Agregar una línea a un boombox con un reproductor (2 / 5 paso)

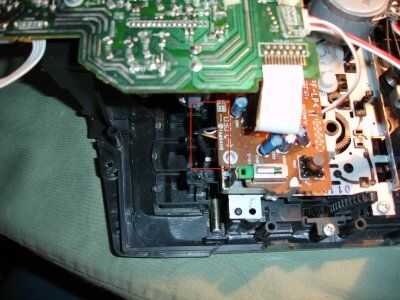

Paso 2: Ubique los cables de la cabeza de la cinta y ver cómo funciona el mechanisim.

Los cables que salen de la cabeza de la cinta fueron fáciles de identificar en este boombox. Al principio, pensé que ya que el jugador tenía un botón de encendido no necesito presionar play para conseguir el sonido al pasar por el sistema, pero encontré un interruptor de hoja debajo de la placa, que tiene que hacer antes de sonido se juega a través del sistema.

Desde allí estaba pensando en conectar un interruptor para el interruptor de la hoja y un interruptor para cortar la corriente del motor del reproductor de cintas. En muchos casos el motor hace ruido de fondo.

Después de comprar en Radio Shack por una hora revisó mi plan a sólo un único palanca para cortar la corriente al motor. Pulsando play se encargará del interruptor de la hoja!

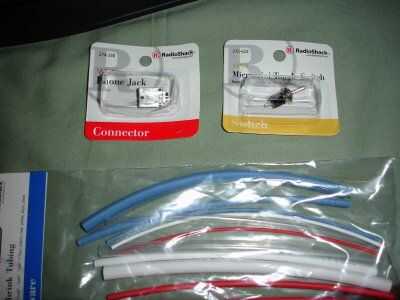

La palanca más pequeña que pude encontrar fue una micromini de interruptor, parte #275-624 a $2,99
Decidí utilizar un circuito cerrado 1/8" estéreo teléfono jack, parte # 274-246 en $2,99

No estoy seguro si una señal de alimentación hacia la cabeza de cinta causará daños, pero que se puede utilizar un poco de la señal que quiero amplificar, por lo que el interruptor de circuito cerrado es el camino a seguir.

La cabeza de la cinta se conecta hasta que algo Conecte el conector, entonces lo único conectado es lo que se conectar.
