Agregue un botón de la guía Real para Homebrew Xbox 360 Arcade Stick (4 / 7 paso)

Paso 4: Soldar los cables positivo

Para los conductores de tierra eran bastante fáciles, pero los conductores positivos son poco más difícil.  Positivo para el botón de guía se une a uno de los pines en el chip en la parte posterior y el LED requiere raspar la soldadura resistir de un rastro.

Para la guía de

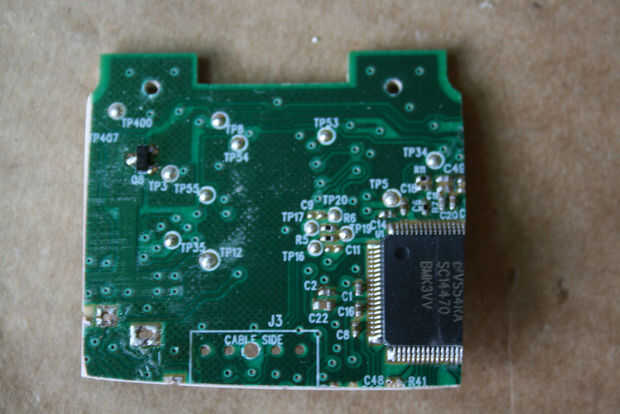

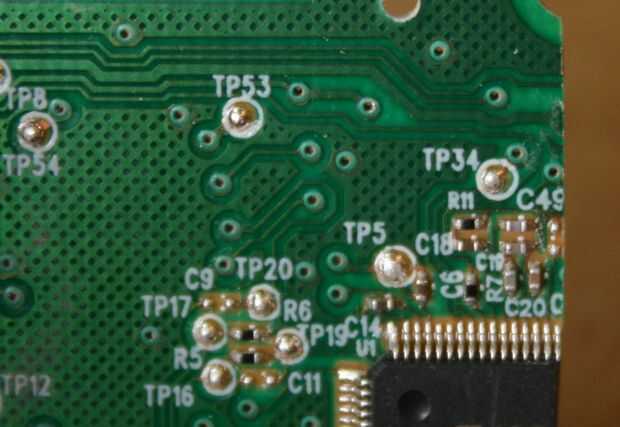

Con la pieza orientada como ves en la primera imagen a continuación, suelde el alambre de guía a la parte de arriba en el lado derecho de la viruta.  Fíjelo utilizando el mismo método descrito para soldar a los LEDs en el paso anterior.

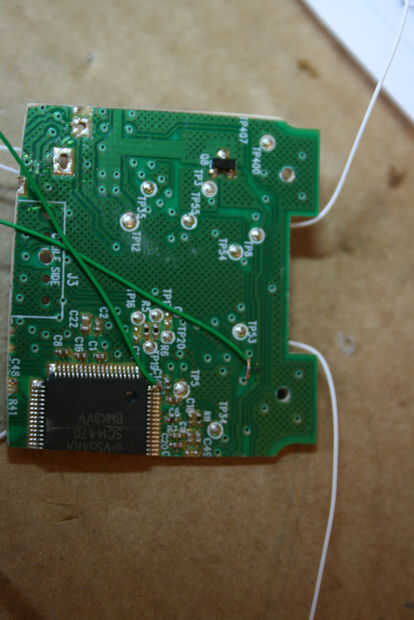

Para el LED Raspar el rastro entre las dos vias como se ve abajo y luego soldar el cable a él.  Asegúrese de que todos de soldadura resistir bajar o usted nunca conseguirá la soldadura se adhiera.  Sin embargo, no rasque tanto que estafan el rastro.  Una vez que comienza a brillante, eres bueno.  La mejor manera de soldar a estos es tocar su plancha a la traza y luego añadir soldadura para dejarlo fluir sobre todo el cobre expuesto.  No mantenerlo allí mucho tiempo aunque o a fundirlo apagado!  Luego, el cable de la lata y adjuntar con el mismo método que tengas todo lo demás.

PS: yo sé, estoy mal usando cable verde aquí aquí, pero me gusta mi + conduce a ser verde cuando se trabaja en cosas de Xbox.  No sé por qué, simplemente hacer.  :)
