Hola a todos y Bienvenidos a mi segundo Instructable.
Antes de continuar, debo decir que me siento como si he perdido algunas piezas. Que se mantienen añadiendo pedacitos aquí y allá cuando noto te falta pero de lo contrario, si tienes una decente sabe cómo estará bien con tis Instructable.
La razón por la que hice este proyecto fue, en primer lugar, porque tenía una XBox 360 que no uso mucho. En segundo lugar, porque los ventiladores estaban demasiado fuertes así que necesitaba una alternativa de sistema de enfriamiento. Y en tercer lugar, ¿por qué no? Es cierto, la XBox 360 es anticuado por 10 años y es en absoluto mejor que un juego promedio PC. Pero es algo que hice por mi propia experiencia de aprendizaje, y otra vez, ¿por qué no?!
Desde que estaba en la escuela he querido agua enfriar mi PC, pero nunca tenía los recursos para ello. En un momento dado hice un bloque de agua caseros: Video en YouTube - bloque de agua casero
No ven muy bien pero el concepto general era bastante simple y que hice para barato. Lo mejor fue que nunca se filtró, aunque yo no uso en mi pc durante mucho tiempo. Actualizado después de no mucho tiempo y compré un agua libre mantenimiento-loop y ahora tienen un PC Especificaciones superior con un enfriador de agua libre de mantenimiento.
Avanzando de todos modos, me las arreglé para comprar un bloque XSPC XBox 360 para barato (menos de £15)! De lo contrario, son £60 o estaban la última vez que revisé. Esta fue una de las razones que decidí watercool la consola XBox 360, con la razón principal es que los fans eran demasiado fuertes. También, es lo único que importaba llegar en mal estado ya que lo realmente no uso mucho (pero que hago ahora)! Había añadido el ventilador Talismoon susurro y otro fan de lado pero juntos, seguían siendo demasiado fuertes.
En primer lugar, quería tener un diseño de marco abierto que fue inspirado por este: MAXXPlanck V2 - PC montado en pared
No puedo tomar crédito por la originalidad del estilo de montaje en pared como se ha hecho antes!

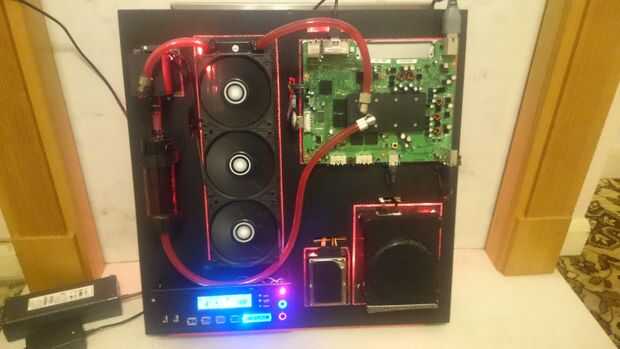

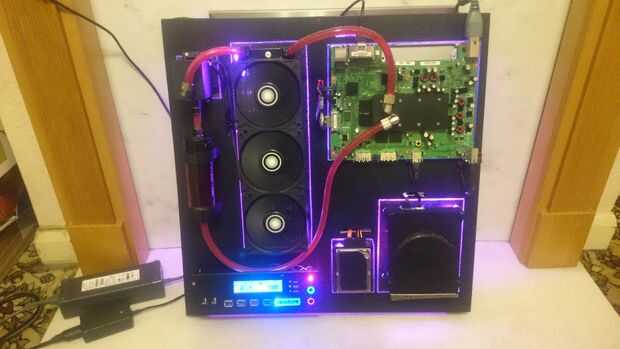

Video del producto final: Enlace
Concepto general

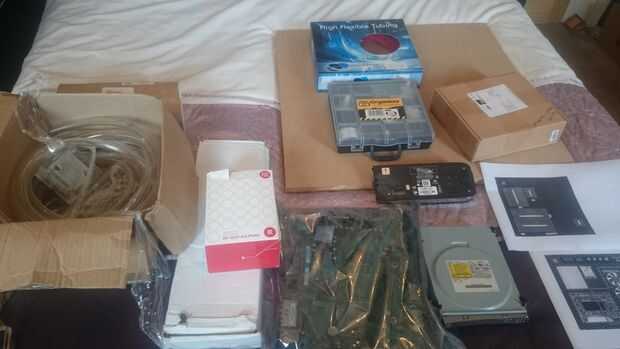

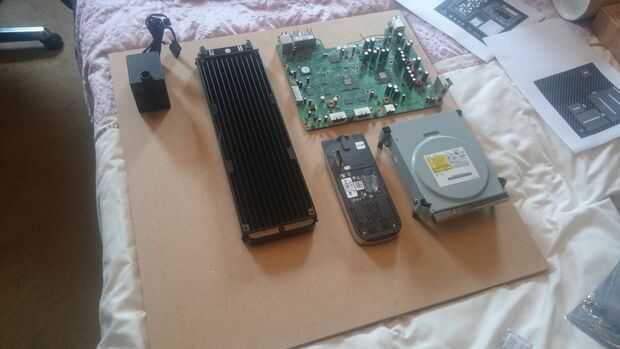

La idea es poner todas las piezas en un estilo abierto y el acrílico por debajo para aplicar un efecto de borde iluminado. En primer lugar quiere tira la consola XBox 360, así que usted puede modificar las piezas más adelante como el moduIe de RF y los cables de la unidad de DVD. Comencé por reunir todas las piezas requeridas, diseño y comprobación de montaje en Publisher (mi herramienta favorita) y comprobar la colocación de las piezas. Estaba contento con marcado en la madera luego corte las ranuras para las tiras de LED. Envuelto todo en fibra de carbono, fijada las tiras de LED en. Luego corté los soportes de acrílico, biselado a los bordes, montado en, fija los componentes en la parte superior. Entonces se creó el panel de control y todos los cables conexión. La prueba llevó a cabo entre más medidas para garantizar que problemas no surgirían más tarde. Último paso fue conectar los tubos y llenar el recipiente que era un poco más difícil de lo que pensaba que hubiera sido!

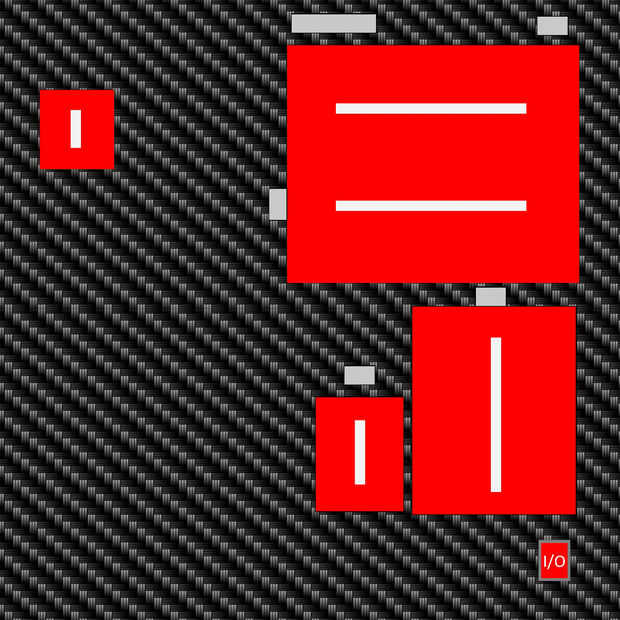

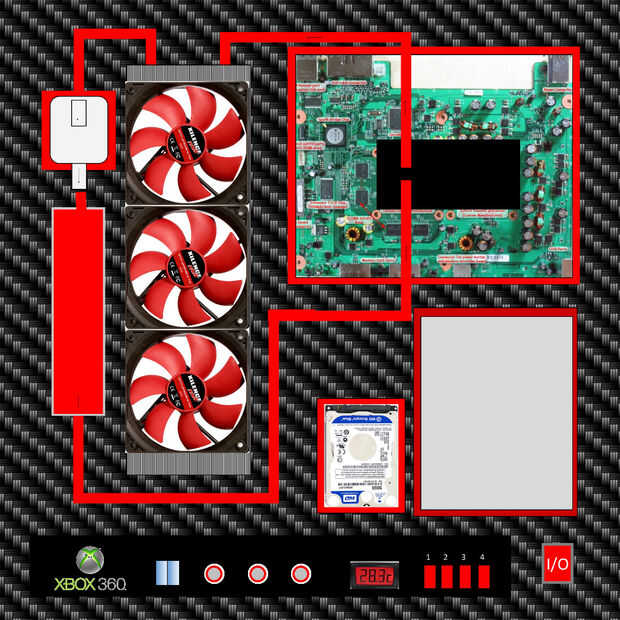

Adjunto es un archivo de Publisher que contiene mi idea de diseño original y la disposición de la Junta - donde necesito hacer agujeros etc.. El diseño del panel de control también está allí para su referencia - no dude en modificar como desee! Mi panel de control final era nada como la original idea de diseño.
(VER LISTA DE MATERIALES DE ARCHIVO EXCEL PARA EBAY ENLACES!)
Componentes que se necesita:
- Placa base XBox 360
- Módulo de RF de XBox 360
- Unidad de DVD de XBox 360 + SATA + cable de alimentación
- XBox 360 adaptador de red
- 60 cm x 60 cm 18 mm MDF madera (o similar)
- longitud de 60cm de 2 "x 2" para el apoyo de marco
- 2-3m de tira LED RGB
- Controlador de tira de LED RGB
- 12V 2A fuente de alimentación para bombas, ventiladores, LEDs etc.
- ventiladores de 3 x 120mm (cualquiera que te gusta)
- radiador de 360mm (mina era aluminio; obtener cobre si se puede!)
- Bloque de agua de bajo perfil XSPC XBox 360
- EK DCP-4.0 12v bomba PWM
- 2m de tubería
- Conectores macho y hembra de Molex
- Clavija y conector de barril C.C.
- Par de caja de enchufe IEC hervidor
- Alambre 22-24AWG
Herramientas que necesitará
- Sierra circular Sierra madera
- Rompecabezas para recortar los agujeros
- Taladro y brocas varias
- Abrazaderas
- Tornillos para madera
- M3 x 25mm pernos y tuercas para montaje de radiador
- M4 x 25mm pernos para el montaje de la Motherboard, Tarjeta madre
- Cuchillo del exacto o similar
- Pistola de pegamento caliente
- Cortadores de alambre y pinzas
- Soldador de 30w o similar
- De la soldadura
- Tubo termo retráctil
- Multímetro
