Paso 9: Cable de alimentación principal y potencia extra relacionadas con
Panel de control LCD requiere 5V y 12V para funcionar así que modifiqué un molex enchufe para incorporar un regulador de 5V - este fue un trabajo muy prolijo que pensé, ya que sólo se conecta a cualquier parte de la cadena de molex y proporciona 5V sus.

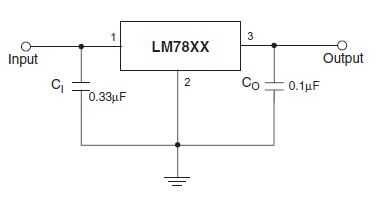

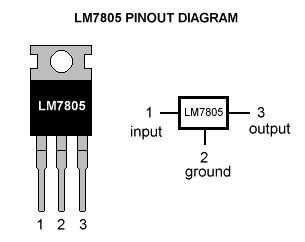

Desea los 12v en la entrada de pin [1] el regulador de 5V (LM7805) y 5V pin de salida [3] ir al cable rojo en el conector molex. Entre la clavija de entrada [1] y el conector de tierra media [2] y el pin de salida [3] y medio pin [2], usted quiere poner un condensador - no puedo recordar lo que he usado pero creo que tuve 220uF (microfaradios) en ambos. Esto es para suavizar la tensión. Por favor consulte los diagramas en las fotos. Recomiendo colocar un disipador de calor para el regulador de voltaje ya que no queremos problemas más tarde.
Por lo que este adaptador 5v debemos llamarla, puede conectarse a cualquier conector molex puesto que la salida debe ir a lo largo de la cadena. De memoria creo que la cadena de la energía funciona así:
XBox 360 adaptador de red--> placa base Xbox 360
entrada Aux de 12V--> LED tiras--> bomba--> adaptador 5V--> controlador de ventilador

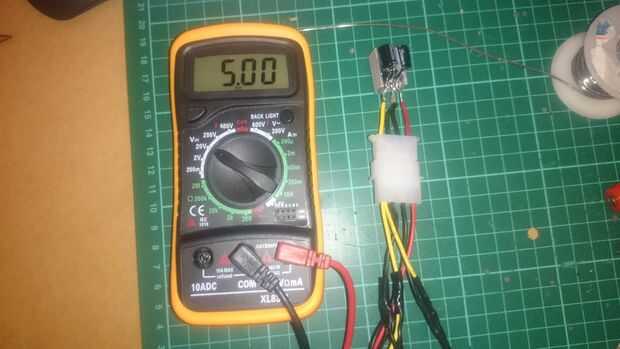

Le enchufamos el adaptador 5v en el último conector molex, justo donde el controlador de ventilador se conecta. El adaptador fue capaz de proporcionar 5V en toda la cadena entera de molex.

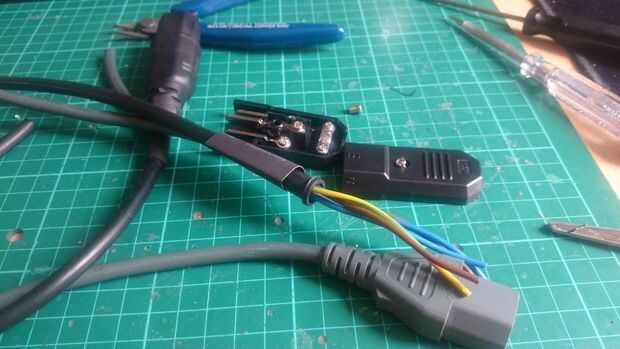

Además, no quería tener red separada dos cables de alimentación así que empalmar el cable de XBox 360 y otra caldera IEC clavija auxiliar 12V y combinaron en una toma IEC de hervidor de agua. Esta manera, sólo necesito un enchufe de la caldera IEC para alimentar todo el sistema. Puede garantizar también la fuente de alimentación de XBox 360 y la fuente de alimentación auxiliar detrás del tablero para ocultar lejos y también montar la toma IEC de caldera en su ubicación deseada en la tabla por lo que sólo tienes que conectar el cable de una. ¡ Agradable!
