Paso 6: Colocar las piezas en el acrílico y montaje

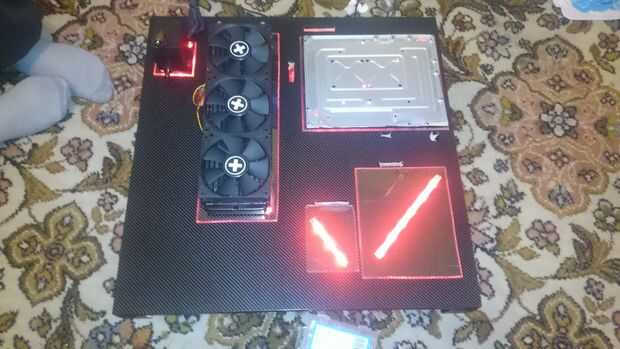

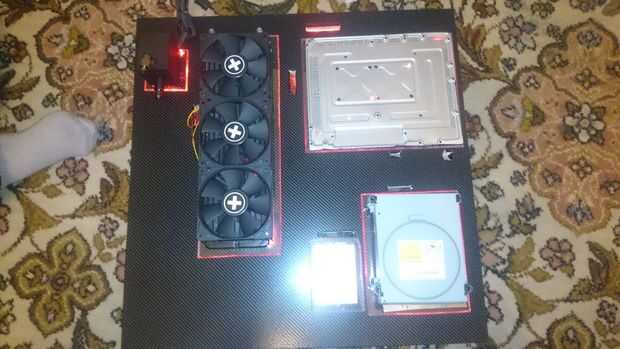

Para montar el acrílico sobre el tablero, simplemente usé tornillos de madera para la impulsión de DVD solamente. Utilizamos métodos muy similares para la mayoría de las partes. Los tornillos van por detrás, a través del acrílico y en el componente. Esto significa que eliminar el duro trabajo de montaje el acrílico en el tablero y luego montar el componente en el acrílico.

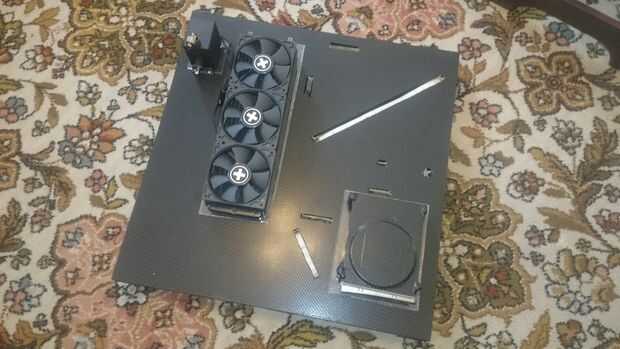

Específicamente, para el radiador simplemente usé pernos largos que se ajustaron de la parte posterior. Coloque el radiador en el acrílico como usted guste y marcar el radiador los agujeros de montaje en el acrílico. Entonces quieres perforar agujeros en el acrílico del mismo tamaño como los tornillos usaremos (M3 x 25mm), coloque el acrílico en el tablero, marcar los agujeros para los pernos y perfore a través del tablero. Los pernos fueron asegurar el radiador, y el acrílico solo se sienta en el medio así que cuando usted apriete los pernos que se sienta nivelado y plano. Los tornillos va a venir de la parte posterior del tablero, como el radiador tiene agujeros en la parte posterior - simplemente Atornille los pernos en ellos. Tener cuidado de no apretarlos y terminan por dañar las aletas.

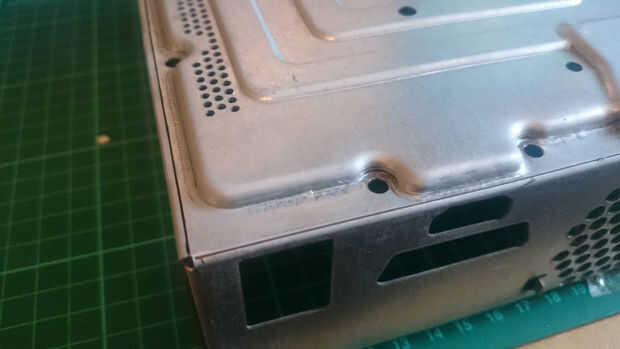

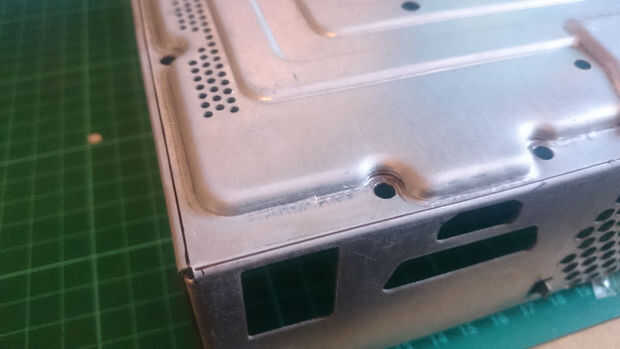

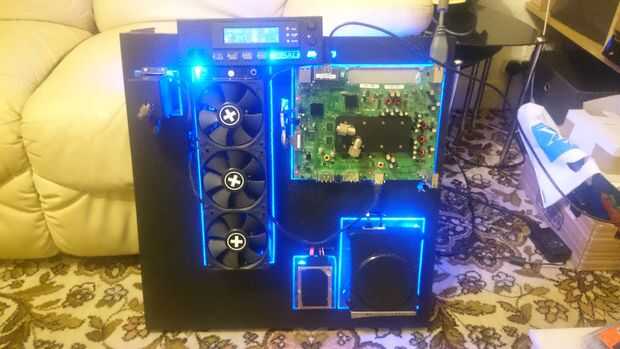

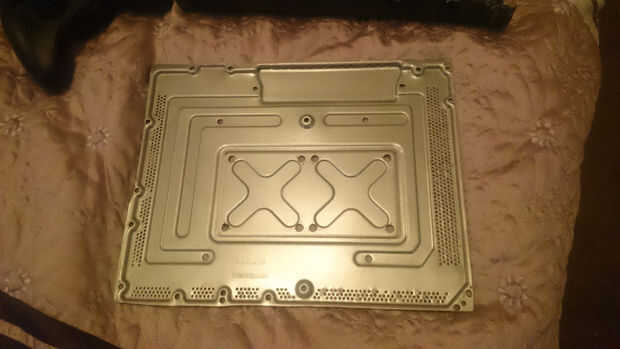

Para la placa base, va asegurar la placa de metal directamente en la madera, y otra vez el acrílico se encuentra entre lo que necesitas marcar los agujeros en el acrílico y perfore agujeros en el acrílico. Pero en primer lugar necesitará recortar la jaula del metal en un plato. Como se puede ver en las últimas 3 fotos, marqué la línea que necesito para cortar, así que puedo quitar la pared del metal, dejándome con una placa de metal plana. Esta placa es necesaria para la caja los componentes en la parte inferior de la placa base - almohadillas térmicas deben estar tocando esto. Cuando finalmente montar la placa base, poner el acrílico entre la placa de metal y tablero, marcar los agujeros y perforar el acrílico. Desea alinear el acrílico sobre el tablero y perfore los agujeros sólo un poco el tablero por lo que pueden apretar los tornillos en la madera al fijar la placa base así. Entonces la placa madre se sienta encima de la placa metálica y tornillos directamente a través del acrílico y del tablero de madera.
Para el disco duro, utilice el mismo método - marcar los agujeros en el acrílico, perforar el acrílico alinee en el tablero y perforar el tablero. Usted entonces perno en la parte inferior de la unidad de disco duro de la parte posterior de la Junta, con los tornillos de tamaño adecuado (M3 x 25 mm es lo que utilicé pero he tenido que añadir unas arandelas para sacar algunos largo así que el disco duro sentarse a ras y apriete correctamente pero no apriete demasiado).
Otra vez para la unidad de DVD, desde que dejé los 4 puestos en la unidad de DVD, I había marcado en el acrílico, aunque había perforado el acrílico y luego había marcado hacia fuera en el tablero. Luego perforar agujeros más pequeños que los tornillos de madera a través del tablero y utilizar tornillos para madera slim directamente en tornillo de la parte posterior en los 4 puestos de la unidad de DVD. Otra vez el acrílico se encuentra entre la Junta y la unidad de DVD.
El embalse fue simplemente dos tornillos para cada soporte de montaje - Alinee los soportes donde quieres que vaya y marcar en el tablero y use tornillos para madera pequeño tornillo directamente en el tablero.

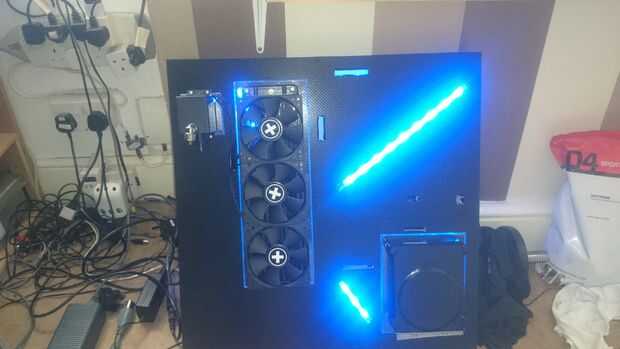

Finalmente lo más difícil. Usé la almohadilla adhesiva antivibraciones para asegurar la bomba al acrílico, sin embargo el acrílico sí mismo, atornillado a la madera primero. Al hacerlo, desea haga dos agujeros en la zona media del acrílico, les avellanador para que madera tornillo quede al ras y luego aplique la almohadilla. No confío en que la almohadilla, usé las monturas de dos goma que vienen con la bomba, y como veis en la foto, a bien les fuera el acrílico. Tal vez pude haber hecho diferente ya que existe la proyección en el acrílico, pero fue difícil mantener las monturas de goma en su lugar antes de atornillar en. Y yo debo haber pensado esto antes!
