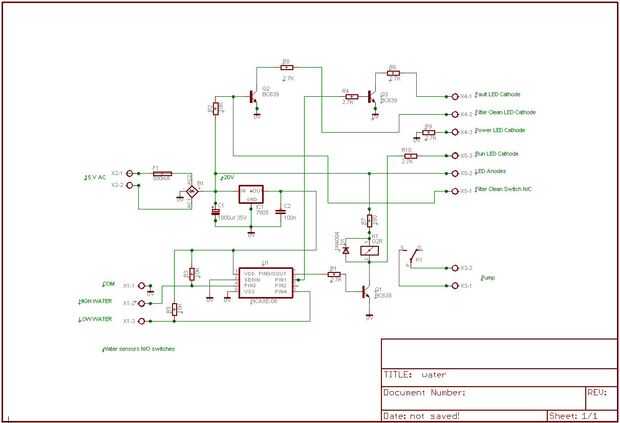

Paso 1: El esquema de la bomba el controlador.
Hay 3 interruptores de sensor flotador utilizados en el proyecto. Dos de estos interruptores de flotador sensor detectan altos y bajos niveles de agua del tanque. El tercer sensor detecta cuando el filtro de agua necesita una limpia.
El controlador también unidades de 3 LED que está montadas en un indicador remoto panel en el lavadero que indica el funcionamiento, la bomba de filtro requerida limpieza y condición de la avería.
El transformador que usé en el proyecto tiene un 24VAC tap que iba a usar para alimentar algunos solenoides de agua. Cualquier voltaje desde 12VAC a 18VAC puede alimentar el circuito. El regulador de voltaje no calienta como el PIC sólo dibuja unos pocos miliamperios. También utilizo una resistencia para reducir el voltaje no regulado para el relé de la bomba que puede ser alterado en función de la tensión del relé.
