Agua recicladora (agua gris) (2 / 6 paso)

Paso 2: Hacer el PCB.

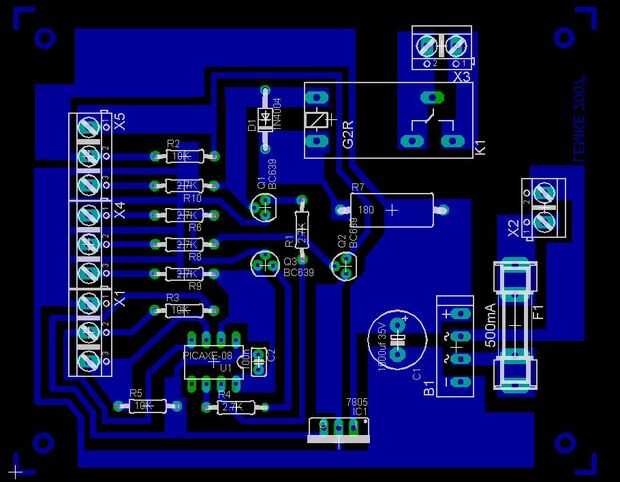

Hacer tu PCB. Usé el método de transferencia de toner probados. Se realizaron el adjunto esquema y PCB en Eagle. Apenas estoy aprendiendo águila así que por favor Disculpen mis errores. Coloqué vias en la mayoría de las pastillas para aumentar tamaño de allí. Encontré que solo no pude conseguir las reglas de la República Democrática del Congo derecha así que encontré este método más fácil.

Lista de piezas
zócalo de 1 x 8 pines del IC.
1 x PICAXE - 8M
1 x 7805 regulador de 5v.
1 x 1amp puente rectificador.
2 x montaje del PWB de portafusibles fusible M205.
1 x 500mA M205 fusible.
3 transistores de x BC639.
Relé de 12 v con contactos del interruptor potencia 240VAC 10 amperios.
3 x 3way PCB tornillo bornes 5mm espaciado.
2 x 2 vías PCB tornillo bornes 5mm espaciado.
1 x 1N4004 diodo.
1 x 1000uf 35v (o superior) condensador electrolítico.
6 x 2,7 K resistencias 1/4 watt.
3 x 10K resistencias 1/4 watt.
1 x 100nf cerámico o capacitor de mylar.
resistencia de 1 watt 1 x 180 ohm - nota resistencia y potencia deba variar debido a la tensión de alimentación.
verde 2 x 5mm LEDs.
LED rojo de 1 x 5mm.
LED de 1 x 5mm color ámbar.
1 x caja resistente a la intemperie para alojar el regulador.
1 x caja pequeña para albergar el LED de 3 Estado.
4 x arandelas de cable impermeable con glándulas de caucho interno.
Bridas de tamaño diferentes, del encogimiento del calor.

Lista de piezas del circuito programador PIC
resistencia de 1 x 10K.
1 x 22K resistencia.
1 x 9 DB conector hembra (este se conecta a su PC / MAC).
