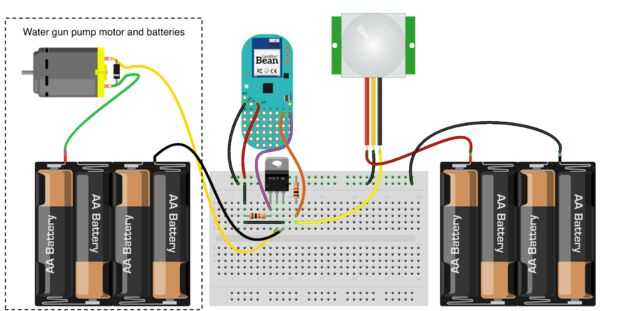

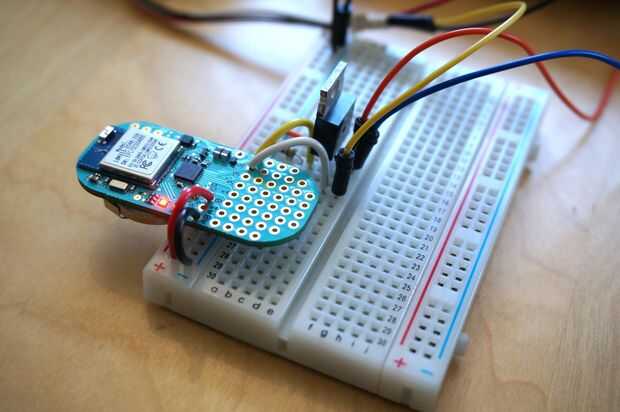

Paso 3: Construir el circuito
Por lo tanto, lo que está sucediendo aquí es que cuando el sensor PIR detecta el movimiento, envía una señal a un pin en el grano. El código en el grano entonces envía una señal a lo MOSFET para cambiar. El MOSFET trabaja como un interruptor y enciende el motor de la bomba de la pistola de agua.
MOSFET como interruptores: Un MOSFET tiene terminales "Puerta", "Drenaje" y "Fuente" (en el diagrama arriba, el terminal es la puerta, la media es drenaje, y el terminal derecho es fuente de la izquierda). La diferencia de voltaje de Gate-Source controla la resistencia Drain-Source. Cuando no hay ninguna diferencia de voltaje entre los pines de Gate-Source, la resistencia Drain-Source es muy alta (circuito abierto) y viceversa. En nuestro circuito, el pasador de la puerta se tira bajo con un resistor de 10K. Así, no hay ninguna diferencia de voltaje entre Gate-Source. Para encender, el grano envía una señal a la patilla de la puerta para aumentar la diferencia de voltaje de Gate-Source. Esto reduce la resistencia de la drenar-fuente (circuito cerrado) y dispara la pistola de agua.

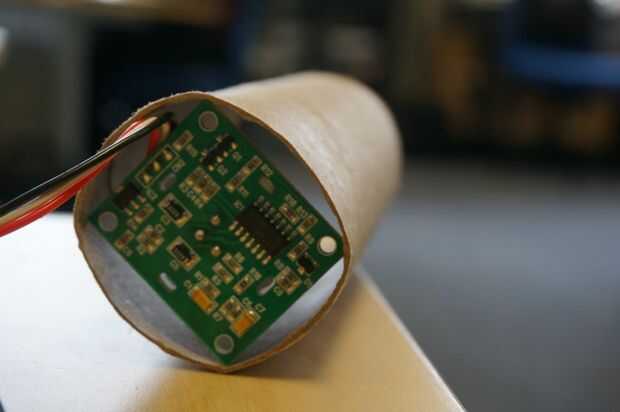

Con el sensor de PIR: Si está utilizando el sensor de PIR de Sparkfun, tenga cuidado para no caer en la trampa del fabricante – el cable negro es tierra no! El cable negro es en realidad el cable de señal. La tierra será un cable blanco, o un cable marrón. El sensor PIR de Sparkfun es un colector abierto, lo que tiene que poner una resistencia pull-up en el pin de señal. Además, el sensor necesita 5-12V (más que suministrar el grano), por lo que nos estamos alimentando con cuatro pilas AA. El sensor PIR tiene un área de amplia cobertura. Para darle una vista más direccional, poner el módulo del sensor dentro de un rollo vacío de papel higiénico.
