Paso 2: Montaje de las células
Cada célula contiene un sándwich compuesto de un electrodo de hoja de aluminio, una capa no conductora porosa (usamos toallas de papel pero casi cualquier material puede utilizarse) y un electrodo de carbono.

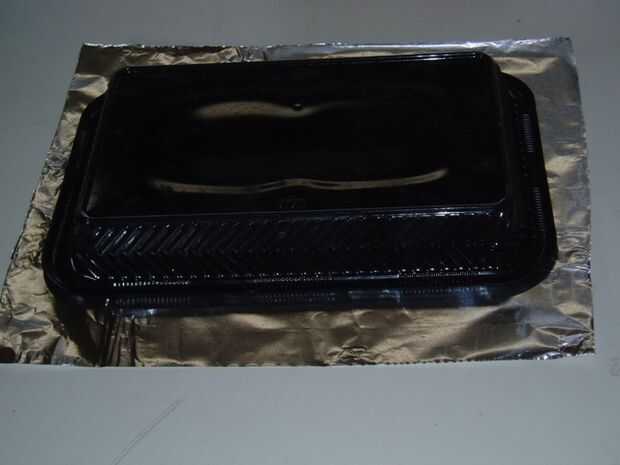

Como se señala en la lista de materiales casi cualquier recipiente poco profundo no conductora puede usarse, así que medí la parte inferior de mi pans y corte de un electrodo de la hoja, dejando un significativo llevar aproximadamente 1" ancho y varias pulgadas de largo (ver imagen). Esto se dobla en el extremo de la bandeja y se utiliza para fijar el cable de plomo para la célula.

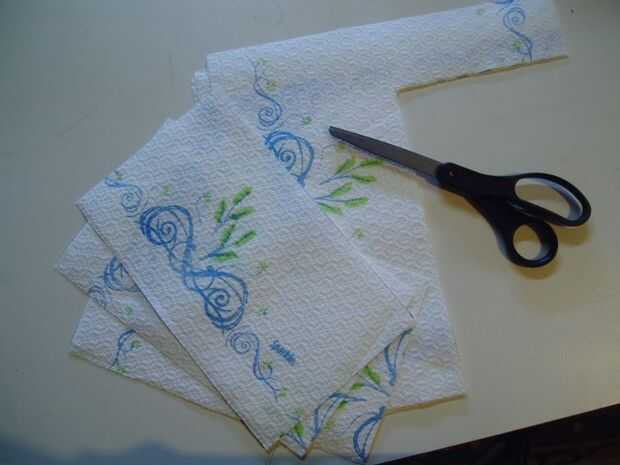

En mi caso las cacerolas miden 6 "x 10" en la parte inferior por lo que decidí hacer el electrodo de aluminio 5" de ancho y 9" de largo con una ventaja de 1" para limpiarse después del montaje. Luego cortar la capa porosa de las toallas de papel y les hizo 5.5" x9.5" largo. Esto asegura que el papel nunca llegará en directo contacto con la escobilla de carbón y cortocircuito en la fuente de alimentación.
A pesar de que la tapa era ligeramente más grande que los dos inferiores que decidió mantener las mismas dimensiones en todas las células. Con la misma concentración superficial de área y del electrólito, cada célula debe producir aproximadamente el mismo resultado.
Me pareció más fácil diseño del electrodo en la hoja con un bolígrafo y regla entonces con cuidado rasgue la lámina en el borde de la regla. Como alternativa pueden utilizarse tijeras para recortar la forma final. Asegúrese de que el cable sea suficientemente largo alcanzar fácilmente sobre el borde de la cacerola y doblar sobre el borde para garantizar firmemente la lámina. Si utiliza el método de la regla siempre coloque la regla protege la porción del electrodo durante la ruptura.

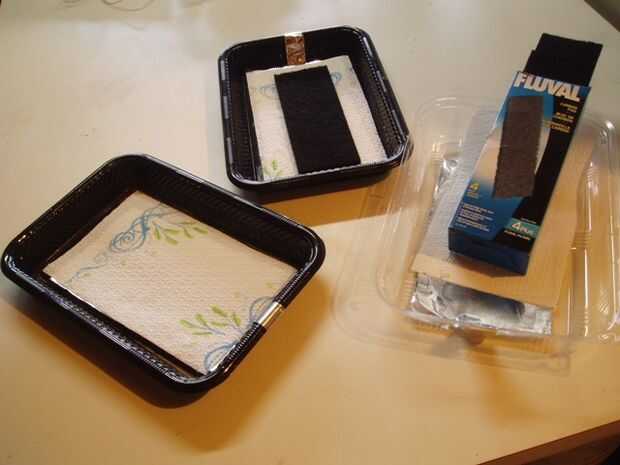

Una vez que la hoja se ha reducido a montar las células colocando el papel de aluminio en la parte inferior anclada a un borde por el plomo de la hoja que suavemente se forma alrededor de los labios. Colocar una capa aislante de papel toalla encima de la lámina que está completamente cubierto. Uno de los filtros de carbón de Fluval encima de la toalla de papel y la unidad de celda es completa.
En un paso posterior será alambre de estas células en serie y cargarlas utilizando un electrolito de agua salado.
Por ahora vamos a apartar estos y resultan de la atención a la luz de energía solar de la yarda y su misterioso funcionamiento interno...
