Paso 2: LED Driver IC esquema

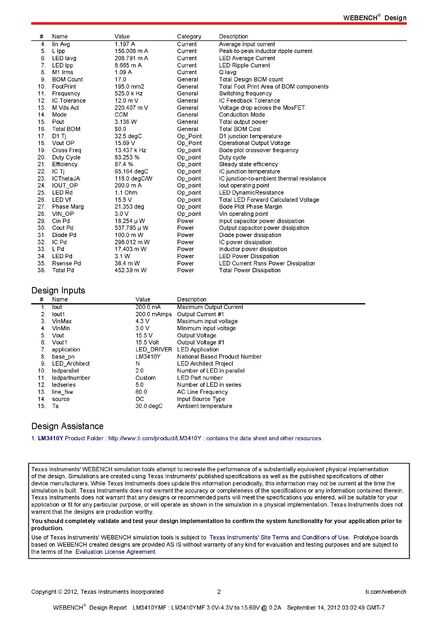

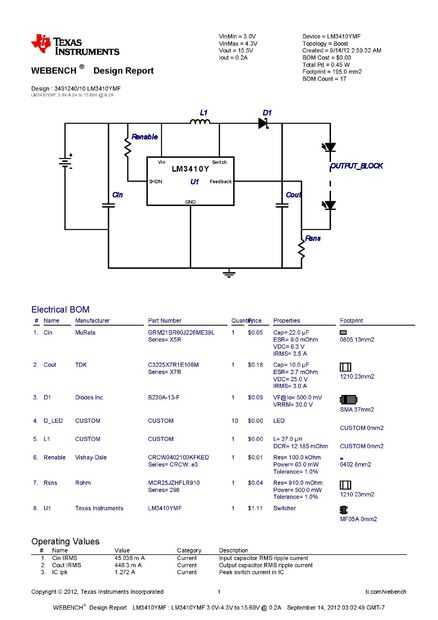

Texas Instruments tiene algunos chips de controlador de LED muy bonito ahi. TI también tiene una herramienta de diseño de circuito muy bonito web llamada WebBench. He adjuntado la salida de la herramienta de WebBench que describe las características eléctricas de funcionamiento del circuito.

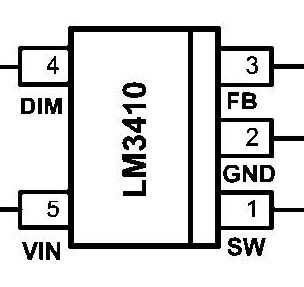

El TI LM3410 fue seleccionado porque tiene circuitos thDuplicate siguientes características:
- Conductor actual constante capaz de 250mA fuente cada IC
- Fuente de alimentación de impulso (3.0V a 5.0V rendimientos entrados hasta salida de 18 V - perfecto para baterías)
- Integrado de conmutación IC (reducido circuito conteo de piezas)
- Piezas de baja cuenta
- Muy alta eficiencia hasta un 87%
- Lamentablemente sólo viene en montaje superficial

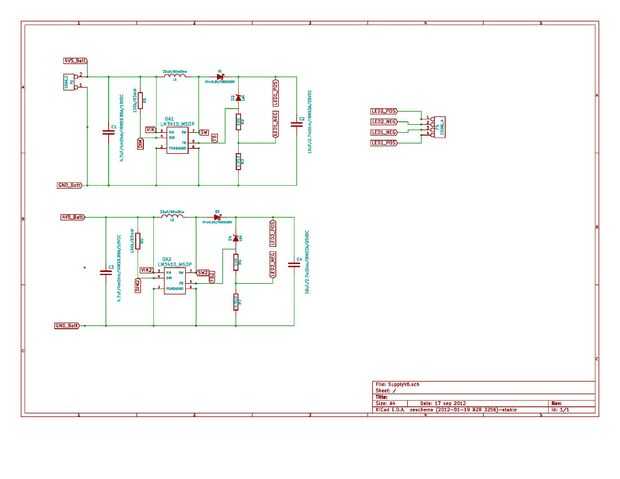

El circuito diseñado para el aguijón del escorpión contiene 2 que cada LM3410 LED IC chips. Cada LM3410 se potencia 2 cadenas de 5 LED en serie. Esto significa que cada LM3410 será fuente de 15 voltios a 200mA. Esto está bien dentro del límite teórico de la LM3410.
