Águila (10 / 10 paso)

Paso 10: Tablero completo

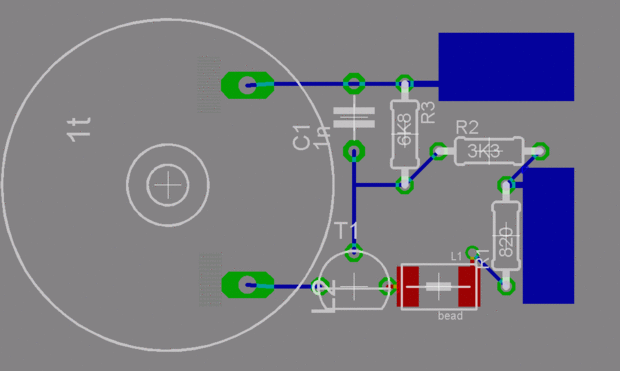

Este es mi diseño de PCB para el circuito oscilador de frecuencia ultraelevada. Una comparación con mi mano por cable prototipo revelará que son similares.

De guía para llegar a este paso, para ir a este excelente tutorial: (PCBtutorial)

Hacer un diseño de PCB de todos modos, incluso si tiene intención de alambre al azar el circuito. Se le mostrará la mejor posición para colocar cada componente para que los cables hacen la maraña menos - o más, si lo prefiere.

Diviértete.
