Paso 1: Cableado y programación

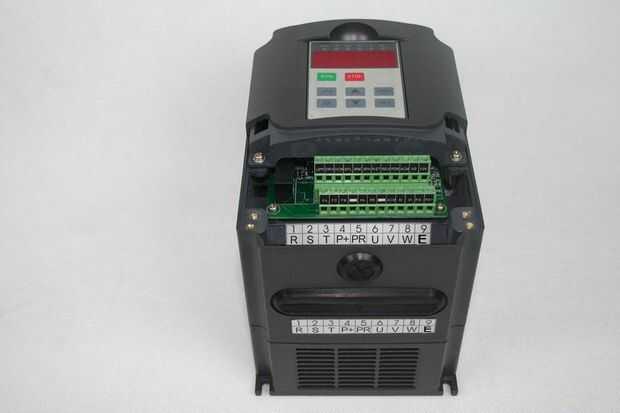

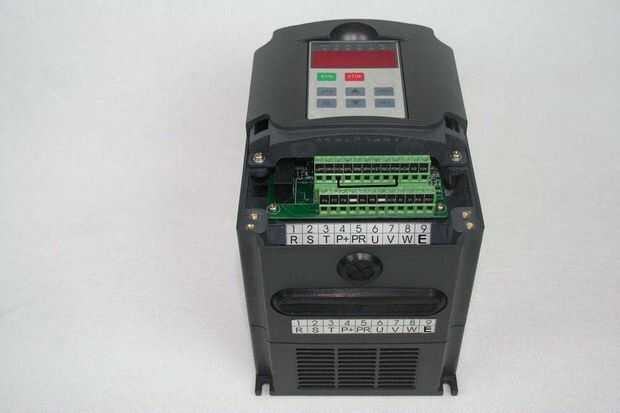

He comprado esta uno de EBAY por un precio muy razonable, alta calidad, buena garantía.
Sólo tienes que buscar para VARIABLE frecuencia coche inversor VFD 2HP 1.5KW
Cuando llegue, deshacer el packaging.and Lea las instrucciones para encontrar el mejor método para enganchar para arriba. Tenía la intención de instalar esta para mis padres, así que quería hacerla tan fácil de usar como sea posible. Decidí usar el funcionamiento PLC incorporado para recorrer los modos, así que no había nada que ajustar.
Conecte la alimentación a los terminales de entrada. Utilizar un electricista para ello, red de cableado es peligroso! He utilizado un cable de extensión, picado por la mitad, para poder enchufar el extremo macho en donde la bomba estaba conectada y enchufe la bomba en el extremo hembra. Esto será diferente si usted tiene una bomba duro por cable.
Lo primero es hacer la salida del VFD cuando recibe energía (estándar, esperan una señal de arranque).
Con este inversor tiene que cambiar
PD001, fuente de comando de marcha, 1 (externo) y
PD044, la función de entrada, a ejecutar (por defecto es hacia adelante, no utilizada a menos que también utilice el reverso),

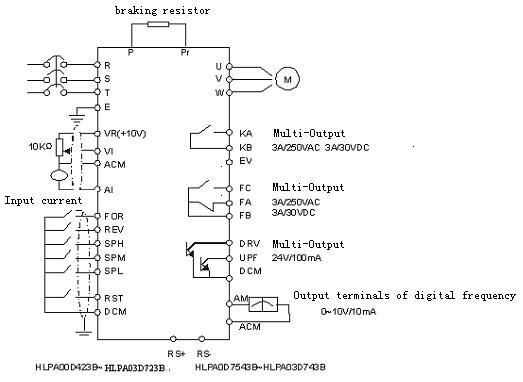

Entonces puente FO R terminal a la terminal D CM (como si continuamente se mantiene el pulsador de marcha).
Eso es el cableado de control clasificados
Otros cambios en el control interno:
PD007 cambio a 50 hz de mayor velocidad, esto es la frecuencia por defecto que el inversor comienza en (utilizamos alimentación de 50 hz en España)
PD080 cambia a 1 para el control de velocidad interno 16
Cambio de PD081 a 1 para el ciclismo run (ciclos de la velocidad se establece y comienza de nuevo cuando se pone al final)
PD084 cambio a 3 segundos (tiempo de la rampa cuando cambio de velocidades)
Cambio de PD086 a 35hz (nuestro sistema lenta velocidad. se puede ir más lento si la piscina permite hojas volver a la camioneta)
PD101 cambiar a 240 segundos (4 minutos). Esta es la vez que se ejecuta a la velocidad principal
PD101 cambiar a 6300 segundos (1 hora 45 minutos). Este es el tiempo de funcionamiento a Baja velocidad. Configuración máxima es de 6500 seg
Generalmente hay configuraciones que necesitan especificarse basado en el motor exacto que tienes. Generalmente se lee la placa de metal en el motor.
El ciclo con la configuración anterior es:
Energía en rampa hasta 50 hz, funcionamiento a 50hz durante 4 minutos, rampa hasta 35 hz, corren 35 hz durante 1 hora 45 minutos, hasta 50 hz de la rampa, funcionamiento a 50 hz durante 4 minutos... etc.
Si se interrumpe la corriente, el ciclo comienza al principio otra vez.
