¡ Ahorre agua! Grifo de cocina con Pedal (7 / 9 paso)

Paso 7: Conecte el cableado

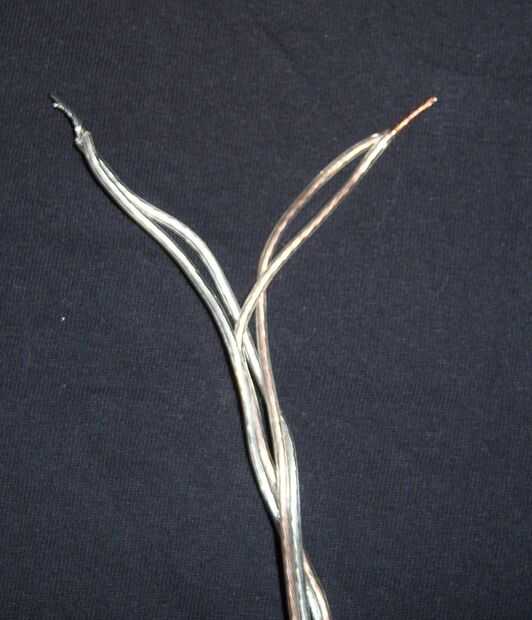

Desenrollar los cables de alrededor de los montajes del solenoide y unir los extremos desconectados. Vas a querer estos tuerza, para que cada giro tiene un cable de cada solenoide (ver segunda foto). Si estás usando cable de altavoz como soy, Trence las dos piezas de plata y tuerza las dos piezas de cobre.

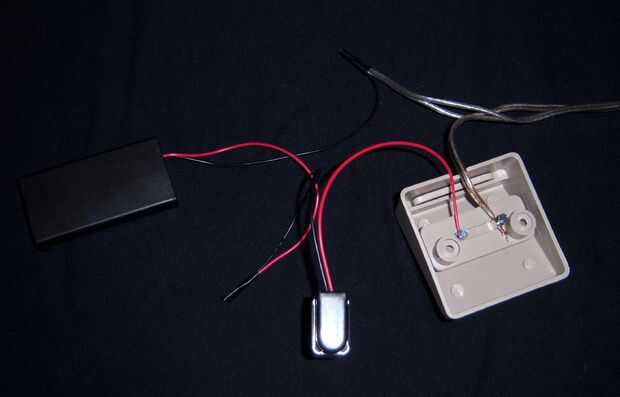

La siguiente parte suena complicado, pero muy fácil. A partir de la parte superior de la imagen y trabajar hacia la izquierda, nos vamos a:

• conectar un juego de los cables del solenoide al cable negro de la batería AA
• Conecte el cable rojo de la batería del AA al cable negro de la batería de 9V
• Conecte el cable rojo de la batería de 9V a un post del interruptor de pie
• Conecte el otro cable del solenoide en el otro post del interruptor de pie

Eso es todo! No importa qué par de cables de solenoide utiliza, o que parte del pie cambiar usar. Puedes retorcer juntos y cubrir con cinta aislante, pero su proyecto será mucho más duradera si se soldar y aislar estas conexiones. Si está utilizando el adaptador de 12V, utilice el cable negro de la misma en la primera conexión, omitir al segundo y el cable rojo para la tercera conexión.
