CÓMO RESTABLECER EL PAQUETE DE BATERÍAS DE LITIO DE LAPTOP
Herramientas necesarias:
X-acto cuchillo, separador plástico herramientas, destornillador, etc. dependiendo de la construcción del paquete de batería.
Voltímetro - puede hacer sin ella pero le dará un nivel de confianza
Puente de alambre
conexión a Internet - para conseguir información
lupa - nos viejos
Esto no tendrá éxito en todos los paquetes de batería. Algunos realmente tendrá baterías mal. El síntoma es que la batería se agota muy rápidamente y también carga a carga completa muy rápidamente. Bueno, carga completa según lo indicado por el ordenador. El problema es que no está realmente totalmente cargada, pero piensa que el controlador "inteligente" en el paquete es, apaga la carga y le dice a la computadora que está completamente cargada. Si se agota rápido pero toma mucho tiempo para cargar o nunca alcanza la carga completa luego de reiniciar no puede lograr nada excepto dar es practicar para la próxima vez.
He hecho esto con éxito en al menos tres baterías diferentes. El primero fue de un ordenador portátil de micrón. Es muy fácil de hacer baterías de litio sólo llegaban y el fabricante era inteligente lo suficiente como para incluir la función de restablecimiento de una E/S pin para desmontaje no era necesario. Trataba de un cortocircuito el pin a tierra durante unos segundos.
El segundo fue un Dell 8200 con 2 baterías. Una de las baterías comenzaron los síntomas. Lamentablemente, en este punto fabricantes no trajo el pin de reset para el conector como lo fue en la batería de micrón. Esto es un error grande . MUCHOS paquetes de la batería pueden ser resucitados simplemente por reajuste ellos ahorra a la gente un montón de dinero y costes de reciclaje.
Aquí es el trato. Paquetes de la batería disponen de un "inteligente" sistema de control. Esto es necesario debido a las desastrosas consecuencias del exceso de carga o descarga las baterías de litio. La inteligencia es un microprocesador de propósito especial. Tiene memoria y monitorea cada batería o conjunto de unidades paralelas. Propósito de la memoria es construir una base de datos para que pueda determinar cuándo debe informar a la computadora para cerrar para evitar que el paquete de descarga. También asegura que las baterías se cargue completamente a la igualdad de voltajes.
A veces se mudo y los datos dice que deje de cargar las baterías demasiado pronto. También puedo saber el ordenador apagar demasiado pronto. Otra vez el síntoma de esto es muy poco tiempo para la recarga y descarga corta vida. Que yo sepa, todos estos microcontroladores tienen un pin de reset, por lo menos los dos que he mirado para arriba hasta ahora tienen. El reset borrará este datos mal y le permiten comenzar de nuevo.
Por lo tanto, a lo Dell. Me decidí a desmontar el paquete para averiguar si podía restablecerla. Separó cuidadosamente la tapa de plástico de cubierta; sacó el PCB (no desconectar) que tiene el circuito de monitor de carga en él, encuentra el microcontrolador, miré las especificaciones para encontrar el pin de reset y cortocircuito a tierra. Luego reemplazar la PCB y vuelva a colocar la batería en el equipo a cargo.
Esta vez tardó mucho tiempo para cargar – como solía. Cuando me encontré en batería, duró casi tanto como cuando era nuevo. ¡ UN ÉXITO!

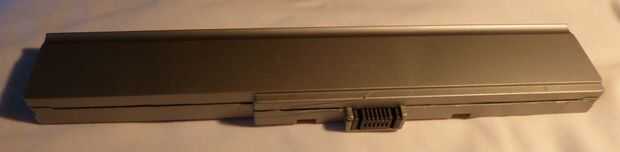

OK, todavía tengo el Dell, pero las pilas son cierto retraso para reemplazar. Pero ahora tengo una Averatec 5 año de edad y he sustituido la batería una vez ya. Es ahora rara vez utilizado-sólo cuando necesito ejecutar XP. La batería comenzó a exhibir los mismos síntomas que el anterior. También ir muerto en poco tiempo sólo sentado en la condición apagada (no sueño). Tiempo para intentarlo de nuevo.

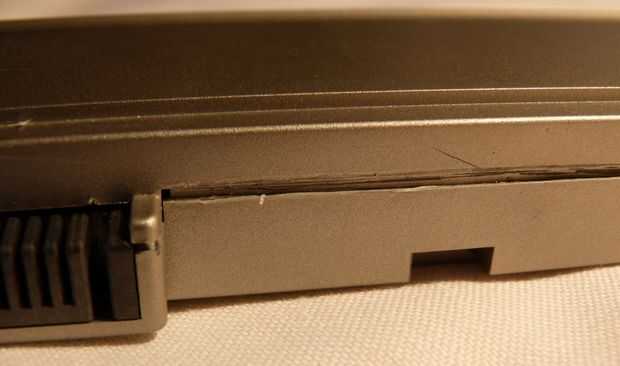

Con cuidado separa el plástico de concha de almeja pegado y había abierto el caso. El truco para que los separa es averiguar cómo fueron juntos. En este caso, inspeccionó cuidadosamente la brecha de separación evidente para determinar cual la mitad fue en el otro. Otras baterías pueden ser atornilladas o sólo encajó a presión juntos. Esta es la parte más difícil, calcular hacia fuera y conseguir que se abren. A veces, se utilizan varios métodos y tornillos están cubiertos a menudo con las etiquetas. Usted puede encontrar tornillos ocultos ejecutando la uña u otro objeto opaco, como el back-end de un bolígrafo sobre el plástico. Si usted golpea un punto débil puede ser un agujero de tornillo. También podría ser una marca de moho en el plástico. Usted tendrá que cavar para encontrar.

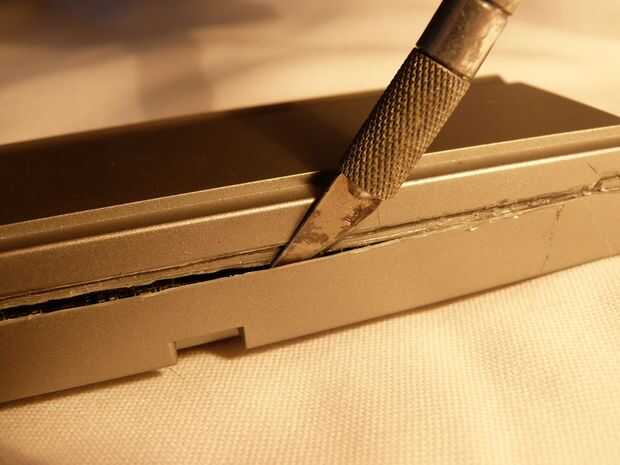

A veces nada de esto es "obvio". Una vez que determine esto que me deslicé un cuchillo Xacto en la fractura.
Fue muy fácilmente. Si había elegido al revés habría sido más difícil como sería cortar plástico y no pegamento. Luego corrí el cuchillo todo alrededor de la caja hasta todas las secciones estaban suelto. Asegúrese de insertar el cuchillo en un ángulo pronunciado para no dañar nada dentro. (Tenga cuidado, los cuchillos pueden hacer lesiones.) De vino. No había ningún tornillo.
Esta unidad tiene 8 x 18650 litio células arregladas 2 x 4. La capacidad es de 2 x es lo que una célula. Es difícil determinar de impresión en la célula ya que generalmente no hay ninguno sobre AHr y si hay es generalmente una mentira exagerada.
Entonces medí la tensión en cada banco paralelo de las células. Eran todos más o menos lo mismo. Tensión de cierre era 3.7v o unos 14.8V total. Cargada fue de 15.8V. Este pack fue bastante fácil, que algunos no son debido a cómo se arreglan o la falta de puntos convenientes para colocar un voltímetro. Puede ser difícil determinar cómo están conectados. Tenía un paquete que tenía que quitar las pilas para descubrirlo.

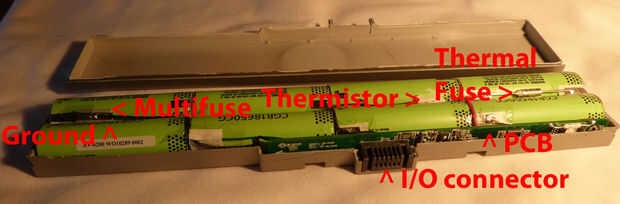

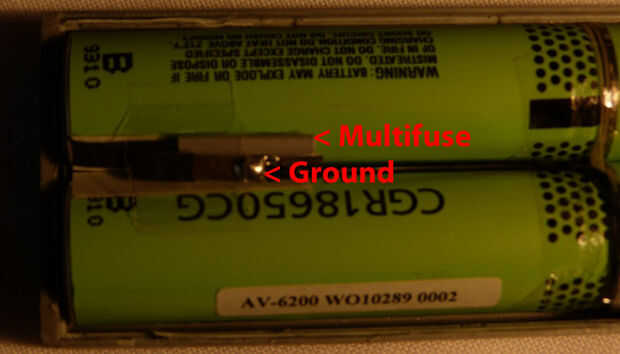

Como se puede ver, este paquete es de 2 x 2 con un cable que vaya hasta el PCB en cada cruce. Tenga en cuenta que existen tres dispositivos de protección – una multifuse, un fusible térmico (cilindro de plata) y un termistor (cubierto en pegamento blanco).

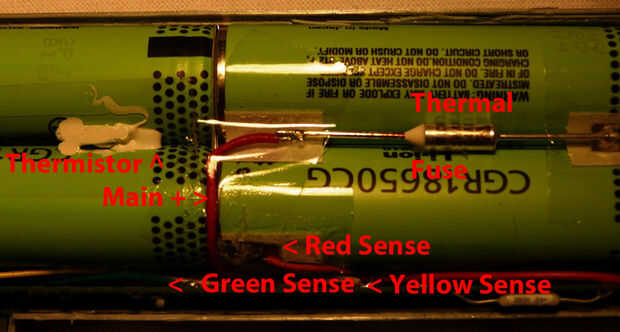

Los cables del punto de monitor son de color negro (tierra), verde (células 1 º), amarillo (2 células), rojo (3 células) y + (4 células). El cable negro es la principal línea de negativo. El cable rojo que viene desde el extremo del fusible térmico es la principal positivo y las células 4 seguimiento de línea.
Si las tensiones de los elementos son bastante uniformes, entonces hay una buena posibilidad que el reset se va a trabajar. Si cualquier celdas son muy diferentes del resto (una célula siendo 2.4v y otros ser 3.7v por ejemplo), las probabilidades están en contra de un restablecimiento de las cosas de fijación. Makita taladro paquetes son famosos por no de esta manera. Sin embargo, yo he revivido uno de esos, pero eso es para otro Instructable.

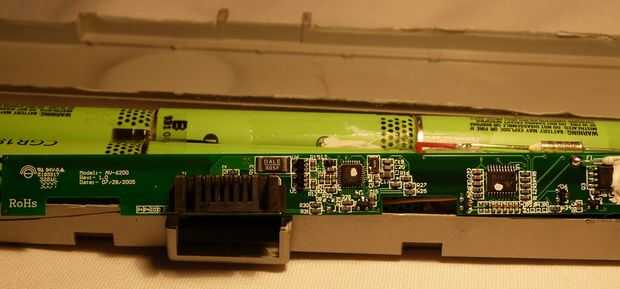

Ahora usted debe determinar cual es el IC los microcontroladores. Es uno más grande o con más cables.

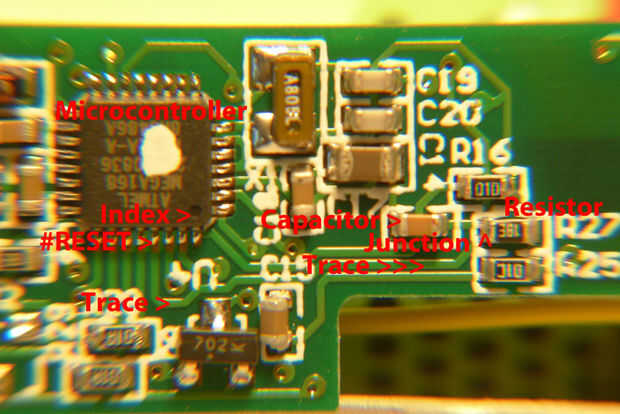

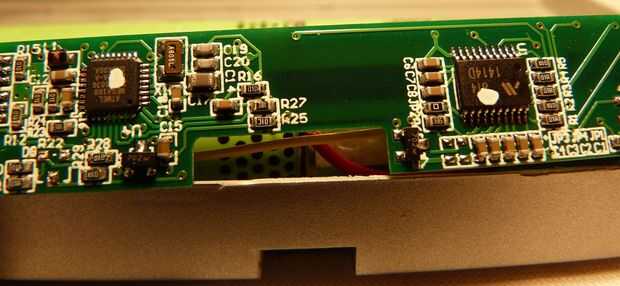

Aquí se puede apreciar un IC grande con 20 pernos y una menor con 32 pins, 8 en cada lado. Mi primera opción es la más pequeña. Es un Amtel Mega 168 (como lectura de la IC). Yo busqué en Google esto y encontró una hoja de datos. De hecho es un microcontrolador.
La información de la hoja de datos que necesito es:
1. ¿Qué pin se restablece? – en este caso es pin 29 o 4 desde la esquina izquierda con la marca del índice en él. Siguió el rastro del circuito en la PCB a un cruce de resistor/capacitor (típico para un circuito de pin de reset) y eligió ese lugar para utilizar para reajustar (las patillas del IC son demasiado estrecha para mí). Como hay no directa pines Vcc cerca te pueden salir probablemente con un contacto accidental con pernos adyacentes. Aquí los pines Vcc están en lados adyacentes por lo que tengo bien claro si elegí.
2. ¿en qué nivel se reinicia? – es en la mayoría de los casos. Generalmente se indica mediante etiquetado "reset" con una línea en la parte superior – que depende de la política de la empresa. Si hay una línea, es tierra para reiniciar. Si no hay una línea de lectura adicional puede ser recomendable. Ya que no puedo crear fácilmente una tachadura que se utilizo un "#"--> #reset.
Estoy listo. He conectado un extremo de una punta de prueba (cable) al cable negro de la batería y toca al cruce de R/C lentamente un par de veces para la buena medida. He conectado la batería en el ordenador y enchufado el cargador. Esta vez tardó más de una hora para cargar. UNA BUENA SEÑAL!
MEJOR QUE NUEVO. Pero entonces era una batería de fleeBay "Nuevo". Cada conjunto de celdas es ahora 4.16V para un total de 16.64V.
Cuando arrancado después de carga completa, el tiempo de parada subió 2,34 horas, 22 minutos antes de la puesta a cero. Cuando la batería era "nueva" era menos de 2 horas. Creo que fue un emprendimiento exitoso! ¿Qué te parece?
No puede unir las mitades demasiado apretado. Si tienes suerte se vuelva juntos y celebrar sin pegamento. Si eres atrevida real y tiene un perno suelto en el conector de E/S, se puede considerar la conexión hasta el punto de reset. (Definitivamente necesitará un medidor de voltios/ohmios para resolver esto. Asegúrese de medir desde la tierra y V + al pin. No confíe en siguiendo rastros en la JCP.)
Entonces en vez de un desmonte, basta corta ese pin en el conector de tierra para futuros reajustes. Solo no olvides que uno es #reset y cuál es el suelo. Desafortunadamente, mina todos se hablan, pero la tapa ha encajado detrás en su lugar sin pegamento.
