Paso 2: Hardware del prototipo

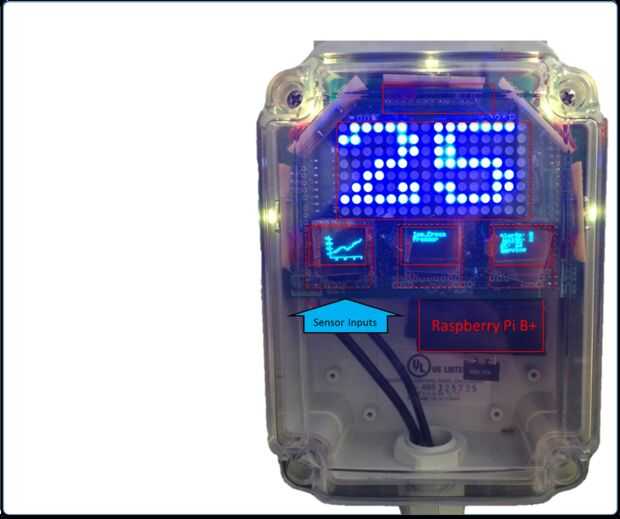

Evan diseñó una capa simple de dos "motherboard" integrar todas las entradas de sensor, pantalla diferentes tres tipos y muestra un motor de tacto capacitivo básico hacer OLED "interactivo". Con la adición de un encabezado de RPi compatible todo el conjunto trabado en un Raspberry Pi, sin cables necesarios. (Así que, básicamente, él construyó una gran "placa Pi" de las clases). El procesamiento y comunicación de la potencia se entrega con una Raspberry Pi B ejecuta el sistema operativo de Raspbian. Evan escogió la frambuesa Pi (RPi) porque es un equipo potente y asequible de núcleo cuádruple con apoyo de la gran comunidad.
Todos los componentes de visualización se programan fácilmente con encargo Adafruit y Zymbit de bibliotecas de python.
Para la temperatura, Evan utiliza el DS18B20 disponibles sondas de temperatura que estaban conectadas a un bus (digital) oneWire enrutado al tornillo de terminal en la parte inferior izquierdas del PCB. Simplemente atornille en tantas sondas de temperatura te gusta y eso es todo! También hay conexiones al bus I2C y SPi bus con hasta 5 líneas de esclavo adicional a la izquierda del PCB. Estas dejan el tablero abierto a prácticamente cualquier sensores adicionales.
