Paso 3: Hacer la placa de relé y conectar

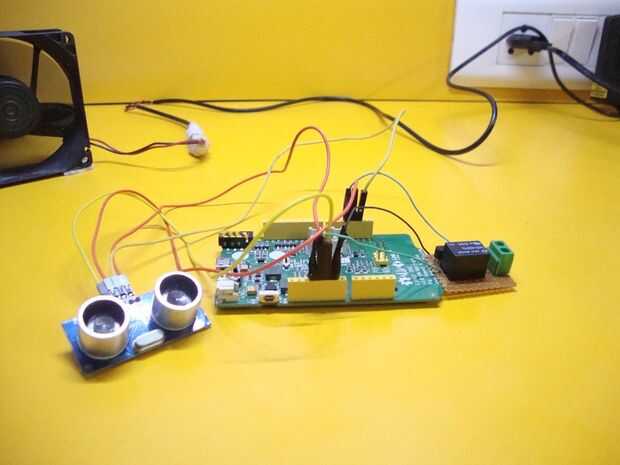

El objetivo del proyecto como se dijo anteriormente fue encender un aparato durante su presencia. Ahora para dar energía a algo, que no acaba de tomar la salida de uno de los pines digitales en linkit uno como su producción actual es demasiado menos para algo. Así que el truco aquí es alimentar un relé del pin digital (un relé es un interruptor magnético que al recibir una señal débil, lo cierra o se enciende). Por lo tanto, cuando el sensor detecta su presencia, el pin digital da una señal débil al relé que entonces se enciende el aparato a que está conectado.
La corriente de salida de linkit uno no es suficiente incluso para alimentar un relé es necesario utilizar un transistor externo. Ya que queremos que nuestro dispositivo se enciende cuando la salida es alta, estaría utilizando poste y sin patillas del relé. Al recibir un alto rendimiento, estos dos pines conectarse así cierre el interruptor.
Una cosa importante a tener en cuenta durante el uso de un relé es el voltaje y la clasificación de la corriente. Voltaje es la tensión mínima que se requiere para activar mientras que la corriente nominal es la corriente máxima que pueden manejar el polo, NC y NO pins. Aquí he utilizado 3V, relé de 3A. También se puede utilizar un relé de 5V pero superior a la no funcionaría. Potencia nominal no debe ser menos 2A. Debería ser más 5A si quieres encender cualquier aparato AC.

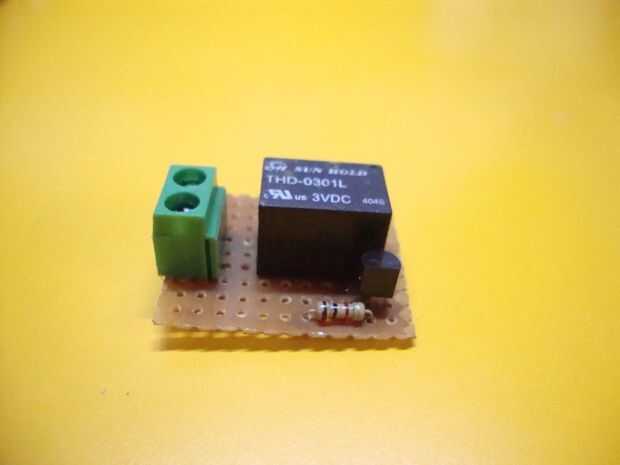

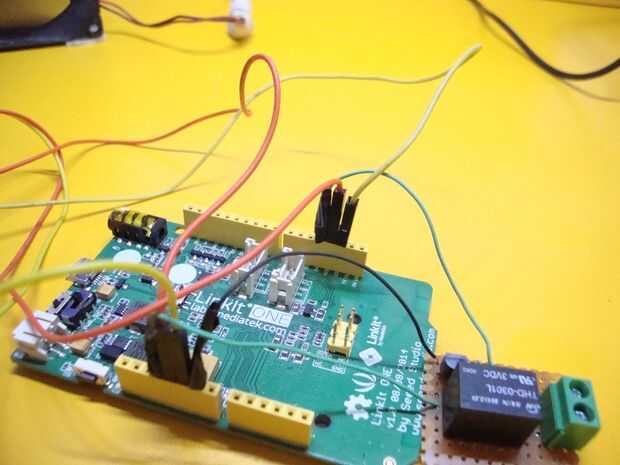

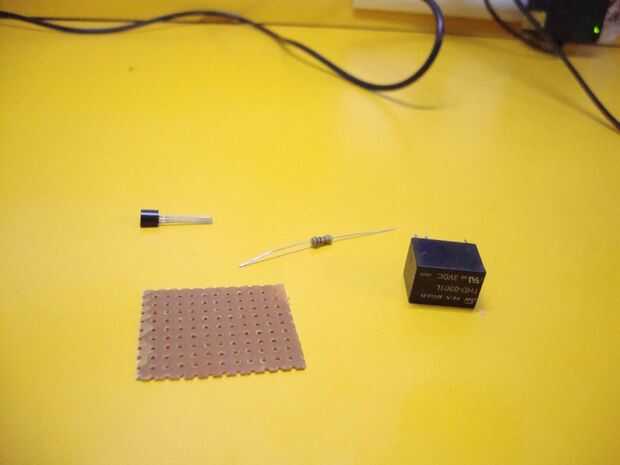

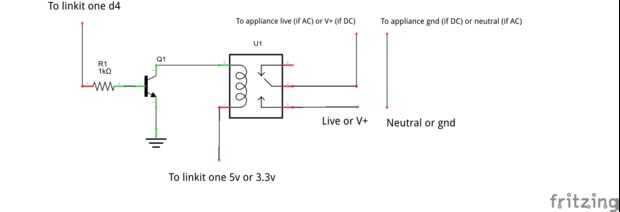

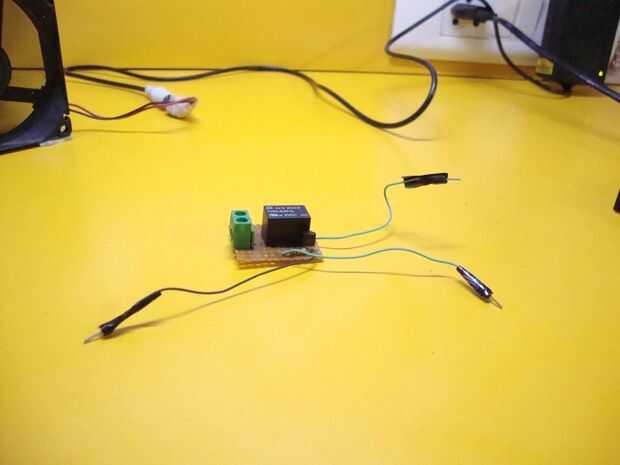

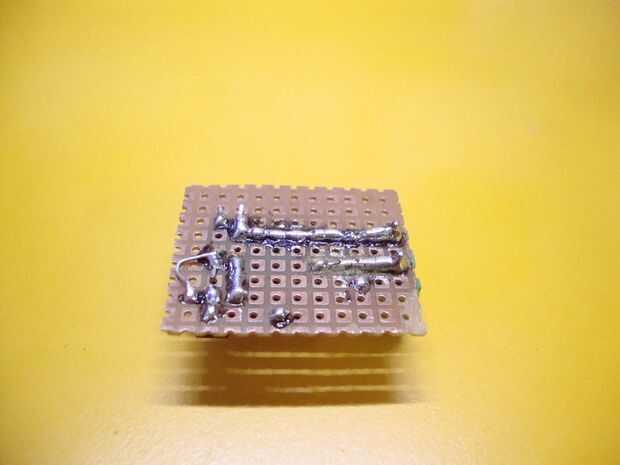

Para conectar el relé, primero deberás soldar todo de un pedazo de perfboard y luego conectarlo a linkit uno. Consulte el esquema de la misma. Necesitará un tornillo de terminal para conectar los cables que luego se conectará al dispositivo de la soldadura.
