Paso 7: ¿Cómo conectarse a un equipo?
Ahora todo termine con el proceso de construcción del proyecto. El último paso a la izquierda es conectar este proyecto con el aparato que desea. Como ya dije, el relé actuará como un interruptor y cerrará en la detección de su presencia. Así que para conectar un aparato a este dispositivo, basta con hacer lo mismo que haces para conectar algo con un interruptor. En lugar de conectar dos cables a un interruptor, tienes que conectar los cables a las patillas del relé (NO Polo).

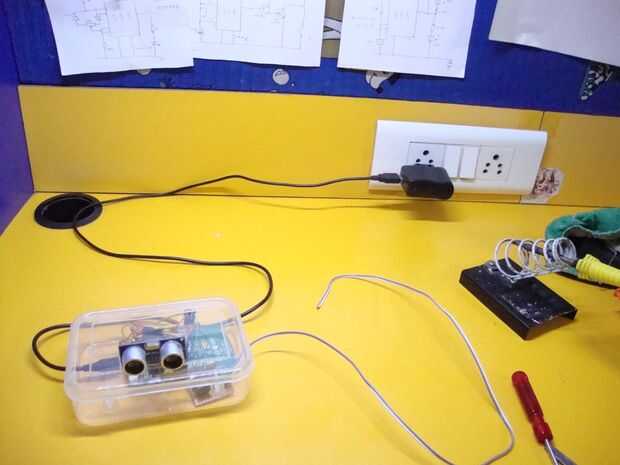

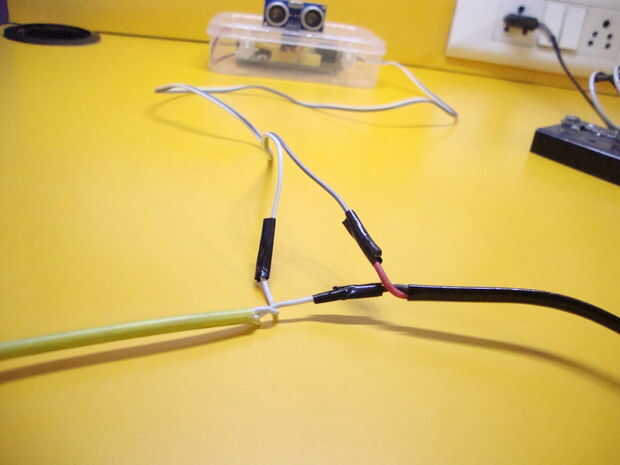

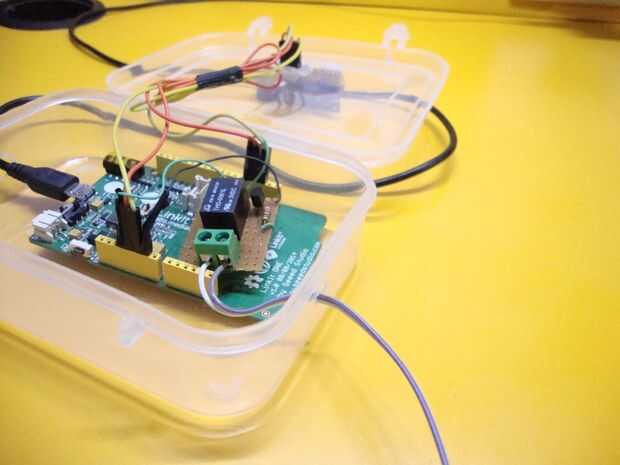

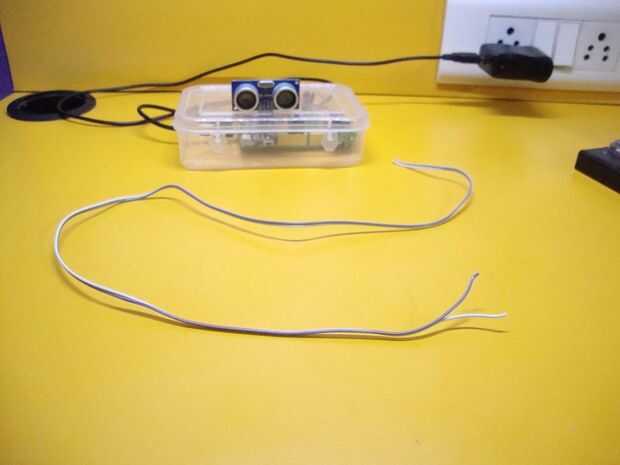

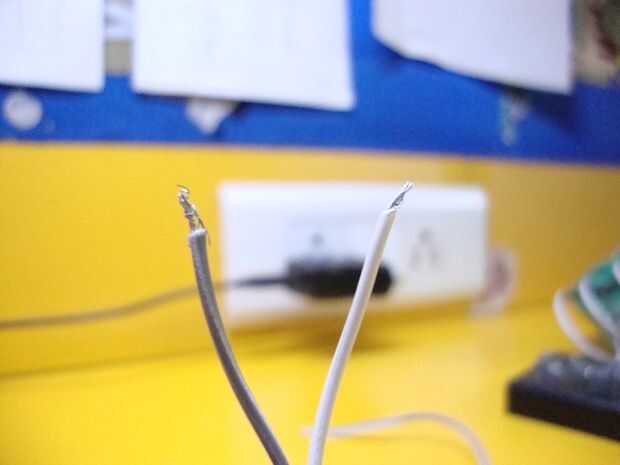

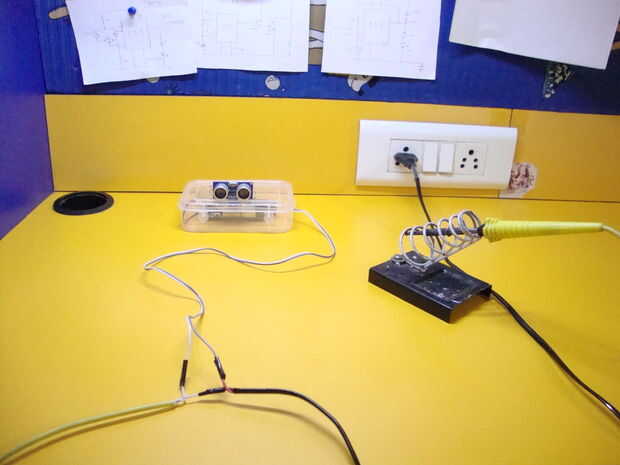

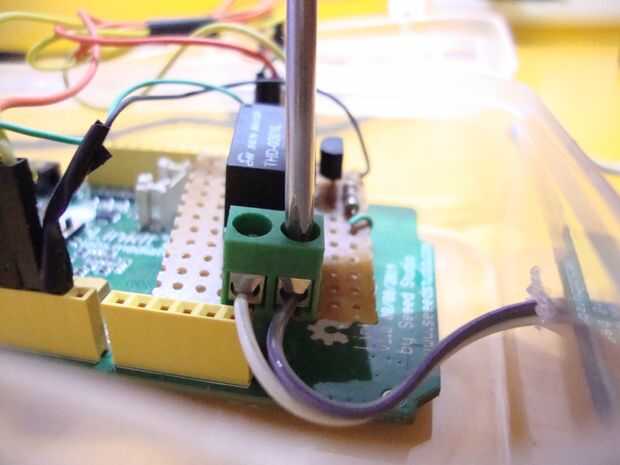

Primero tomar dos piezas largas de los cables y conéctelos a los terminales que sueldan antes. Los cables se salen de la caja. Ahora simplemente no se puede conectar estos cables a cualquier dispositivo. Tenga en cuenta algunas cosas antes de conectar algo.
En primer lugar, debe considerar la capacidad actual de su repetidor. Alimentación de pequeños aparatos de DC no debe ser un problema pero cuando se trata de aparatos de AC, deben tener precaución. Por supuesto no poder grandes aparatos como aire acondicionado y calentador (la calificación debe ser más de 15A). Para los pequeños como los ventiladores de mesa, lámparas de escritorio, 3-5A relé puede utilizarse mientras puede alimentar sólo DC aparatos con cualquier relé con corriente nominal de menos de 2A (todavía puede alimentar grandes pero con el riesgo de la quema los terminales del relé). También debe comprobar si los terminales pueden manejar corriente alterna o no. Siempre es mejor y seguro de usar relés de potencia más alto. El voltaje también debe ser más de lo que se entrega en su casa.

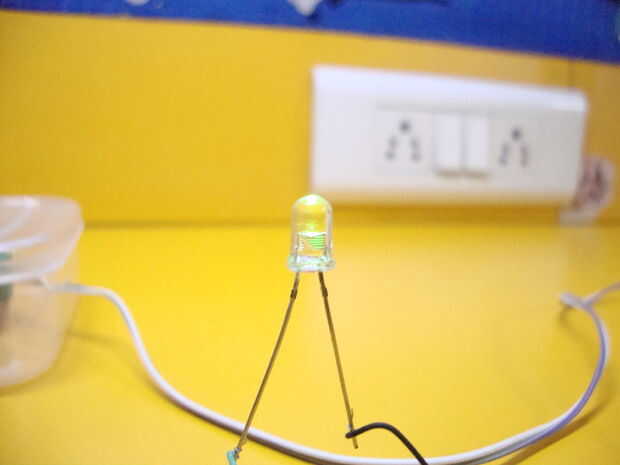

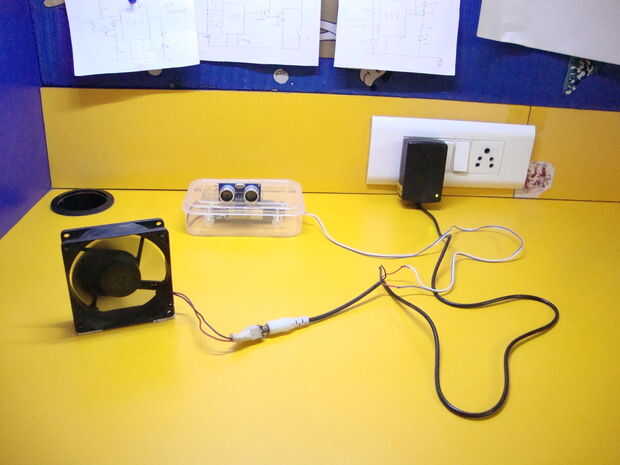

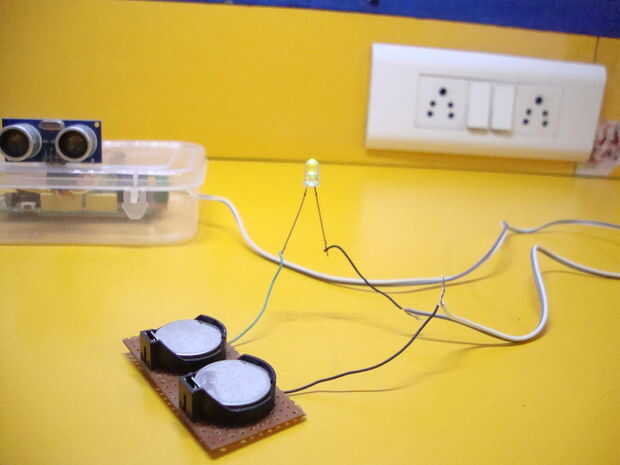

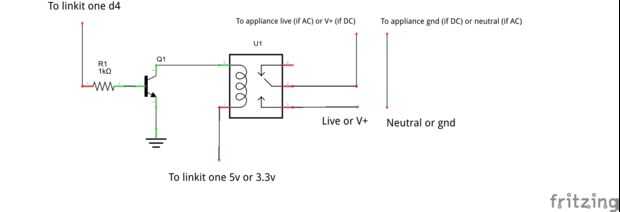

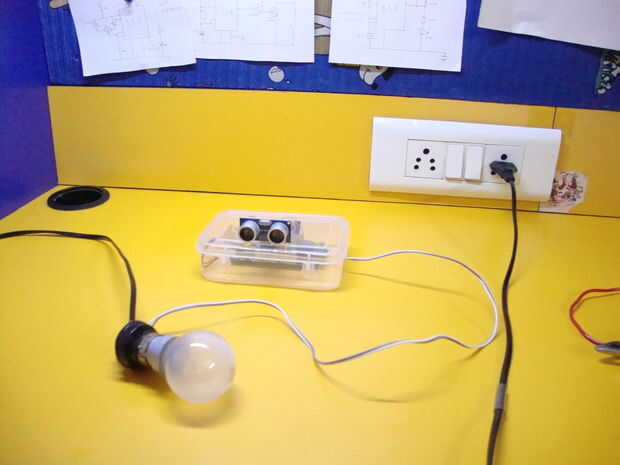

La imagen de arriba muestra el dispositivo previamente conectado a un LED, luego un 12V ventilador de la CPU y, por último, una AC 10W bombilla. Puede seguir el esquema dado anteriormente para hacer las conexiones.
