Paso 1: introducción
El concepto descrito en este instructable es nuevo e innovador debido a tres aspectos:
1. usando un esquema de conmutación de multiway permite controlar la caldera combi de dos lugares en un edificio, por lo general la cocina y el baño ducha de una casa, o de dos pisos. La principal ventaja es que la caldera combi puede controlarse independientemente de dos habitaciones diferentes, y que el LED proporciona retroalimentación al usuario sobre el estado del dispositivo;

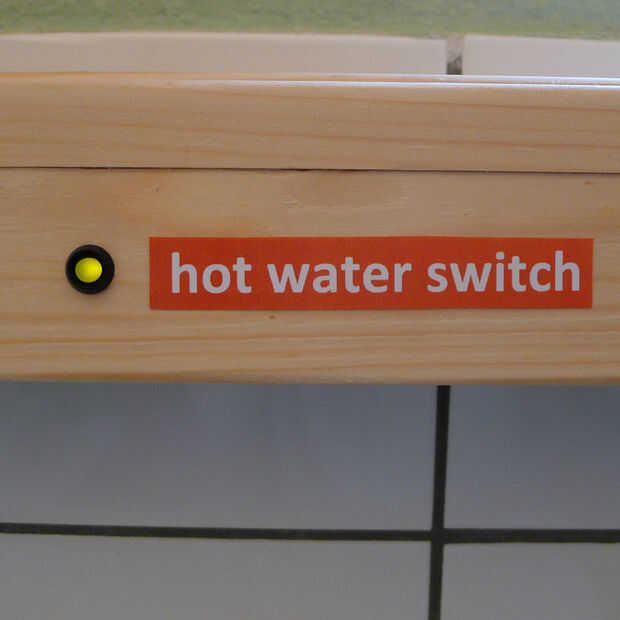

2. el LED de interruptor y/o indicador de control se ha puesto directamente en el grifo de agua caliente, que es donde se necesita. Instalación estándar (si está en uso en todos) generalmente se localiza un solo interruptor en el termostato en la sala de estar. La principal ventaja del concepto descrito aquí es que se hace más fácil para el usuario apagar el agua caliente cuando no es necesario
3. la instalación completa se puede realizar con materiales sencillos como interruptores, cables y LEDs, disponibles en tiendas locales.
El objetivo de aplicar el concepto en este instructable es reducir las pérdidas de calor interno en la caldera de la combi y así reducir el stand-by el consumo de gas natural.
Calderas Combi son muy comunes en Europa. En un estudio reciente de la investigación de la energía centro de Holanda (ECN) un análisis de medidas de ahorro energético ha sido realizado (http://www.ecn.nl/publications/ECN-E--12-013, mayo de 2012, con un resumen en inglés). De este estudio se puede observar que en los Países Bajos la penetración de (condensación) calderas combi es del 96% en viviendas individuales y multifamiliares (basados en una población de 146 mil viviendas). Esta alta penetración puede ser típica de los países bajos, pero no es para la mayoría de los otros países europeos. El informe también documenta el rendimiento promedio esperado de la producción de agua caliente sanitaria en una caldera combi, que puede variar entre 59% y 67,5% (el último para un tipo de condensación del sistema, tanto eficiencia basada en el poder calorífico bruto del gas natural). Razones de estas eficiencias relativamente bajas son las pérdidas de stand-by y las pérdidas de la tubería. El concepto introducido en este instructable ayuda a reducir estas pérdidas y para aumentar la eficiencia global.
El ahorro de energía realizado dependerá de la demanda del usuario, es decir, con qué frecuencia se consume agua caliente durante un día típico. En los siguientes pasos te muestro que se pueden esperar ahorros anuales por año si se cumplen todas las condiciones. Es importante conocer algunas características de la caldera combi para estimar el máximo ahorro realizable. Consulte el paso 4.

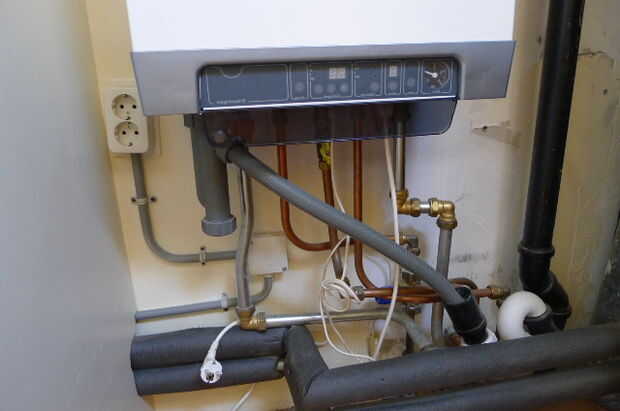

Este instructable trabaja para una combustión de gas natural combi caldera de condensación que está preparada para el control manual de las funciones de agua caliente sanitaria. Aparte de las restricciones de seguridad (ver paso 2) también las condiciones técnicas se aplican. Hay dos condiciones principales: la caldera combi debe estar preparada para un interruptor externo, y va a necesitar el manual de instalación de la caldera. La situación más sencilla es cuando demanda agua caliente sanitaria se produce solamente en dos lugares en la casa (o en dos plantas). Esta situación se describe en este instructable, utilizando dos interruptores de tres vías. Instalar más interruptores también es posible, pero esto requerirá un interruptor especial (un interruptor de cuatro vías o intermedio).

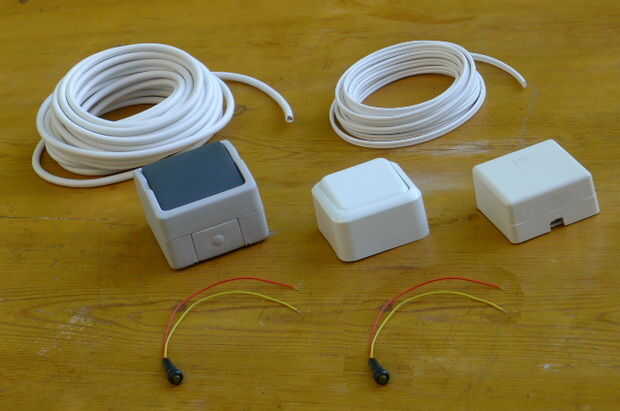

Como hay bastante información para compartir, el listado del material necesario viene en el paso 6 sólo. En Resumen: se necesita el manual de instalación caldera de combi, dos interruptores de tres vías, algunos metros de cable eléctrico (ambos con cables 2 y 3) y dos LEDs en el nivel de tensión a determinar en el paso 5 de este instructivo y, opcionalmente, una carcasa para la integración de LEDs. En el paso 7 se introduce una disposición de circuito alternativo con funcionalidad reducida, que será mucho más rápido de instalar.
