Paso 6: Conectar interruptores manuales en un cambio de diseño de multimodo
Como se indica en la introducción, el aspecto innovador de este instructable puede encontrarse en la aplicación de un cambio de diseño que permite controlar la funcionalidad del agua caliente sanitaria caldera combi desde dos ubicaciones en un edificio, por lo general la cocina y el baño/ducha de una casa (unifamiliar) o un apartamento, o de dos pisos de multimodo. Los interruptores de control o el indicador LED se colocan directamente en el grifo de agua caliente, que es donde usted los necesita. Instalación estándar (si está en uso en todos) generalmente se localiza el interruptor en el termostato en el salón, que es menos conveniente y facilita que se olvide de cambiar la funcionalidad de la agua caliente encendido o apagado.

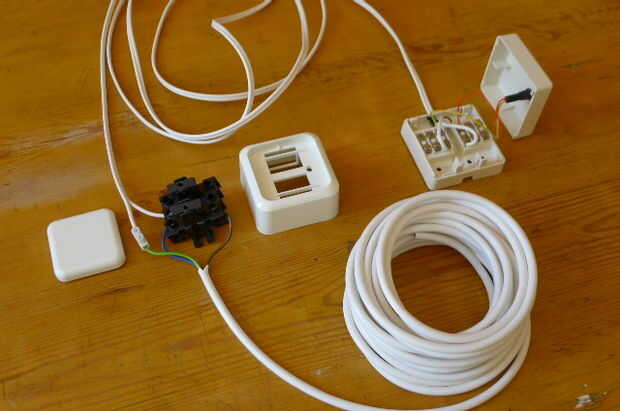

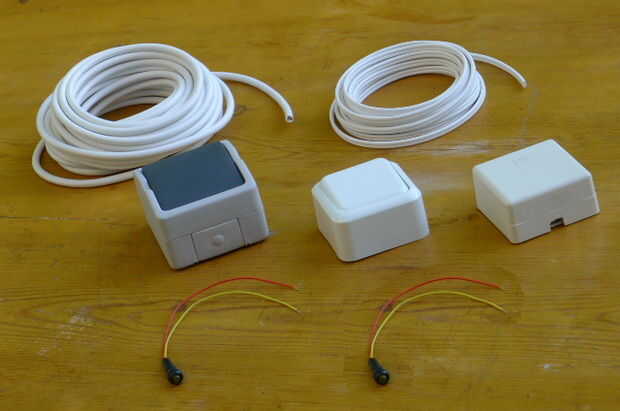

Necesitarás el siguiente material para la ejecución de la obra:
• Dos interruptores de tres vías;
• Dos LED en el nivel de voltaje que usted determinó en el paso anterior;

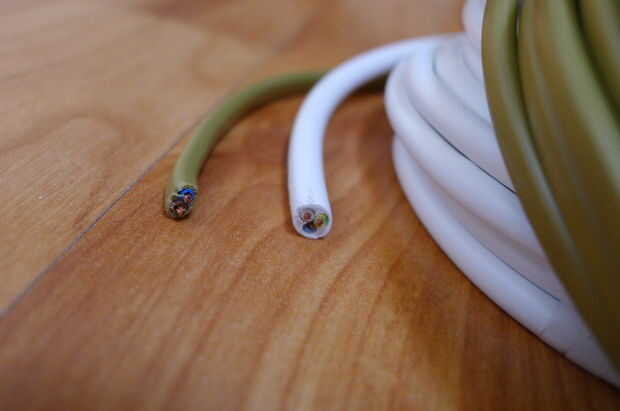

• Unos metros de cable eléctrico, con 2 cables desde la caldera combi al primer interruptor y con 3 cables del interruptor del primer al segundo;

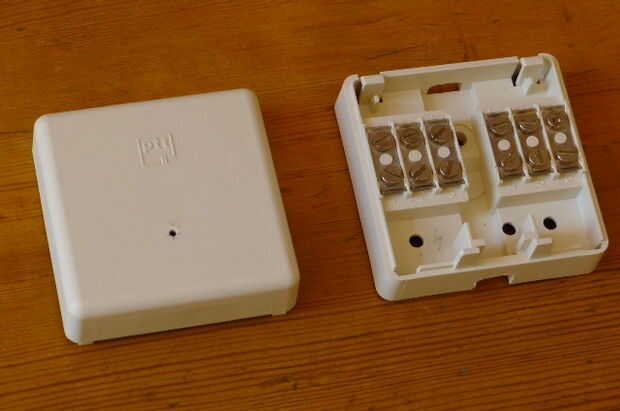

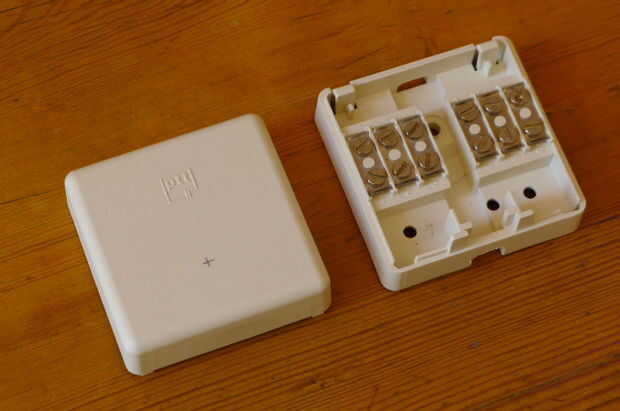

• Opcionalmente se puede usar separado cubiertas para los LEDs.

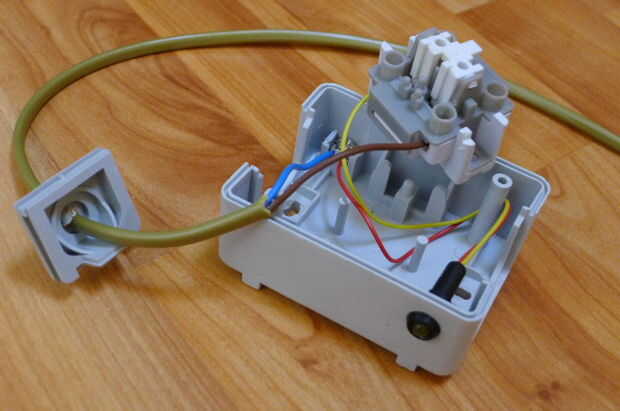

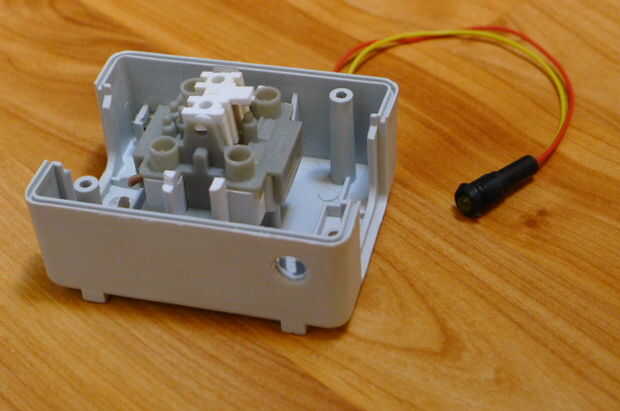

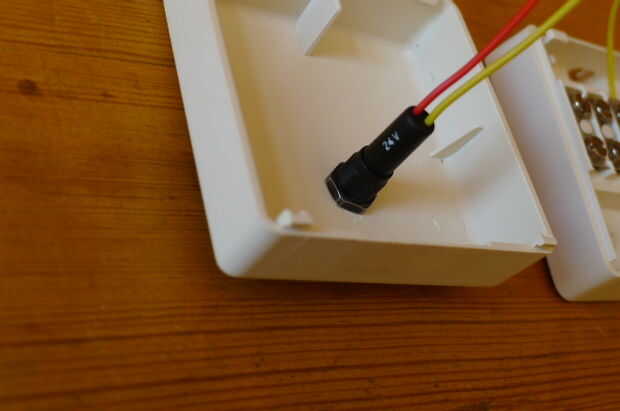

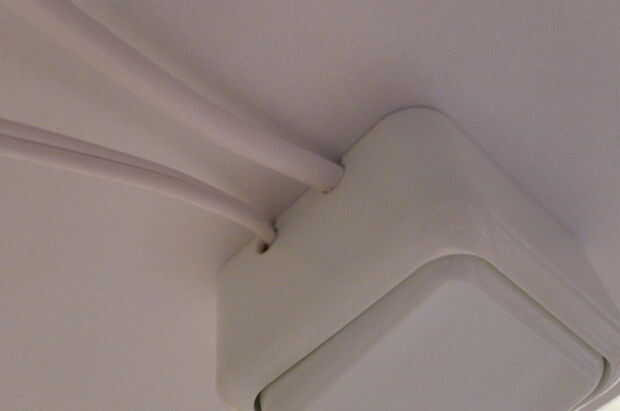

Para los interruptores es conveniente si utilizas los estancos: en primer lugar porque lo que voy instalar en habitaciones húmedas (instalar como lo hice horizontalmente cancela parte de la funcionalidad estanca aunque). Pero más importante es el aspecto práctico de poder integrar el LED en la carcasa del interruptor.

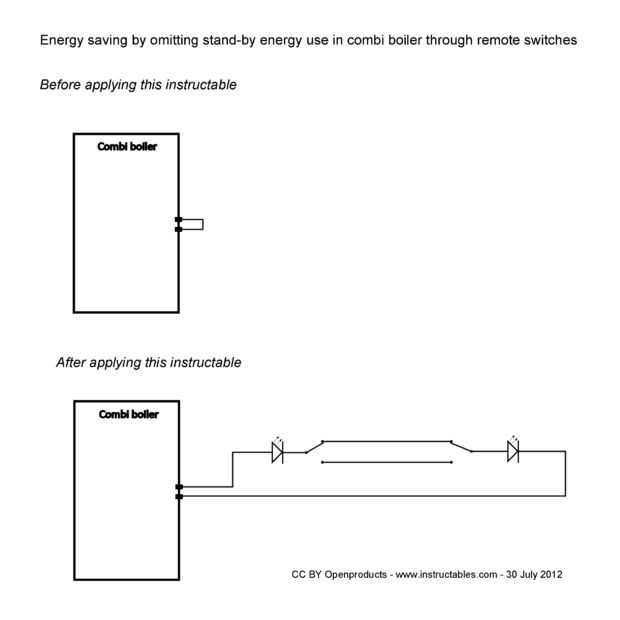

Una de las fotos de arriba muestran el esquema para conectar los interruptores multiway a la caldera de la combi. Es muy fácil.

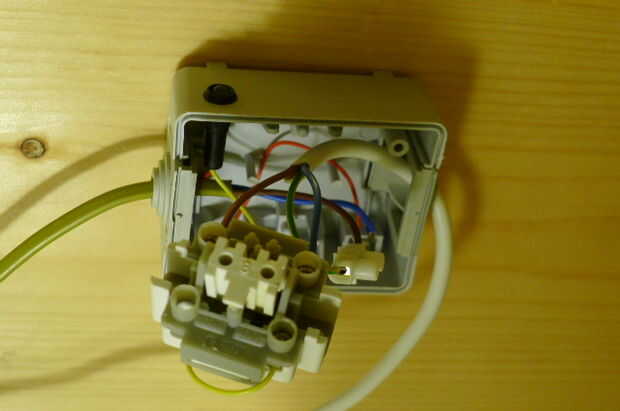

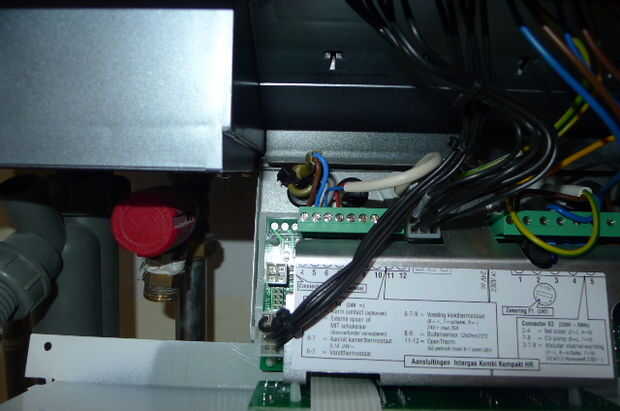

Conecte los interruptores según este esquema y luego conectar los cables a los conectores de la derecha en la caldera. En mi caso se está conectado el cable marrón con dos cables a los conectores de 4 y 5 como se muestra en las fotos. Esto será diferente para cada caldera combi. Asegúrese de que la caldera combi está desconectada mientras se conectan los cables.

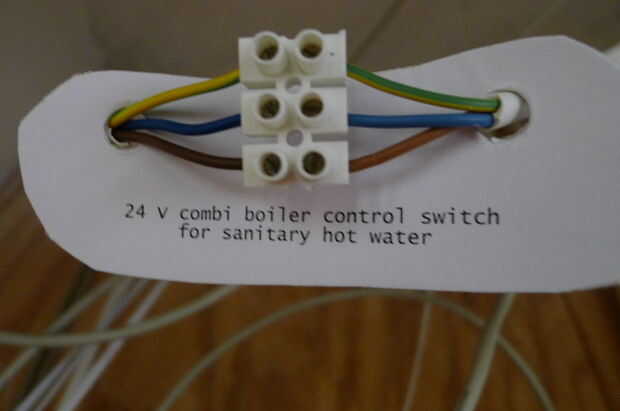

Para recordar en el futuro lo que hizo cuando se implementa este instructivo que puede indicar la función del cableado en un pedazo de papel, ver las fotos. Esto es especialmente importante en caso de está violando el código de electricidad como yo lo hice. No quiero espantar a un profesional cualificado! Otra sugerencia: documento de resultados de la prueba, hacer una impresión de este instructable y almacenarlos cerca de la caldera de la combi.

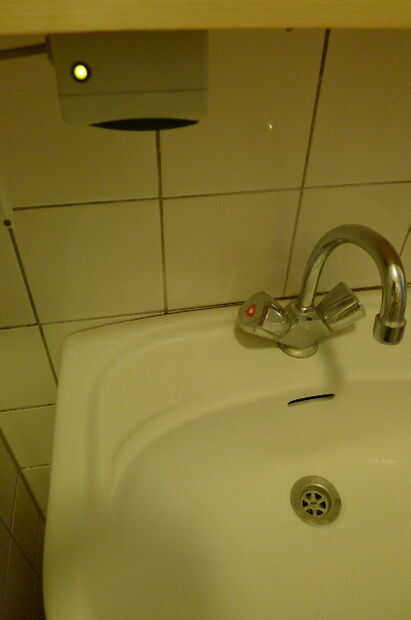

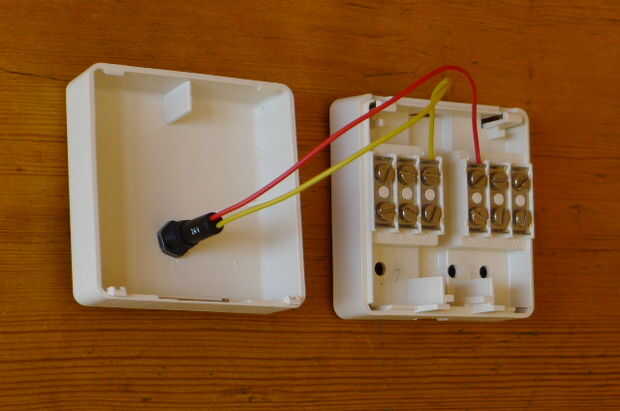

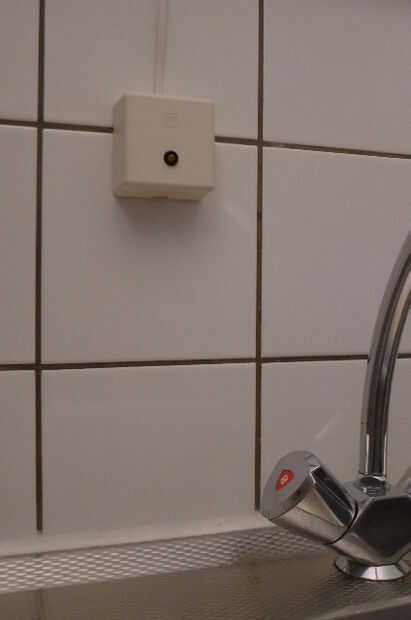

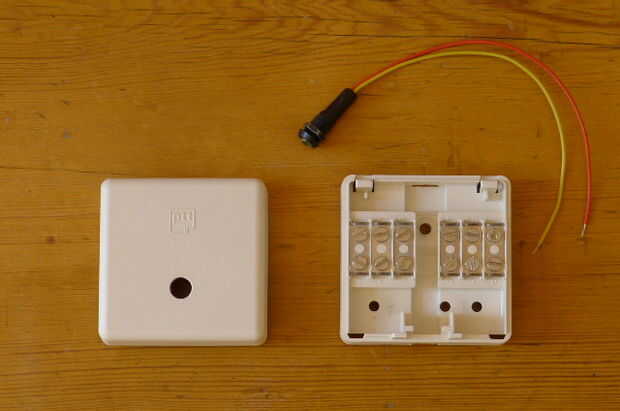

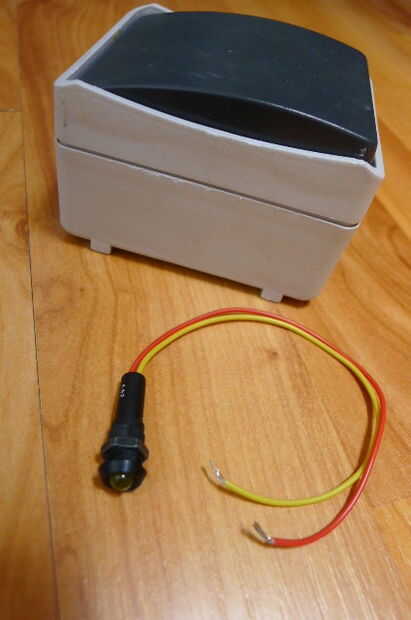

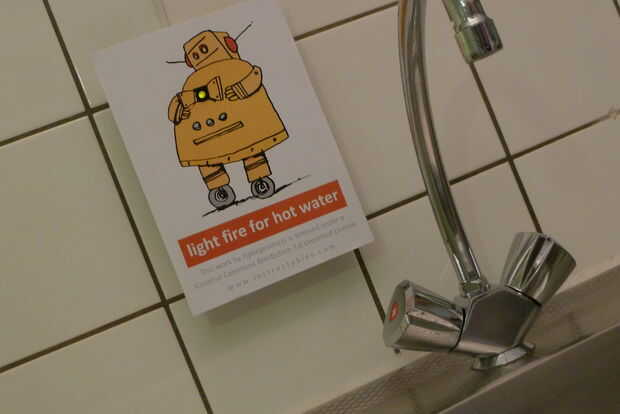

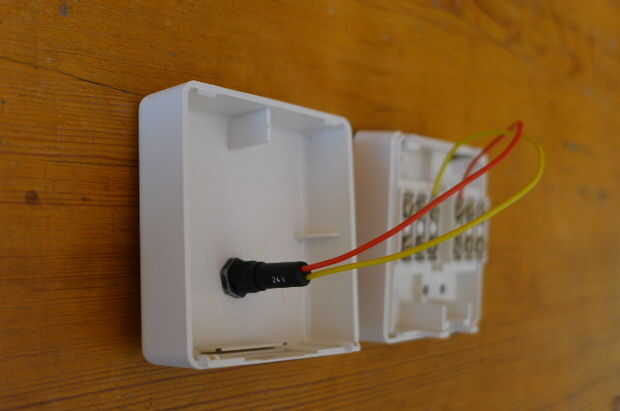

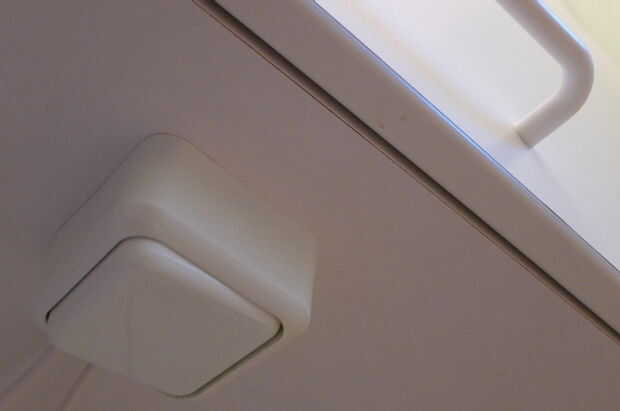

Como fui capaz de encontrar un interruptor estanco en color blanco me decanté por un interruptor convencional, y poner el LED en una cubierta separada, que se montara cerca del grifo de agua caliente. Robot (diseño original de Jeff Fassnacht,) informa al usuario si la caldera combi está activada o no, mostrando lo LED. El aviso está un poco sobredimensionado, pero en términos generales, cabe destacar la función del LED a los usuarios, y especialmente en el caso existe la posibilidad de tener visitantes. Alternativamente puede optar por integrar el LED de forma más graciosa en una plataforma existente o un armario, ver las fotos en el siguiente paso.
Si te has dado cuenta los pasos anteriores estamos listos. Felicitaciones, espero que usted verá el efecto en la factura de gas natural el año próximo. Lo que sigue en este instructable es una sección de discusión y más sugerencias para reducir el consumo de energía. Después de esa sección, este instructable termina con algunas palabras sobre el concepto de licencias.
