Paso 5: Fuente de alimentación

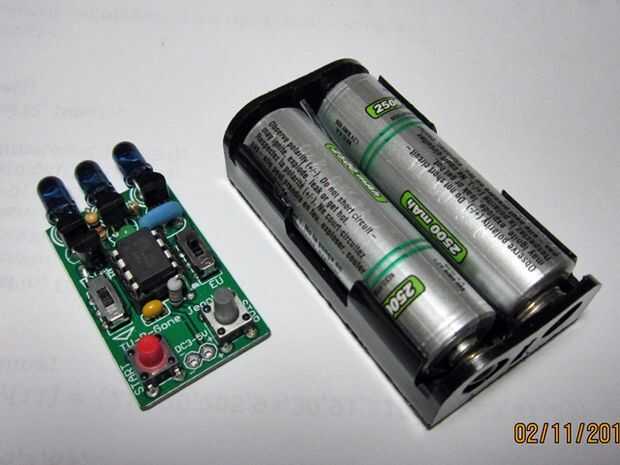

Adafruit incluye 2 portapilas AA en su juego, pero no incluirá cualquier conector o receptáculo de la pila en mi kit para dar mayor flexibilidad de elección de la fuente de energía. Como el voltaje de la fuente es dentro de 3-5.5V, puede utilizarse cualquier batería o supercap. Por ejemplo, pilas alcalinas AA o AAA 2-3, 3-4 baterías recargables como NiCd o pilas recargables NiMH, Li-ion (o Li-PO) o 2 de 2, 5V (0r 2.7V) supercap (menos 10F).

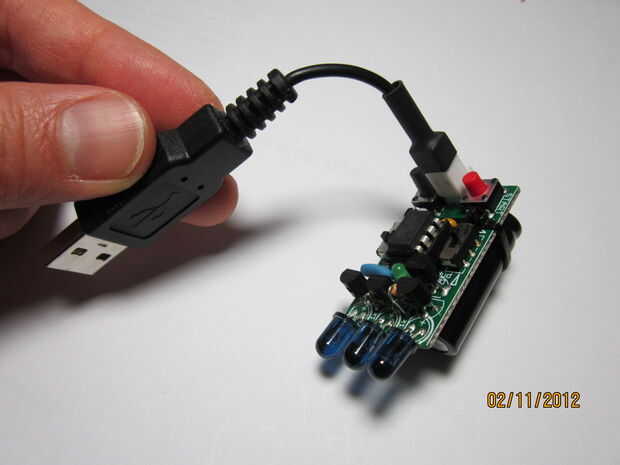

Me gusta supercaps. A pesar de no pueden sostener mucho carga en comparación con las baterías, pueden ser cargadas rápidamente (menos de un minuto) a través de USB o 5V adaptador de pared y pequeña y ligera. Así que decidí colocar dos supercaps a mi TV-B-Gone_JeonLab.

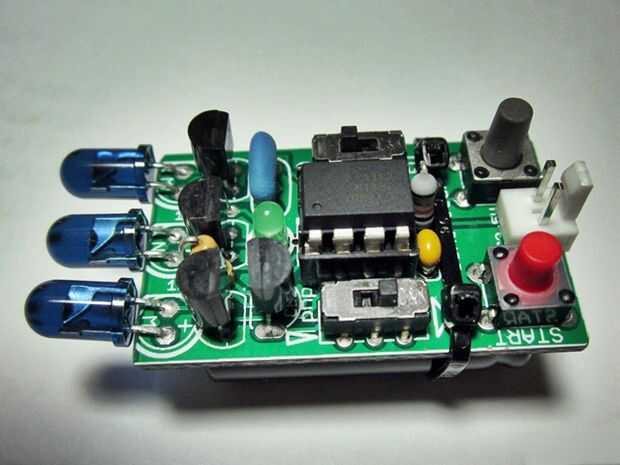

El tamaño real de mi PCB modificado es ligeramente más pequeño que Adafruit de que encaja perfectamente en la parte posterior 2 portapilas AA. De todos modos, supuse que alguien estaría interesado en tener supercaps como fuente de energía y aquí está cómo lo hice.

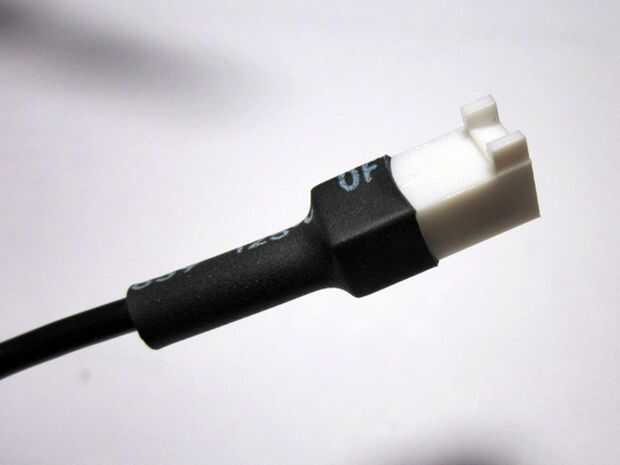

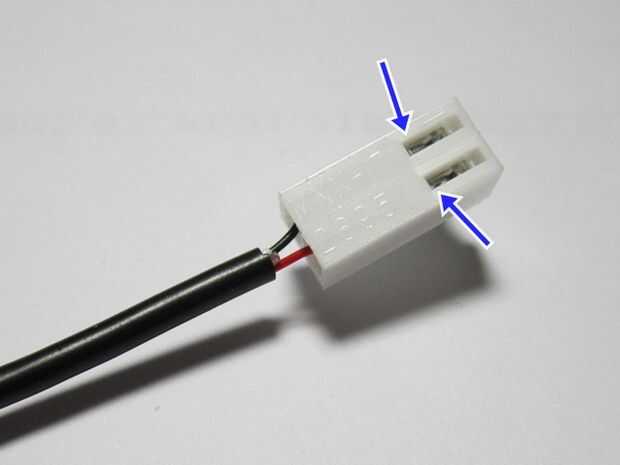

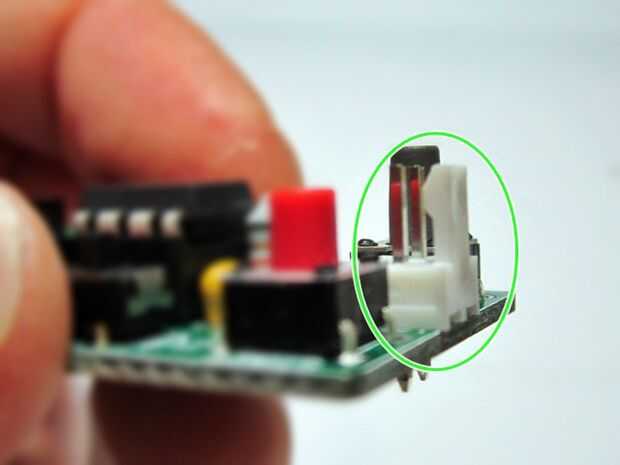

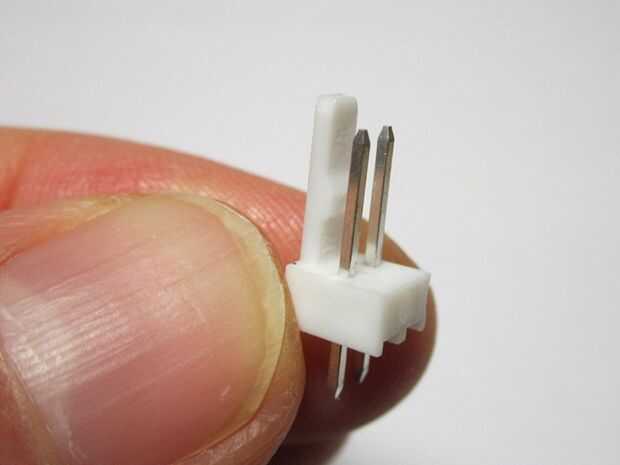

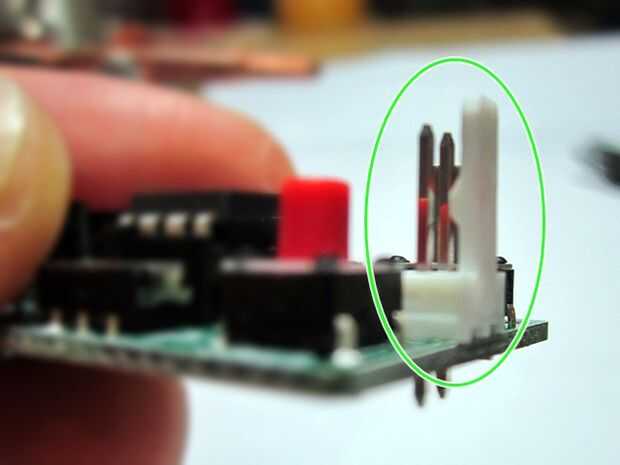

Lo primero que hice fue poner un encabezado macho guía (pieza de plástico en un lado) para asegurar la correcta polaridad de conexión. Pero éste era demasiado alto comparado con los otros componentes. Así que corte la guía de plástico y alfileres un poco. Usando un pequeño pedazo de doble cara toque con espuma en la parte inferior de la PCB y soldadas en serie Junta dos supercaps (2.5V, 10F). A fin de garantizar los supercaps en lugar seguro, se utilizó un lazo de cable delgado. Corté uno de los cable USB encontrado de mi caja de chatarra y al conector hembra de la rojo (+) y negro (-) los cables del cable USB.
