Paso 10: Gabinete ambiental
El kit AINA pretende quedar fuera durante largos períodos. Esto requiere cierta protección del medio ambiente, sin embargo también requiere que los sensores expuestos a los elementos que ellos sienten. Pueden encontrarse ejemplos de gabinetes ambientales similares en sistemas meteorológicos.
Caja del Kit Grove

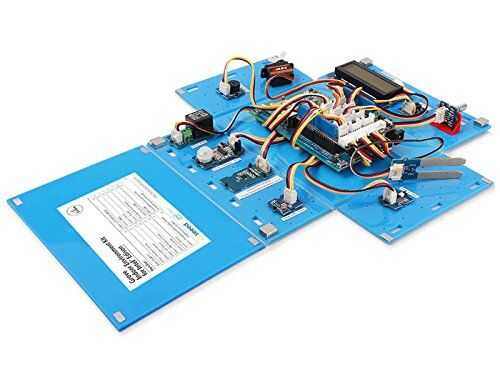

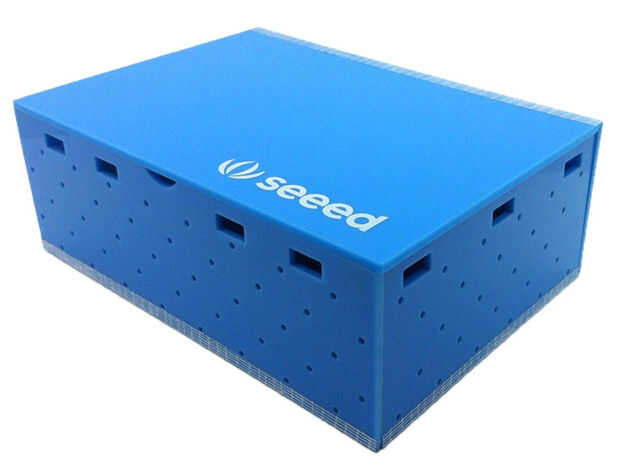

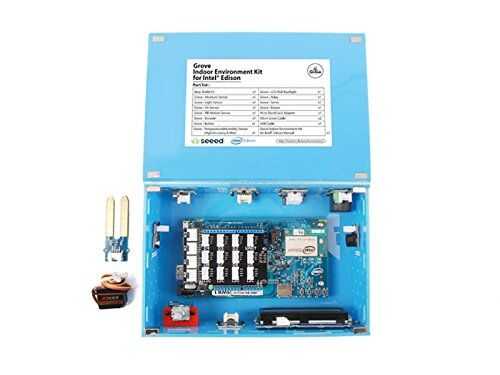

Comenzamos la AINA utilizando cuadro de gabinete bastante agradable el Grove kit de prototipos. Esto es una caja de acrílico muy bien diseñada con cierres magnéticos y reforzado con bisagras de cinta de embalaje. Proporciona una caja conveniente lleve/del almacenaje dobla hacia fuera de plano para exponer los sensores (y procesador) para el desarrollo. No es adecuado para una unidad de campo pero sirven como un banco de pruebas. El diseño plano requeriría una cubierta adicional para la tarjeta principal. En forma de caja con sensores montados en la superficie exterior, o en otra plataforma, puede servir un poco mejor. pero aún deja mucho que desear
Básica de protección ambiental
Una estructura hawaiana Hale podría proporcionar exposición razonable y área protegida. Los lados abiertos permiten el flujo de aire mientras que la azotea enarbolada proporciona protección contra lluvia y sol. Esto podría adaptarse a AINA mediante el uso de una superficie sólida de acrílico o metal para el techo.
Mejor recinto principal
El recinto principal (también conocido como la caja) debe proporcionar el tiempo de prueba, pero ventilado cubierta de la pila principal de Edison. Comercial estándar (COTS) soluciones como Adafruit gran proyecto caja de plástico - resistente a la intemperie con tapa transparente o la selección de Granger
Además existen soluciones DIY. Instructables es lleno de ideas como esta cesta y lona que podría adaptarse fácilmente para AINA. Hay más opciones para una máquina con acceso a un cortador láser y sistema de impresora/CAD 3d. Compruebe sus sitios favoritos de How-to como Hacer Mag, YouTubey por supuesto Instructables.
Sensor adicional consideraciones
No todos los sensores se pueden montar en el exterior del recinto principal. Algunos sensores necesitan diferente orientación que los lados planos de la caja (ej. sensores de luz, sensor de gas). Otros sensores pueden ser demasiado grandes (por ejemplo sensor de polvo). Y todavía otros sensores pueden necesitar ser cierta distancia de la caja principal y tal vez pegan en el suelo (sensor de humedad del suelo).
Sensores necesitan sus propios recintos que escudo algunas de sus partes, pero exponen adecuadamente con el medio ambiente que son con la intención de sentido.
Una gran necesidad para los sensores es un mejor sistema de cable que la arboleda. Estos, mientras que ok para prototipado de banco, no son apropiados para la exposición a los elementos. Los conectores deben proporcionar una conexión resistente a la intemperie entre la caja principal y los sensores. El sistema del cable debe proporcionar para cables de extensión de varias longitudes para permitir que los sensores que se colocará a una distancia corta de la caja principal.
- necesitan mejores conectores que grove
- Resistente a la intemperie
- Permite para cables de extensión de varias longitudes
- Adafruit (y en otros lugares) juego de cables de 4 hilos polarizados impermeable
- conectores (hembra?) un extremo conectado a la caja (panel montajes?)
- otro extremo conectado al sensor en su recinto
- cables de extensión de varias longitudes permiten sensores a una distancia de la caja.
- otro extremo, probablemente con los cables de extensión (cat6) conectados al módulo de sensor
- requieren del encogimiento del calor impermeable en conexión al cable de extensión.
- sin extensión
Selección exacta se deja como ejercicio al estudiante depende de los requerimientos del sensor seleccionado.
