Paso 4: La ESP8266 IR control remoto Junta
Ahora que el entorno está en marcha y que ha grabado los comandos IR es tiempo para construir el hardware para el IR remote.

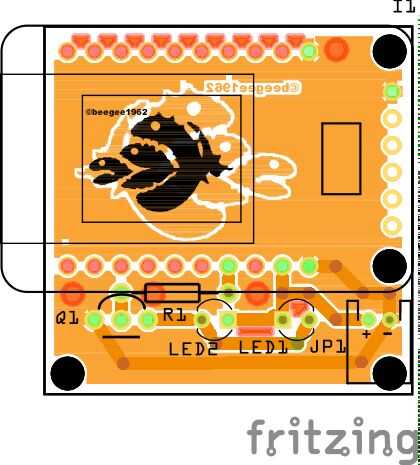

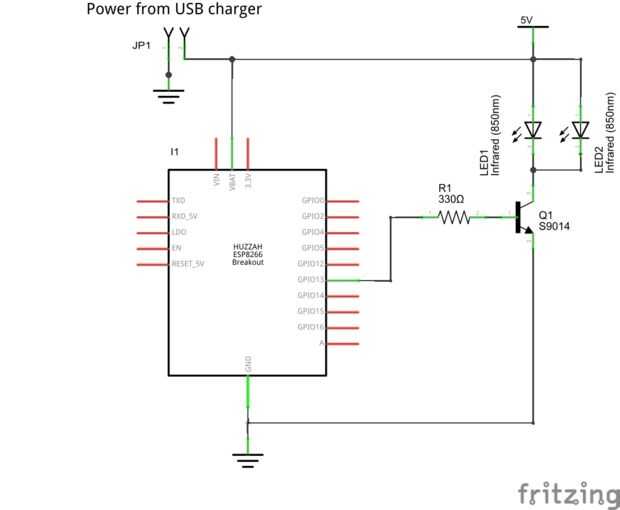

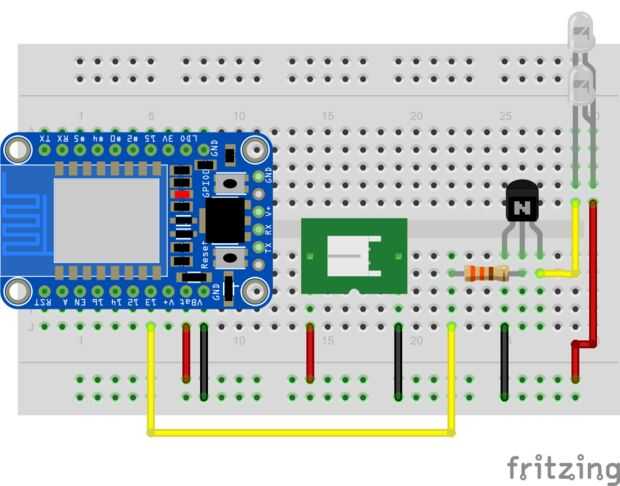

El esquema es muy simple. Es el módulo de ESP8266, una resistencia, un transistor y 2 IR llevado. Los GPIOs de la ESP pueden suministrar sólo una pequeña corriente, por eso utilizamos un transistor al interruptor los 2 leds de IR en y fuera. Utilizar 2 leds de infrarrojos para obtener un mayor alcance, pero podría trabajar también con 1 solo led.
Como se puede ver en el esquema, no añado resistencias en consonancia con los leds de IR. Esto es posible, porque los leds IR no son ON durante mucho tiempo, pero sólo son impulsos con una frecuencia de 38kHz. Si el transistor conectará los permanente a la tierra sería destruidas.
Como los 3.3V salida de la ESP8266 tiene una oferta limitada actual, que solía 5V en cambio los leds IR de potencia. El ESP8266 de Adafruit HUZZAH tiene un voltaje gama de 3, 3V a 12V de la fuente. Así es fácil sólo tiene que utilizar un adaptador USB cargador para alimentar todo el módulo. Pero el USB adaptador de cargador debe suministrar por lo menos 1A en 5V para asegurarse de que el módulo ESP obtiene suficiente energía.

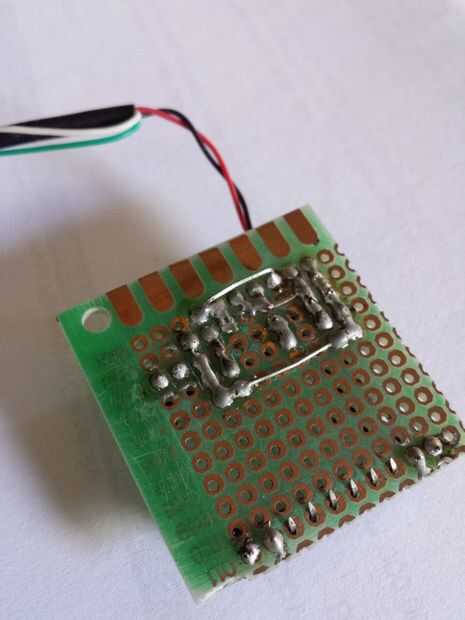

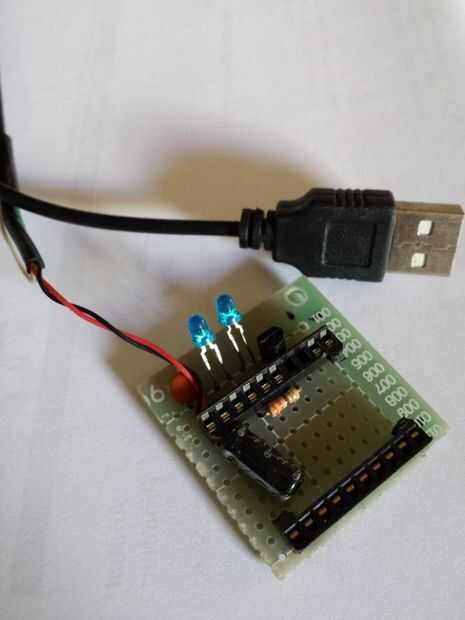

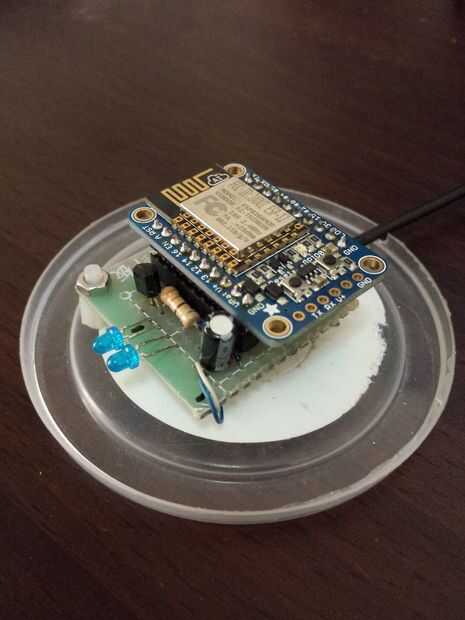

Es importante utilizar un cargador USB de buena calidad. Cargador USB más barata no ofrecen una salida de 5V limpia. Para sólo cargar un teléfono celular o tablet no es necesario tener un nivel de 5V limpia sin ruido. Pero como estamos suministrando un tablero electrónico que parece ser exigentes con su alimentación, para asegurarse de que tenemos una fuente de 5V buena. No lo agrego en los esquemas, pero en las fotos puedes ver que he añadido un condensador de 100uF electrolyt y un condensador de cerámica 10nF en la fuente de 5V para suavizar los 5V de entrada y reducen el ruido.

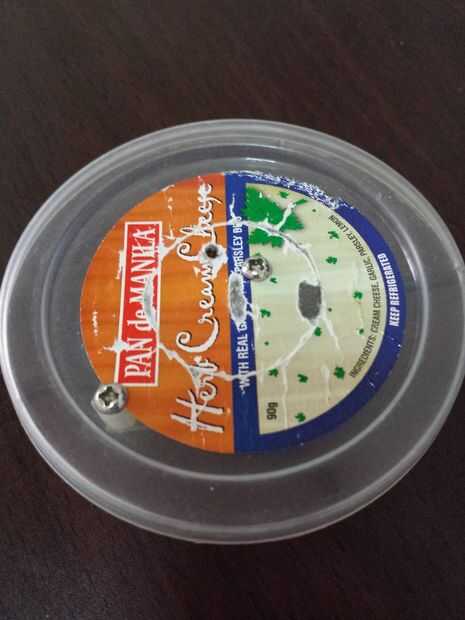

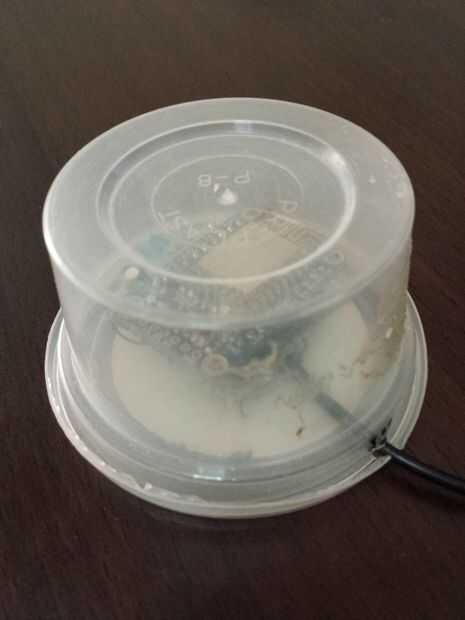

Como soy un cordero que estaba buscando así un caso barato para el tablero del telecontrol del IR. Encontré la solución con un recipiente transparente (que tenía el delicioso queso crema hierba dentro de antes). La transparencia es lo suficientemente buena como para dejar la IR ligero hacia fuera controlar el aire acondicionado. Es lo suficientemente pequeño para colocarse en cualquier lugar (o incluso atornillados a la pared). Y como la electrónica está dentro de la casa no tengo ninguna vivienda de prueba de agua.
Todas las fuentes de software y los esquemas están disponibles en mi repositorio de Github
