Paso 10: Añadir la electrónica

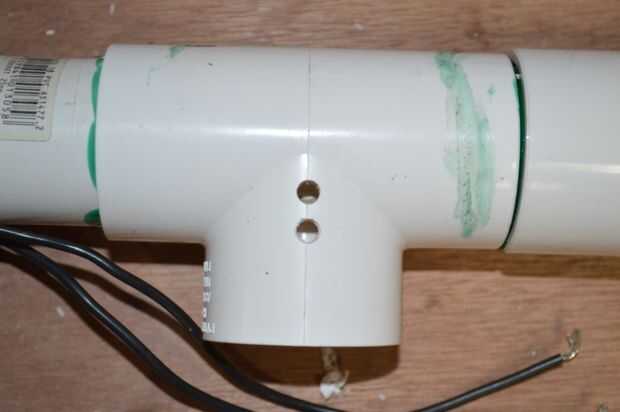

1. Taladre un orificio en la parte superior de la sección del mango de la sección en "T" y otro por debajo de ella. La cima uno se utilizará para el LED y la parte inferior para el interruptor de seguridad. Obviamente, asegúrese de que los agujeros son más grandes para acomodar a cada elemento.
2. Perfore un agujero en el lado opuesto lo suficientemente grande como para permitir que ambos cables de la válvula del aspersor para recorrer.

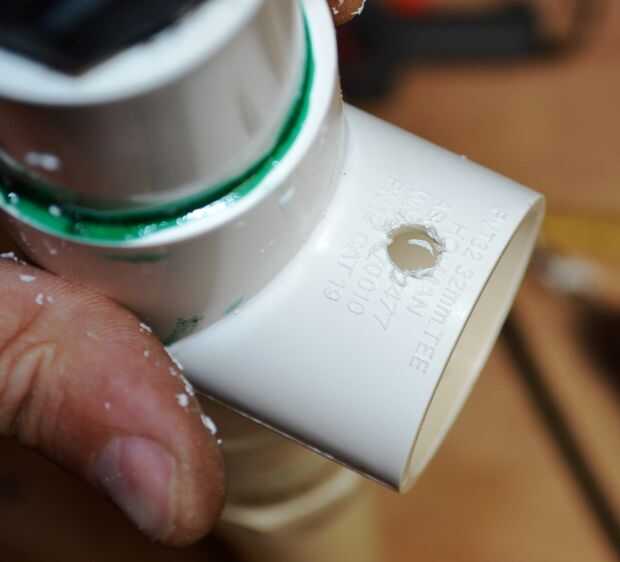

3. Perfore otro agujero en el mango, pero este es para ir en la parte delantera donde se ubica su dedo en el gatillo. Esto es donde irá el interruptor momentáneo.

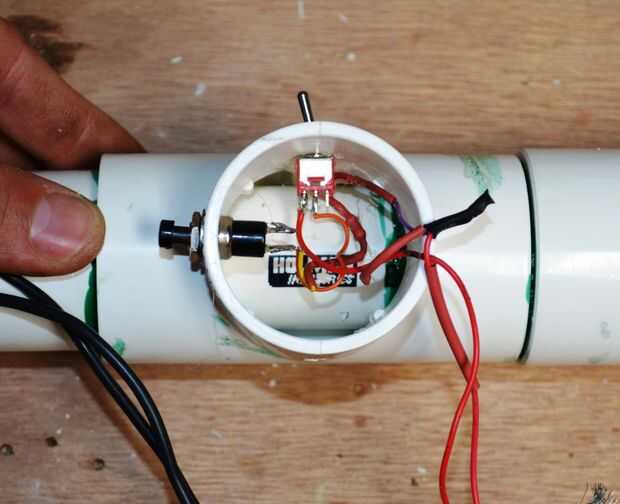

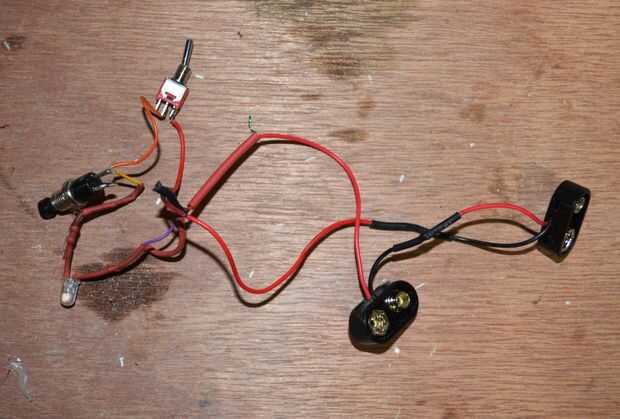

4. a continuación soldar todos los componentes electrónicos entre sí. Es mucho más fácil si se hace primero antes de poner todos los bits en la sección en "T". Lo único que tienes que hacer es asegurarse de que los cables de la válvula del aspersor son a través del agujero en la sección de "T" primero antes de soldar sobre los otros bits.

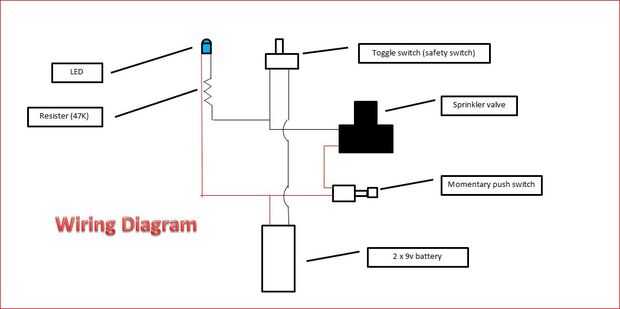

5. el diagrama adjuntado lo ayudará a trabajar en cómo cada parte se suelda juntos.

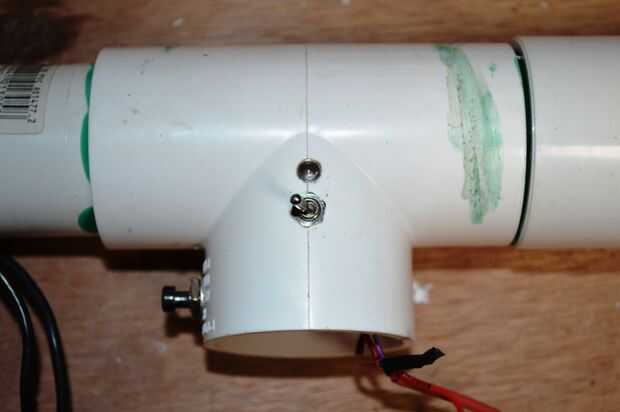

6. pegamento en su lugar el LED.

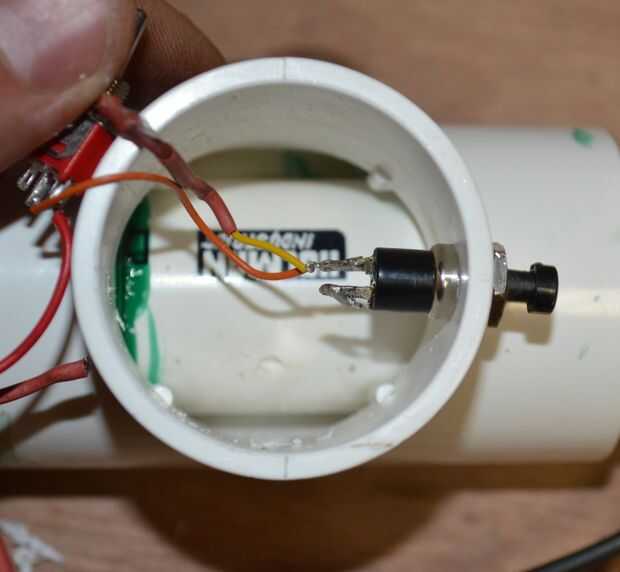

7. a continuación conecte el interruptor y el interruptor del empuje.
8. soldadura de los cables de la válvula a las secciones indicadas en el dibujo abajo.
9. Coloque las pilas y probar.
