Paso 3: conectar todo junto
1. construir la pila de escudo
El Arduino, ginseng y ProtoShield opcional pueden ser apilados uno encima del otro para conectarlos. Aunque podría correr los cables entre los tableros, se diseñan para asiento uno al otro. Comience por colocar la Junta del ginseng sobre la placa Arduino alineando las clavijas en el ginseng para los encabezados en el Arduino. Tenga en cuenta que cuando se coloca correctamente el headphone jack caras forma del conector USB en el Arduino. Dependiendo de tu Arduino, tenga ranuras extras en sus encabezados que no tienen pines en la placa de ginseng - esto está bien, que no son necesarios. Estar atentos al estar las placas para evitar pernos doblados; debe encajar muy bien pero el alineamiento visual es una buena PRECAUCIÓN.

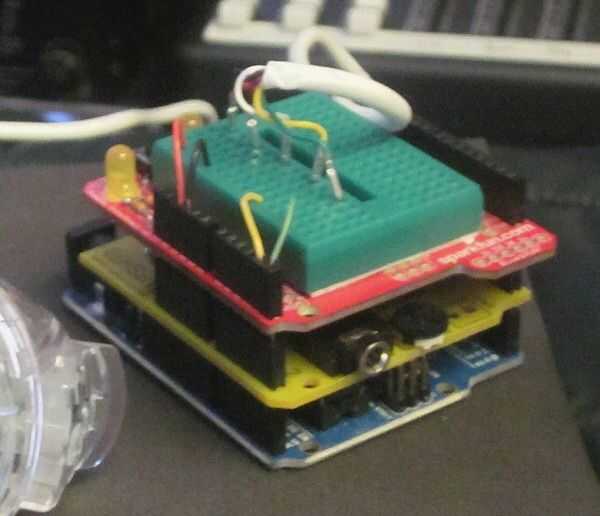

El ProtoShield puede colocarse en el tablero el ginseng si está usando uno. En la siguiente imagen puedes ver que pequeños alambres se utilizan para conectar los carriles de la protoboard con los pernos de la cabecera, permitiendo las clavijas nunchuck para ser colocados en los carriles correspondientes. Si no usas un ProtoShield puede saltarse este paso y utilizar la cabecera de la Junta de ginseng para conectar el nunchuck en su lugar.
2. Conecte el nunchuck a la pila
El nunchuck desmontado tendrá 4 o 5 cables. Necesita conectar 4 cables, por lo que dependiendo de su controlador que tenga uno que no necesite conectarse. En la siguiente imagen puedes ver que el nunchuck Kama tiene 5 cables, pero solo 4 se conectan a la cabecera. Aunque el código de colores de los cables puede ser diferente para los varios reguladores. su norma para el poder de ser rojo y el suelo a ser negro, lo que es fácil averiguar lo que los otros pueden ser. En el controlador de Kama, la codificación de color es:
pin de señal nunchuck encabezado
------------ ------------- -----------------------------------------
encendido rojo 5V (cabezal de alimentación - pin 5)
tierra negro GND (cabezal de alimentación - pin 6)
SCL (reloj) verde A5 (cabecera analógica - pin 6)
SCA (datos) amarillo A4 (cabecera analógica - pin 5)
Si encuentra que su controlador no tiene esta codificación, puede experimentar con las líneas SCL y SCA (pernos de cabecera analógica 5/6) cuando esté listo; intercambio en estas líneas no dañará el airmonica. También puede controlar los comentarios en este instructable; es posible que otros han publicado la codificación de color para el nunchuck que usas.
3. Conecte al sistema de altavoces o sonido
El ginseng puede ser protector conectado ya sea directamente a un altavoz con dos hilos de contacto en el tablero, o a través de una clavija estéreo de 3,5 mm para auriculares o un sistema estéreo (recomendado) usando un iPod como el conector (normalmente de 3,5 mm a RCA). Una rueda de pulgar en el borde de la tabla es el control de volumen. Se recomienda que el primer set del volumen a su ajuste más bajo (tope) para evitar daños en los oídos y llevar el volumen una vez que usted confirma el airmonica está en funcionamiento; Usted verá una luz ámbar en el ginseng Junta que brilla intensamente como el airmonica comienza haciendo su cosa, que es su señal para subir el volumen.
