Paso 6: Regulador de voltaje e instalación USB
Con la tarjeta de circuitos a instalar, estamos listos para instalar los 3, 3V voltaje regulador y cable USB.
Nota: utilicé tubería encogible para proteger de posibles cortocircuitos. Si haces lo mismo, no te olvides poner la tubería en los cables antes de que la soldadura. Sentido común, pero mejor un recuerdo que tener que volver a hacer más adelante.

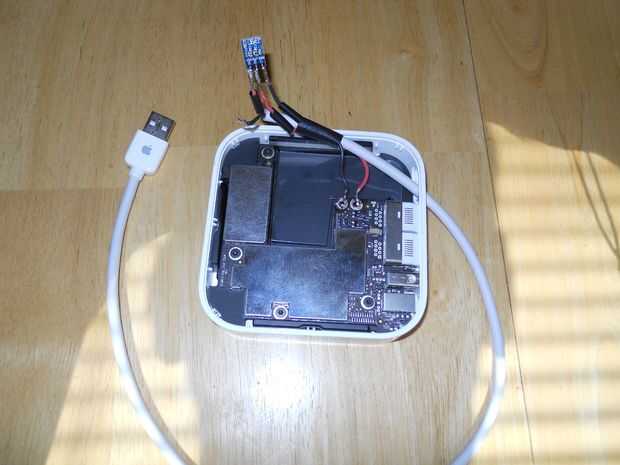

Corte el extremo del cable USB para que tengas un cable con un conector macho USB A. Normalmente, el cable rojo es voltaje positivo, voltaje negativo, el verde es negro y blanco es los datos. No tenemos datos, por lo que puede ser cortadas al ras con el cable de aislamiento/protección. Introduzca el cable USB a través del agujero para el conector de alimentación de la Airport Express antes de soldar. Se soldar el cable rojo con el conector de voltaje en (VIN) en el regulador de voltaje y se soldar el cable negro en el terminal de tierra del tablero del circuito.
Una pequeña longitud de cable con el conector de voltaje hacia fuera (OUT) en el regulador de tensión de la soldadura. Se suelda el otro extremo de este cable al terminal de alimentación del circuito.

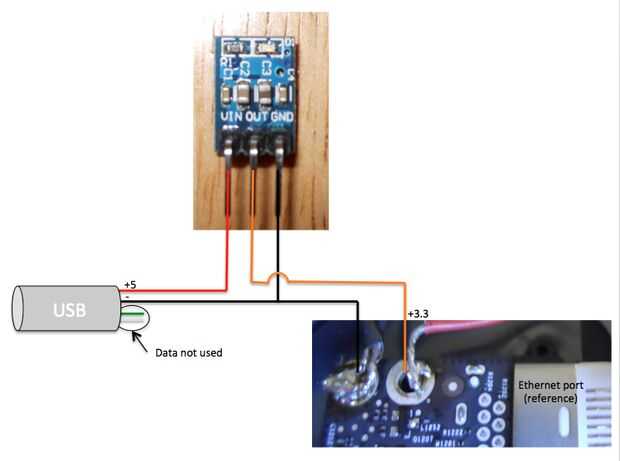

Otra pequeña longitud del cable con el conector de tierra (GND) del regulador de voltaje de la soldadura. El otro extremo se suelda a la terminal a tierra del circuito junto con el cable negro del cable USB. Ver el esquema adjunto.

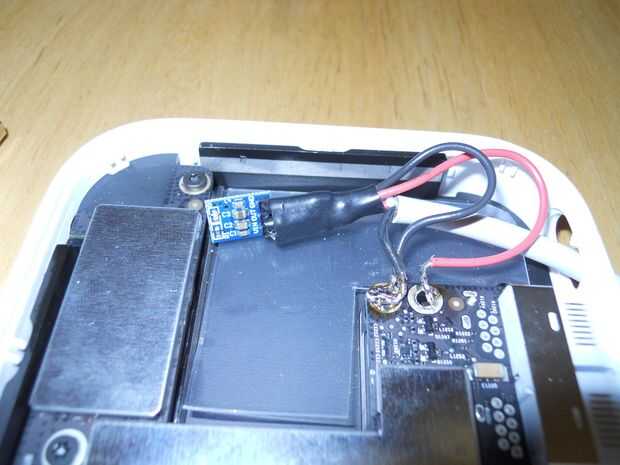

Una vez que todo se suelda, del encogimiento del encogimiento del calor.
* Yo no pretender ser un experto en soldado. No es bonito, pero funciona.
