ADVERTENCIA: Es específicamente en contra de las recomendaciones del fabricante para utilizar PVC para contener aire a presión. Estas instrucciones son para ser usados bajo su propio riesgo.

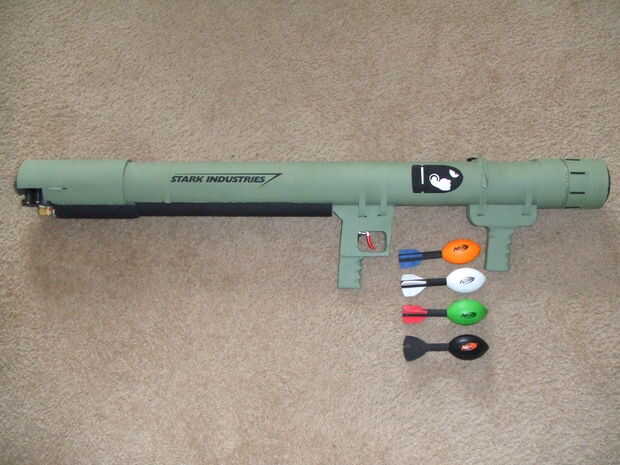

Bienvenido a mi intento de construir un lanzador antiaéreo estilo de PVC coaxial. Este lanzador se purposed para el uso en juegos de simulación militar airsoft. El diseño de la base del cañón fue encontrado en otro sitio y veo que el creador también tiene un instructable publicada aquí. Por favor no dude en seguir o sólo hacer referencia a sus instrucciones tenga mis modificaciones para la leña y los mecanismos de relleno.
Partes:
(2) acoplamiento de deslizamiento 3 pulgadas
(1) reductor de 3 pulgadas x 2 pulgadas
(1) 2 pulgadas resbalón x 1 pulgadas reductor roscado hembra
(1) reductor al ras de 3 pulgadas x 2 pulgadas
(1) slip 3 pulgadas al adaptador del hilo de rosca masculino
(1) slip 3 pulgadas al adaptador del hilo de rosca femenino
(1) sección de tubería de PVC de 3 pulgadas calibre 40 patas 3
(1) sección de tubería de PVC schedule 40 de 2 pulgadas 3 patas
(1) sección de tubería de PVC de 1.5 pulgadas calibre 40 patas 3
(1) tanque 3 pulgadas para lavadora (para baño) del tazón de fuente
(2) tapas de ventilación T de acero 3 pulgadas gas
(1) Rainbird 1 pulgadas válvula de aspersión en línea
(1) lengüeta de la manguera 3/8 de pulgada para conexión de latón de 1/4 de pulgada
(2) 1/4 90 grados macho a guarnición de cobre amarillo femenino
(2) lengüeta de la manguera 1/4 para conexión de adaptador roscado de 1/4 latón
1 válvula de schrader de latón de 1/4 de pulgada
(1) 160 PSI manómetro con conexión inferior de 1/4 de pulgada
(3) 1 pulgada acero tornillos autorroscantes
(1) hoja de caucho
(2) tornillos pequeños
(1) 1.5 pies de cedro de 6 x 2
(1) rifle de aire
(1) ~ 3 pies de aire de 1/4 manguera de presión nominal de menos de 200 psi
(2) pequeñas abrazaderas para la manguera de aire
(4) bandas de pipa 5 pulgadas
(1) banda de la pipa 4 pulgadas
(*) Pintura de aerosol adhesivo plástico
(*) Cinta Teflon
(*) Epoxy
(*) Imprimación de PVC/solvente
(*) Cemento de PVC
(*) Hilo de rosca de goma con TFE
(opcional)
(1) bisagra pequeña
(1) broche pequeño
(*) Etiquetas de la
(*) Pintura acrílica: verde, amarillo, rojo
Herramientas:
Amoladora de Banco
Dremel
Hack saw
Cinta adhesiva o pintores
Taladro inalámbrico
Brocas varias
Pinzas
Conductores del tornillo
Llaves de correa
Sierra de calar
Sierra para cortar ingletes
Lijadora
Papel de lija
Pinzas de madera
