Airsoft rápido fuego Grenade Launcher Mod

Modificación de la incorporada TAGinn Shell Grenade Launcher (B.T.S.G.L.) fue diseñado para ayudar a Airsoft granaderos 40 mm sean más eficaces por: 1) eliminando la necesidad de llevar múltiples proyectiles a, 2) quitando la carga de humping varias conchas y liberando el espacio para llevar más proyectiles, 3) minimizar el tiempo de mantenimiento.

B.T.S.G.L. puede lanzar proyectiles de innovación de juego táctico (TAGinn) 10-16 con un cartucho de CO2 de 12 g y más si enganchado para arriba con un tanque más grande de aire a través de líneas remotas. Puesto que un TAGinn fijo a un lanzador de granadas o modificado para la fuente de aire continuo, no hay necesidad realizar depósitos adicionales. El espacio liberado en el equipo de soporte de carga puede utilizarse para llevar más proyectiles o "clips de la escopeta" (ducha de BB). Además, mantenimiento se simplifica puesto que hay solamente una cáscara TAGinn cuidar.

Esta instrucción se escribe con modificar un lanzagranadas EGLM VFC en mente, pero es posible modificar lanzadores similares con el desplazamiento de nalgas como el M203 y huelga industria estragos o bozal cargando lanzadores como el RPG-7. Sin embargo, no tengo tiempo o dinero para verificar o no la modificación que trabajan en estos lanzadores.

Historia del diseño

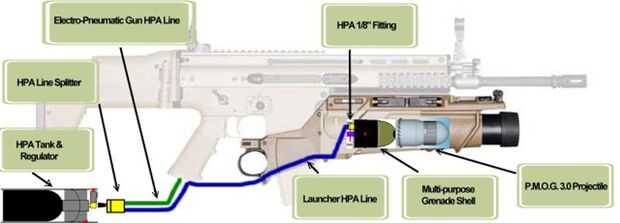

Cuando terminé el proyecto 2.0 () P.M.O.G. en el año 2014, comencé jugando con la idea de modificar mi lanzagranadas EGLM VFC que puede lanzar proyectiles sin las necesidades de proyectiles múltiples. Se me ocurrió la idea después de que vi el diagrama y las instrucciones de la costumbre de CrewChief (http://www.crewchiefpb.com/main/index.php?option=com_content&task=view&id=34&Itemid=1). Mi diseño original era aprovechar un águila fuerza polivalente Granada cáscara a un equipo de aire HPA, pero parece algo engorroso debido a la línea de aire largo (Figura 1).

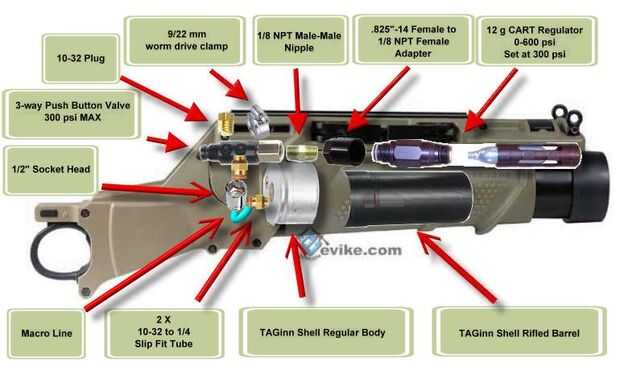

En el año 2015, innovación táctica de juego (TAGinn) anunció su proyecto de lanzador de etiqueta 15 (https://www.facebook.com/airsoftpyrotechnics/photos/pb.623840967679554.-2207520000.1443491161./933670713363243/?type=3&theater), que contó con un lanzador compacto con cartucho de 12 g CO2 como fuente de energía. El pequeño tamaño del lanzador etiqueta 15 me hizo cambiar mi diseño usar CO2 como fuente de energía también. Por cierto, TAGinn lanzó un nuevo modelo de shell que utiliza CO2 no reglamentada como fuente de energía, por lo que planea hacer uso del nuevo modelo de la cáscara, como lo sería prescindir de las necesidades de un regulador con el más viejo modelo de la cáscara (Figura 2). Por desgracia, no esperaba que la válvula de pulsador en la plataforma de aire tiene sólo una potencia de 300 psi, y el orificio de llenado en el nuevo modelo de la cáscara es empotrable. Como resultado, tuve que utilizar el viejo modelo de la cáscara y añadir un regulador a la plataforma de aire (Figura 3). Aún así, el sistema completo sigue siendo bastante compacto y funciona bien.

Consideraciones de seguridad

La modificación de B.T.S.G.L. viene con dos capas de protección de sobrepresión. El TAGinn Regular de Shell está diseñado para una presión máxima de 450 psi y la válvula de 3 vías botón está diseñada para una presión máxima de 300 psi. Si la presión del gas supera estos límites, el sistema será muy difícil de manejar, como el gatillo y válvula congelará. A 300 psi, el TAGinn los viajes de los proyectiles en un promedio de 117 fps, tienen la densidad energética de 1.58 J/cm ^ 2 y puede causar sangrado de 3 mm en arcilla balística. A 450 psi, el TAGinn los viajes de los proyectiles en un promedio de 174 fps, tienen la densidad energética de 3.44 J/cm ^ 2 y puede causar 7 mm de sangría en arcilla balística. Ambas presiones de gas están bien dentro de límite de seguridad de 44 mm.
