Paso 9: Paso 9: montaje de entrada y caja de presentación

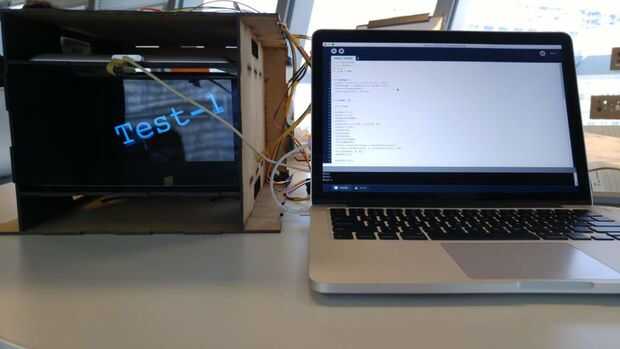

(1) la Asamblea de la pantalla y el cuadro de entrada se muestra en el siguiente vídeo:

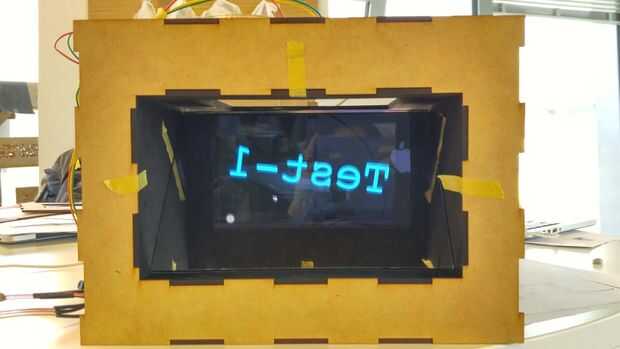

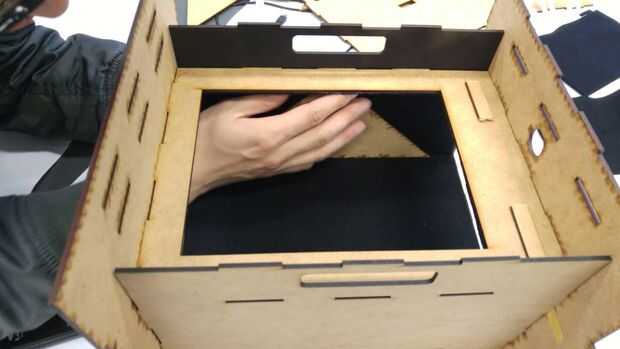

(2) a continuación especificar detalles adicionales que ya se muestra en el video para añadir claridad. El triángulo se coloca dentro de la caja como se muestra en la imagen siguiente (imagen a continuación que se muestra en color madera en cuadro. Debe estar cubierto por sacudimiento negro) para sujetar las 2 piezas de acrílico. Asegúrese de que la posición del triángulo 2 frente a la unos a otros se alinean.

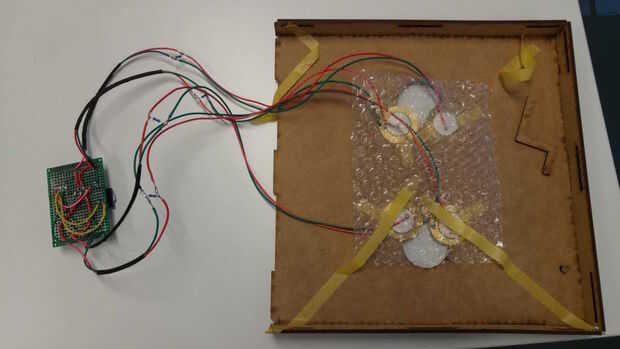

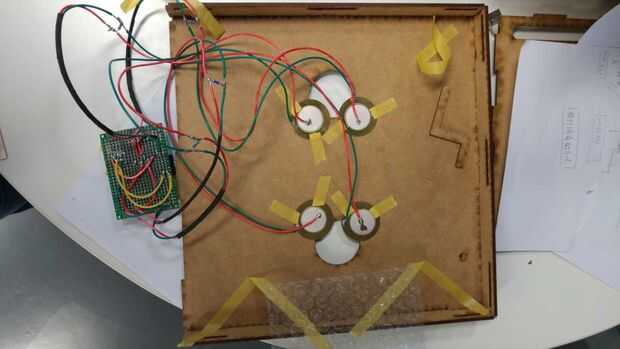

(3) la abertura en la parte superior es para el lector de RFID. Hay una abertura en un lado de la caja para el cable USB. Los cuatro sensores piezoeléctricos para fijarse en la parte inferior del interior de la caja de entrada como la siguiente imagen.

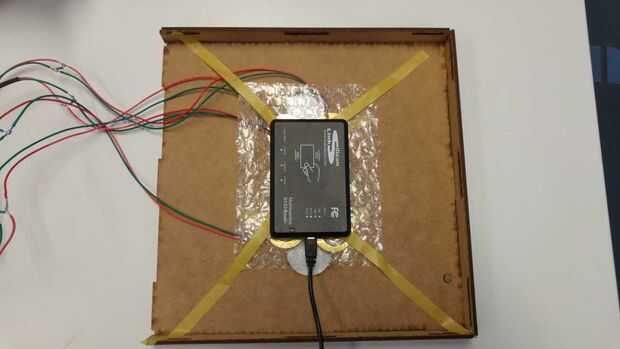

(4) Coloque un trozo de plástico de burbuja o negro vaivén entre el sensor piezoeléctrico y el lector de RFID para dar algún amortiguador a los piezoeléctricos metros para protegerlos.
(5) Coloque un trozo de MDF mismo tamaño como el lector de RFID entre el abrigo de burbuja / mecen y el lector de RFID.

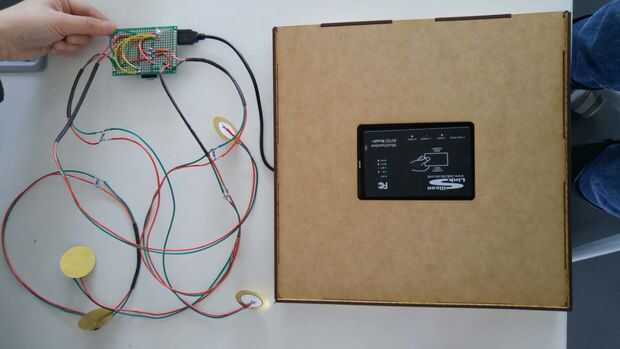

(6) por último, coloque la pieza de arriba con el lector de RFID de apertura en la parte superior. Lugar un pedazo de MDF mismo tamaño al lector a la apertura a ocultado al lector.

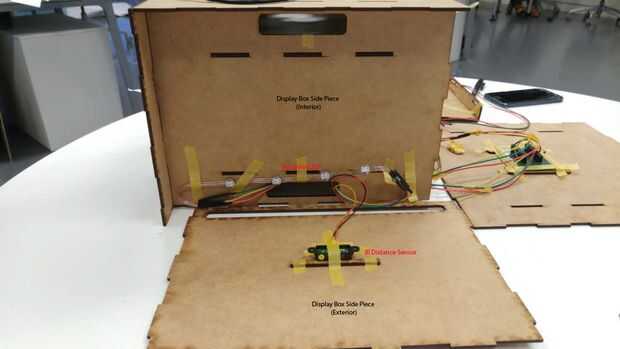

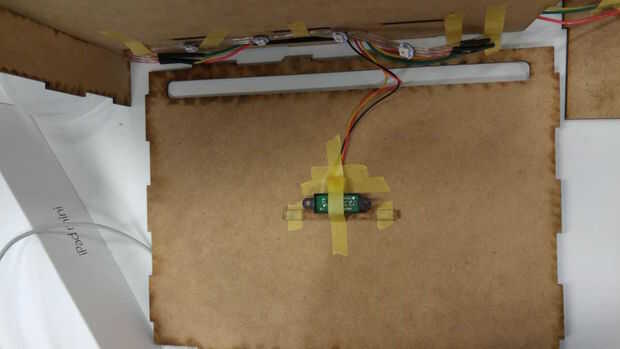

(7) une las luces LED y Sensor de distancia de IR a las piezas laterales de la caja de presentación. Repita para el lado izquierdo y derecho siguiendo la imagen de abajo.

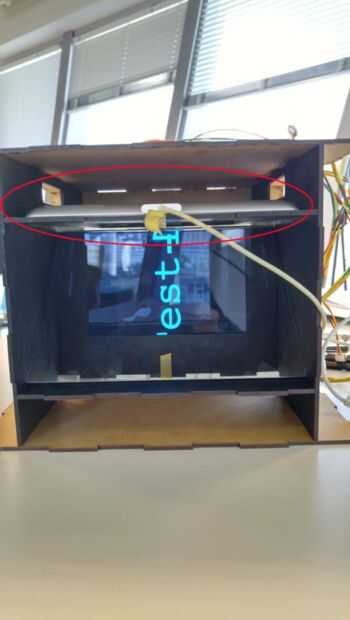

(8) Coloque el iPad que mini en el compartimiento indicado a continuación. El cable USB que conecta el ordenador y el iPad se debe ejecutar siguiendo el vídeo por lo que el cuadro puede ser cerrado.
(9) finalmente, coloque las piezas laterales para cubrir el iPad Mini e interno del cableado como sigue.
