Paso 4: Paso 4: la soldadura de la placa Arduino con los sensores y actuadores.
(1) antes de soldar los sensores y la luz a la Junta, asegúrese de que se realizan las siguientes:
(a) soldadura de 2 conjuntos separados de 4 luces LED juntas en el paso 3.

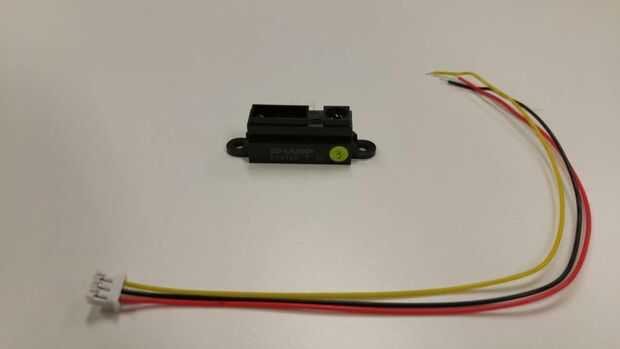

vino (b) Conecte el cable con el sensor de distancia IR dejando el extremo de cable suelto que conectarse a la placa.

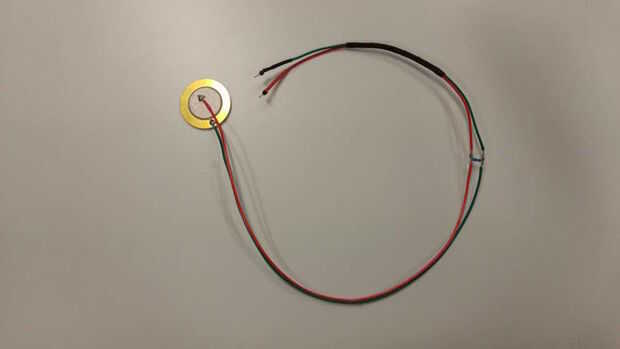

(c) el medidor piezoeléctrico de la soldadura y asociar resistencias por paso 2

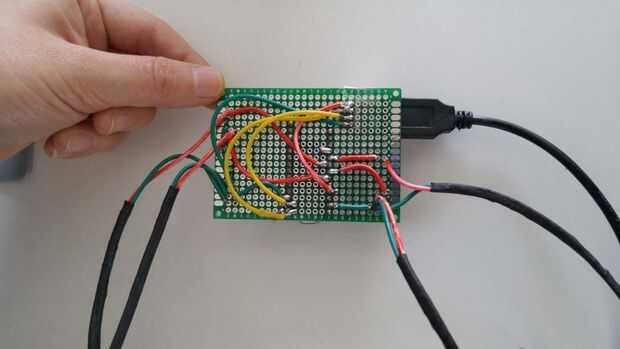

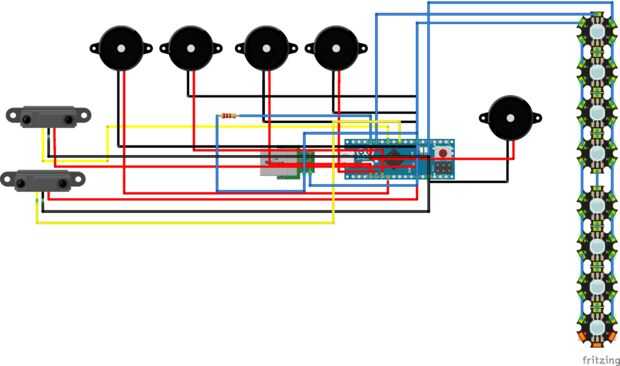

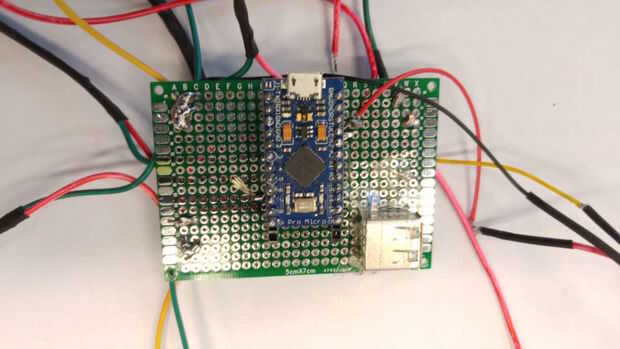

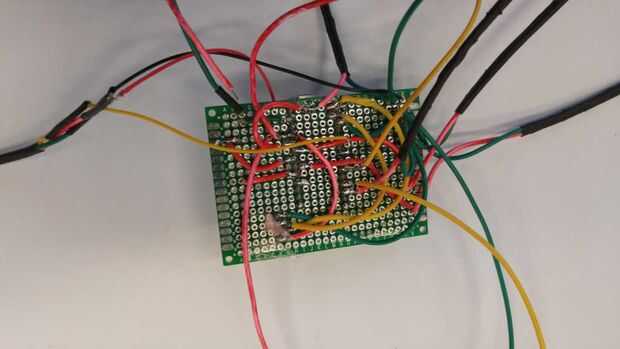

(2) 4 x metros de piezoeléctricos para la detección de la presión de la estampación, 1 x metro piezoeléctrico para detectar la presión de aire de un golpe, sensores de distancia de IR de x 2 y 2 sets de 4 LED de Neopixel cada sello de retroalimentación se detecta son todas soldadas a una placa de Micro Arduino, mientras el lector está conectado a la misma Junta mediante cable USB. Coloque todos los componentes como los cuadros y el esquema a continuación. Usted puede hacer la Junta tan pequeño como sea posible. Coloque todos los componentes como las imágenes de abajo. Usted puede hacer la Junta tan pequeño como sea posible.

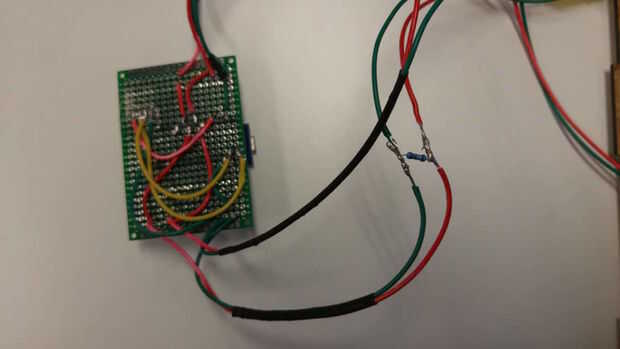

(3) RE el orden de soldadura, se recomienda soldar los metros piezoeléctrico para detectar la presión de sellado primero en las cuatro esquinas de la placa de circuito impreso.

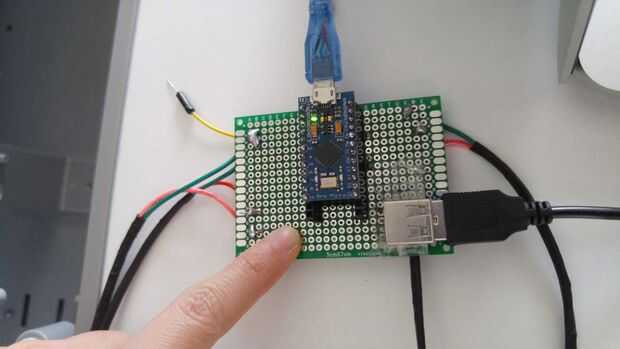

(4) en segundo lugar, el receptor de RFID lector USB primero a tablero del circuito impreso. USB de lector tiene 4 conectores. RX del USB necesita conectar a TX del Arduino y TX del USB necesita conectar al Arduino RX. Los otros 2 conectores de USB necesita conectar a VCC y tierra de Arduino. Si tu lector no lee nada después de soldar, que tenga el TX y RX invertida o mal conectado.

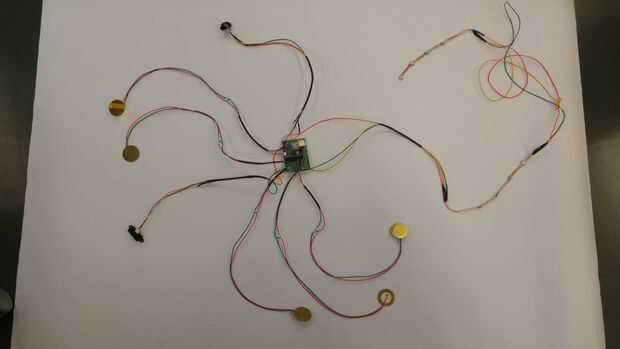

(5) y el resto en ninguna orden particular. Sirvase tomar como referencia la longitud del cable cuando suelde. Como se puede ver en el vídeo del montaje de la caja, el cable es largo porque los sensores y LED luz tendría que correr a lo largo de la caja en lugares específicos por lo que la longitud es necesaria.
