Aislar los circuitos de tu arduino con optoacopladores

Un optoacoplador, también llamado un fotoacoplador, aislador óptico o opto-isolator es un pequeño chip que transfiere las señales entre dos aislados circuitos utilizando luz. Un optoacoplador básico utiliza un led y un fototransistor, la más brillante del led la corriente más debe pasar por el fototransistor. Para obtener más información sobre cómo optoacopladores funcionan revisa este link ( OPTOACOPLADOR )...

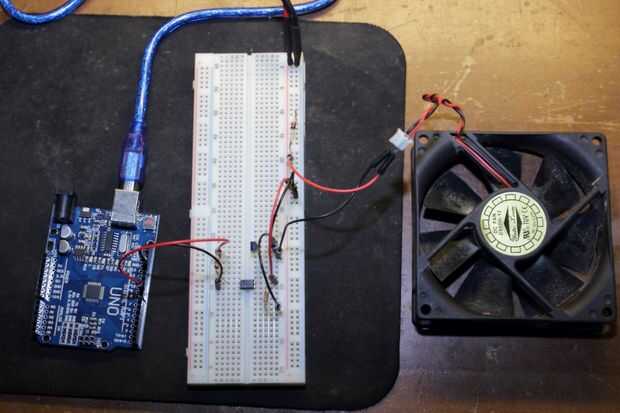

En este instructable le mostraré cómo aislar y controlar la velocidad de un ventilador de PC de 12v con la placa ARDUINO, este circuito podría usarse para muchas cosas con pequeñas modificaciones al circuito de control.

Así permite comenzar!

Etiquetas: Arduino, Bricolaje, Circuito, Motor, Control, Regulador, Ventilador, Transistor, Aprender, Optoacoplador, Sharp, Acoplador, Óptico, Aislar, Fotoacoplador, Suportada óptico, Opto-aislador, Opto, Suportada, PC817
