Paso 11: Ajuste la inclinación del motor

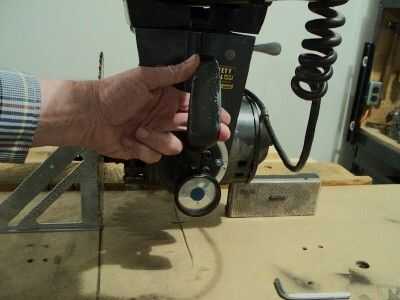

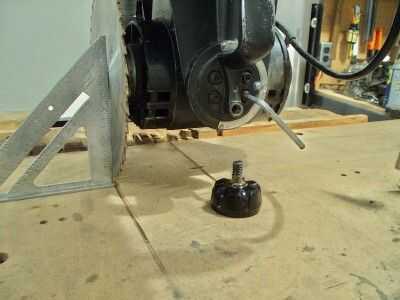

El motor es más pesado en el lado derecho y se comba. Un truco aseado para alinear la inclinación motor fácil es poner un bloque en el lado derecho del motor. La manivela que sube y baja de la columna puede ser cuidadosamente ajustada para hacer la hoja paralela a la pierna de la Plaza. Coloque la perilla de fijación en el lugar. Dejarlo suelto. Empuje el mango hacia la derecha para sacar el juego. Apriete la perilla de ajuste. Ajuste suavemente los parte superior dos tornillos Allen, alternando entre ellos. Retire la perilla y apriete los dos tornillos de Allen la parte inferior. Vuelva a insertar el botón. Gire el motor en su sitio y bloqueo de la knob.* Marque la hoja con la Plaza. Ajustar el puntero en la escala de grado, si es necesario.

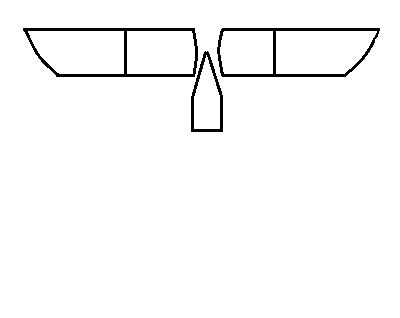

Cuando se compre mi sierra en la tienda la perilla de inclinación de motor no bloquear el motor en su lugar. El mecanismo interno consiste en una cuña de metal empujada hacia adentro por la perilla. Ver el tercer gráfico. Los lados de la cuña de empuje hacia afuera contra bastidores internos, dos conjuntos de dos cilindros de nylon. Los cilindros de nylon al lado de la cuña del metal tienen un extremo cuadrado y una redondeada. Uno de ellos había sido insertado al revés en la fábrica. Tuve que quitar el motor del yugo. Marcas de pintura en el pivote trasero del motor me ayudaron a volver el motor en su lugar otra vez.
