Paso 13: Revise para talón
Use una escuadra de enmarcar para verificar que el talón. Coloque una pierna contra la valla. Traiga la otra pierna contra la hoja de sierra. Si no hay ningún talón, la Plaza y la hoja de sierra se reunirán constantemente desde la parte delantera de la hoja a la parte posterior. Si hay un espacio en forma de "V", la hoja tiene un talón que tendrá que ser eliminado. (El martillo en la primera foto está apoyando la plaza por lo que puedo comprobar para talón debajo del motor para más exactitud).

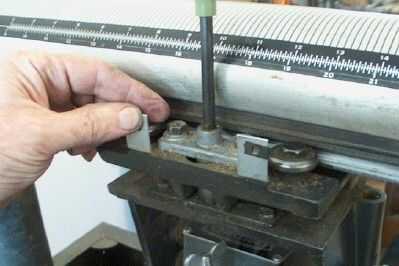

En la segunda foto mi puntos dedo a uno de los dos pernos bloquear el indexación montaje de pin. Afloje los dos pernos del montaje de pin y una cantidad moderada pueden deslizar izquierda o derecha. Levante el pasador de indexación y gire el yugo hasta que el cuadrado indica que el talón se ha ido. Cierre suavemente el yugo en su lugar. Empuje el indexación pin de montaje a la derecha de la foto y trabar con los dos tornillos. Aflojar el yugo y swing en su lugar. Apriete la palanca del yugo. Compruebe la configuración con la Plaza otra vez. (La mayoría cierta prueba es hacer algunos cortes en algo de madera y ver cómo funciona la sierra).

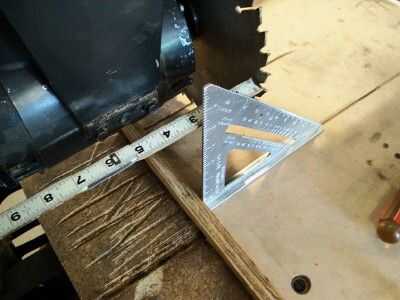

Esto puede ser un proceso muy tedioso. Creo que tengo justo, pero cuando Afloje el yugo y swing en su posición contra el pasador de indexación, aprendo que soy "off" una fracción de un grado, tal vez más. He encontrado un ajuste fino no es demasiado difícil si apriete el tornillo que fija el ensamblaje del yugo en su lugar en el brazo, afloje la palanca cromada que bloquea el yugo, hale el pasador de yugo mitad de su toma de corriente (es cónica, que permite cierto control sobre cuánto el yugo puede dar vuelta en estas condiciones.) , gire el yugo contra el pasador en la dirección deseada, el yugo de la cerradura con la palanca cromada, afloje los pernos de montaje perno indexación, permita que el perno para instalarse en su zócalo, deslice el montaje tanto como sea posible en la dirección deseada y bloquear los tornillos de montaje. Luego gire el yugo en su posición otra vez y revise la alineación. (Ver la tercera foto para un sistema útil. Cuando se utiliza este sistema para arriba, mueva la plaza al otro lado del motor y verifique la lectura en la regla. Ajustar hasta que la lectura de ambos lados es lo mismo).
Usan las cosas mecánicas. Indexación de agujeros que una vez fueron precisos puede usar diferentes tasas para que una sierra ajustado buena transversales con tacón de no mostrar un poco de tacón en cortes al hilo. Ver este Instructable para mi una solución relativamente sencilla para restablecer la precisión a la indexación holesthir.
Brazo radial todos vio ajustes tiene algún juego en ellos. La sugerencia es configurar la sierra para que extraiga siempre juego por desplazamiento de la parte que se pueda colocar en la misma dirección. Siempre opté por sacar el juego por desplazamiento de las piezas en sentido horario. Significa resbalar el pin de montaje a la derecha en la foto antes de bloqueo hacia abajo con los tornillos después de que la palanca cromada en el lado derecho de la sierra se aflojó y el yugo fue rotado para quitar cualquier talón por lo que la palanca cromada podría apretarse otra vez.
Hacer algunas transversales y algunos rip cortes en algunos restos de madera y compruebe los cortes para el talón y para Plaza. Si todo ha ido bien, ahora tiene un brazo radial precisamente ajustado vio. Como se mencionó en la introducción, sierras de brazo radial salen de ajuste a través del uso, a través del movimiento y a través de golpes y baches que parecen inevitables en un taller. Mayoría de los usuarios todos los principales parámetros de precisión verificará antes de comenzar cualquier proyecto especial. Es importante establecer la sierra en los pasos que se muestran aquí porque ajustes posteriores dependen de la configuración anterior de ser preciso.
