Paso 5: Preparar la Asamblea de motor yugo para el desplazamiento en el brazo
![]()

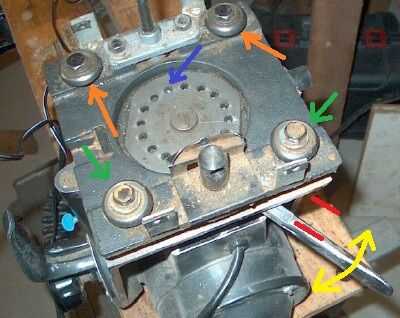

La foto muestra la parte superior de la Asamblea de motor yugo. La palanca que se aprieta el yugo para evitar la rotación izquierda o derecha durante el uso es el cromo brazo debajo de la flecha amarilla. Tire de él hacia la parte posterior de la sierra para aflojar el yugo por lo que se puede rotar. (Un pasador resorte cargado debe también levantado y sostenido. Hay más sobre el ajuste de este perno de lanzamiento más adelante en la discusión de la eliminación de talón). Observe las dos líneas rojas. Cuando la palanca está firmemente, la palanca debe estar detrás de la esquina del yugo por sobre la distancia entre las dos líneas rojas. Como la sierra, la palanca llegará más cerca y más cerca de la esquina del yugo yugo está apretado. Se puede ajustar. Observe la flecha azul. Puntos para un agujero particular en una rueda llena de agujeros. En este orificio hay un tornillo de bloqueo. Quitar con una llave de Allen debajo del yugo. Girar el volante con los orificios hacia la derecha uno o dos orificios y vuelva a insertar el tornillo de abajo. El mango ahora debe bloquear el yugo con la cantidad apropiada de espacio antes de que sea demasiado cerca de la esquina.
Observe los rodillos del rodamiento de cuatro. Los dos marcados con las flechas naranja tienen levas excéntricas. Como el montaje pernos se giran hacia la derecha, los rodillos se muevan hacia el centro de la Asamblea de yugo. Simplemente las indicadas por las flechas verdes del perno a la parte superior de la Asamblea de yugo sin cualquier levas excéntricas. Estos rodillos soporte del conjunto de yugo sobre la manera de empotradas en el brazo de la sierra.
Nota: En algunas sierras un poco más nuevos los rodillos de cojinete son cóncava y no convexa. En vez de montar en forma empotrada, cabalgan contra redondas a los lados del brazo de la sierra.
