Ajuste y utilizando interruptores autoguiado hacia el blanco para los Routers de CNC Industrial (1 / 5 paso)

Paso 1:

Hay un interruptor para cada eje. Usted debe ser capaz de verlos si quita las tapas cosméticas desde la izquierda y sobre el eje del mismo. La Y y Z se activará cuando vienen cerca de la lengüeta metálica en los ejes. Sus ejes hacia la izquierda de la frente (Y) (X) y Top (Z) va a tocar esos tabs a los interruptores. Si no lo tocan, puede que necesite ajustar por lo que hacen.

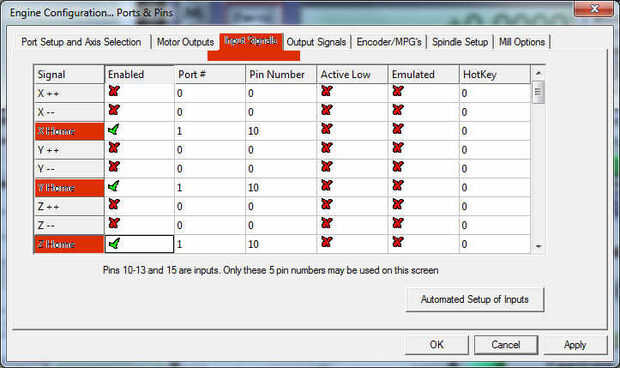

Lo que permite los interruptores se realiza en Mach 3 por seleccionar "Configuración" del menú superior, seleccionar "Puertos y alfileres" el tirar abajo de menú y seleccionando la pestaña de "Señales de entrada". Usted querrá ver que las filas marcadas X casa Y hogar y Z Home, están habilitadas con una marca de verificación verde. Luego asignará cada una de estas filas para "Puerto 10 1 Pin" como se muestra en esta captura de pantalla. Éxito de "Aplicar" y luego "OK"
