AKINA - mi Evo

aquí es mi bebé.
Voy a enumerar los Mods así como algunos pasos simples pero de cómo hice el cableado asi que quizas que justificará un poco.

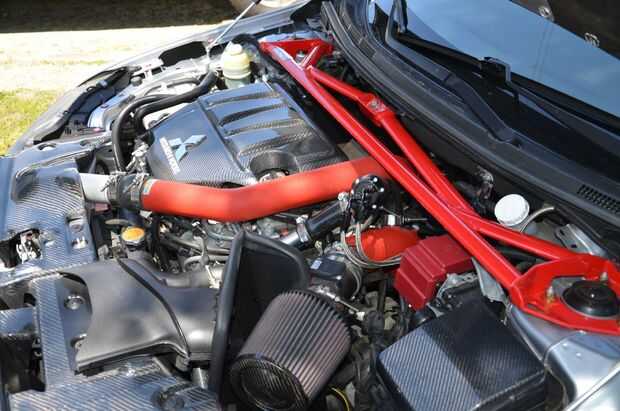

Imagen principal: Motor de Bahía

Mods de rendimiento
K & N Typhoon ingesta y UICP
Válvula de desviador de Synapes
Tubería de válvula viene de la LICP escape HKS
Bloque de vacío
Solenoide de impulso de Puerto Grimmspeed 3
JDM deportes Strut Brace
UN accesorios y mangueras de trenzado de acero para la mayor parte de las líneas de vacío (esto fue para que sea más fácil romper cosas tanto como mostrar más el debe ser más resistente)

Mods de rendimiento no Visible:
MAPA rendimiento O2 eliminando la bajada de aguas
200 células Hi Flow gato
Escape invidia Q300
Atento ROM por Evo oro

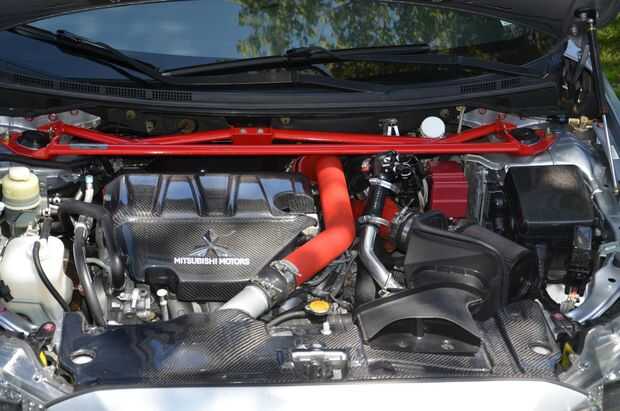

Figura 2: Principal compartimento de motor

No mostrar Mods irás
Cubierta motor CF: tomé el diamante posterior insignia cuando me de le marca y usa una pistola de calor para mejorar el contorno de la placa a la cubierta del motor y utiliza cinta de 3 M para fijarla. Vinilo solo el Mitsi Motorsis pero ha durado)
Tapa de radiador de CF
Las cubiertas de la caja de fusibles CF fueron libres porque echan a mi pedido.
CF Hood puntales que siempre pongo campana struts en cada coche es mucho más fácil trabajar sobre ella sin la barra de apoyo

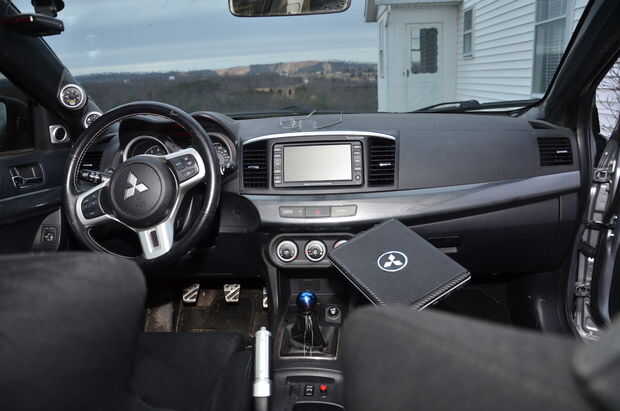

Cuadro 3: Interior Mods
Medidor de Boost AEM
Banda ancha AEM
2 puertos de una cubierta de Pilar (jadeado negro)
CF acompañante A Pilar
Es de lado izquierdo del volante los controles de audio y palanca de tracción (asfalto, grava, nieve) está situado en la consola central
TWM corta palanca de cambios
Palanca de titanio quemado
Detector de radar es difícil en. El botón rojo al lado del botón de control de tracción es un botón MUTE para el Detector de Radar
Coche PC (Dell Mini9 - algo modificado y actualizado). La PC del coche está conectada a un ODBII y puede iniciar sesión como flash y realizar ajustes en la centralita.

Cableado:

Para el detector de Radar con cable disco duro:
Montada por visera alambre corre corre en el moldeado y abajo detrás de la A - Pilar (por favor Nota: cuando trabaje en el automóvil, electrónica o de otra manera Desconecte la batería de su coche. Hay bolsas de aire detrás de la mayoría A pilares en vehículos modernos! ), cuando llega al panel de patada el poder sube a la caja del fusee en reemplazo. Que otra parte corre bajo la guardia de paso lateral y bajo el asiento del conductor. Tomé un adaptador de alimentación de escolta aparte y ponerlo en un pequeño recinto. Me re soldar los cables al botón de silencio y fuera a funcionó bajo la consola central. Usé un un interruptor de botón en blanco que usan para llenar las Naciones Unidas utiliza opciones y perforó un agujero y poner un interruptor momentáneo en él. El cableado del interruptor es 2 conectores pin utilizados en conexiones RC o PC por lo que puede ser desconectado cuando se trabaja en otras cosas en la consola central.

El cableado de banda ancha:
Banda ancha desciende a través de la A - pilar al panel de patada y poder sube a la caja de fusibles a pigyback otro. Los otros dos cables (podría ser 3 que se me olvida) se extienden a un conector RS 232 personalizado. Esto va detrás de la radio y detrás de la guantera. Se conecta en KEYENCE USB al adaptador RS 232. que va a un pequeño 4 puertos USB todos ubicado detrás de la guantera.

ODBII:
Tengo un conector ODBII de ángulo recto siempre conectado en el puerto ODBII (esto es eran la diagnosis de tu coche, o inspectores de enchufe para inspección) esto va a un ODBII para lector USB que funciona detrás de la radio y en detrás de la guantera. Esto también se conecta en el hub de 4 puertos USB.

La PC del coche:
El poder se tira del alumbrador del cigarrillo 12V o toma de corriente de 12V, si eso es lo que llaman ahora. Va a un adaptador de alimentación que se encuentra entre la consola central y reposabrazos de centro (ajuste apretado pero funciona). El USB del concentrador de nuevo por la radio y abajo aunque la consola central. Regresar en la parte inferior de la consola central por la parte delantera del asiento y corre hasta el titular de PC de cuello ganso.

El titular de PC de cuello de ganso se monta en el soporte del asiento del pasajero delantero

Bueno espero que con lo alambré cosas justifica el post ya que estoy muy orgulloso de ella y los Mods hechos.

No recibo en el medidor de Boost, pero desciende a la energía de la misma manera y a través de la quema de fenderr y en el compartimento motor. Era un dolor y puede haber otras maneras de hacerlo y sería sin duda sacar todos los foros posibles para una como para antes de hacerlo.

De cualquier manera que es mi bebé!

Etiquetas: Coche, EVO, Mods, Gunther45
