Paso 6: Colocación de los conectores
1 naranja y blanco a rayas
Naranja 2
3 verde y blanco a rayas
4 azul
5 azul y blanco a rayas
Verde 6
7 marrón y blanco a rayas
8 marrón

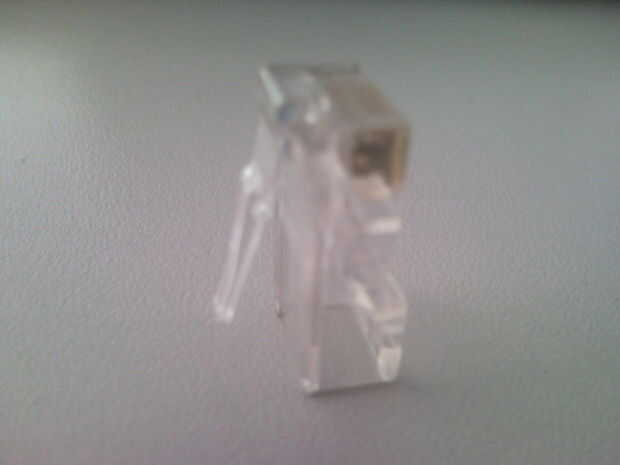

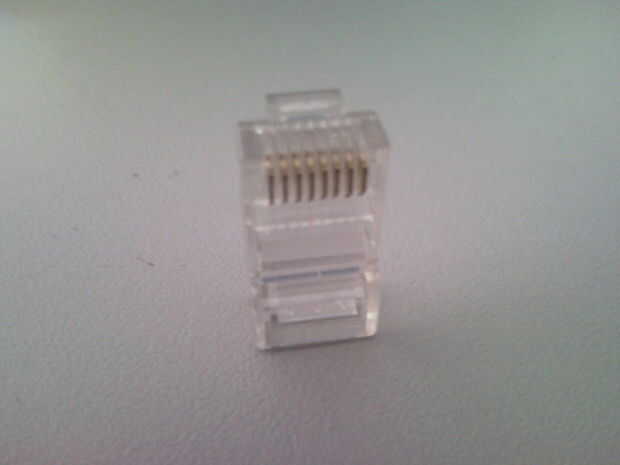

Con el contacto de metal (generalmente oro color) prensar los dientes del conector RJ45 hacia usted, (la pinza de plástico poco mirando hacia fuera) pin (naranja y blanco) está a su izquierda.

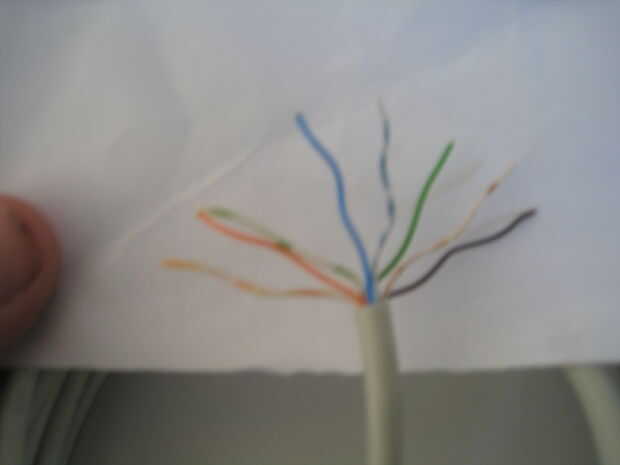

Teniendo cuidado de no cortar los cables de colores, recortar unos 3 centímetros del aislamiento del exterior. Es mejor conseguir los cables en orden y a antes de ir más allá. Una vez en orden me gusta cortar aprox medio cm de las puntas a la vez. Esto deja un borde incluso agradable que ayuda a garantizar que todos los cables tienen contacto con los dientes dentro de los RJ45.

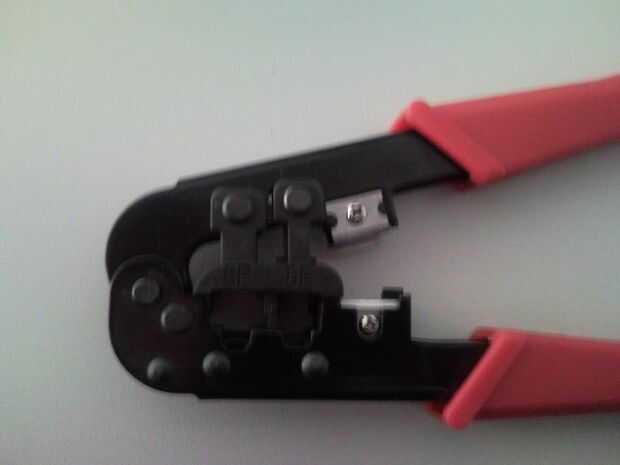

Ahora que los cables estén en su lugar necesita Coloque el conector entero en la Crimpadora y apriete firmemente. Ambos lados de este cable necesitan el mismo orden exacto. No invierta el orden. Un adaptador hembra puede utilizarse para hacer esto más largo después de la construcción.
