Alambre 3 Arduino teclado matriz (1 / 4 paso)

Paso 1: Identificar los pines del teclado

En la base del teclado son 7 terminales de soldadura.

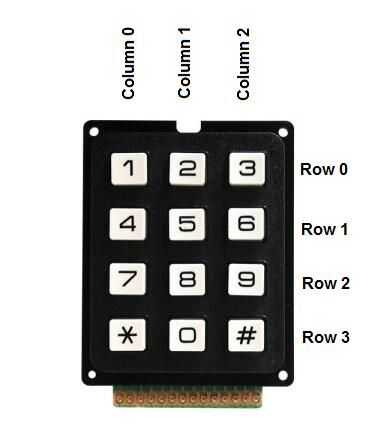

Teclado puede considerarse 3 "columnas" y 4 "filas" - ver foto.

Primer paso es para que la soldadura terminal representa cada fila y que representa cada columna. Escribir todo como vas, muy fácil de mezclar todo.

Esto se ha descrito y necesita seguir las instrucciones sobre cómo hacerlo en este tutorial de teclado de Arduino:

http://www.Arduino.CC/Playground/Main/KeypadTutorial
