Alambre 3 Arduino teclado matriz (2 / 4 paso)

Paso 2: Cableado para las resistencias

Lo siguiente es la matriz de resistencias de alambre.

Como puedes ver hay un solo cable a pin entrada analógica 0 en Arduino, además de una conexión a + 5V en el Arduino y también uno a GND (tierra)... 3 cables en total.

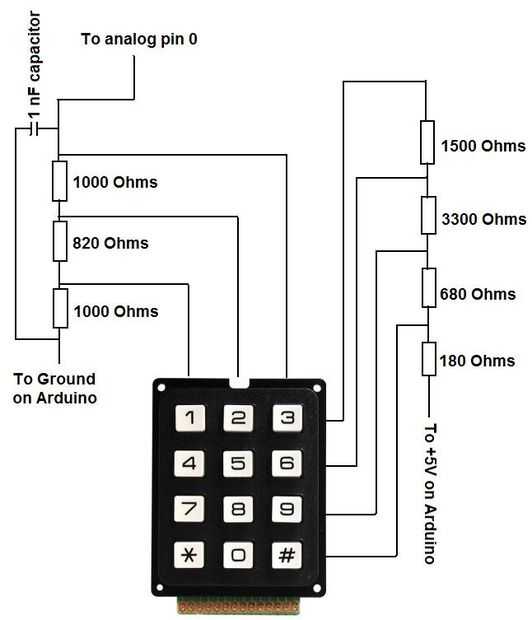

Habiendo trabajado sus filas y los cables de la columna, tiene que seguir este esquema.

Usar cable de cinta ya que hace cosas (relativamente) limpio.

El condensador pequeño existe prevenir la interferencia inducida en los cables se transmiten como una tensión a la entrada analógica produciendo errores.
