Paso 1: conocer el cableado
yellow___12v
red___5v
orange___3.3V
Black___ground

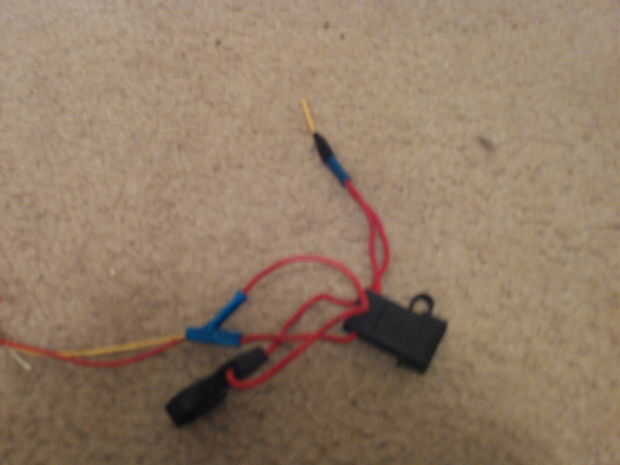

Cableado de estéreo:
Red___ign sitch
yellow___constant 12v
black___ground
Muy importante!!! En orden para su fuente de alimentación trabajar cuando no está conectado a la placa, el cable verde debe conectarse a cualquier cable a tierra.

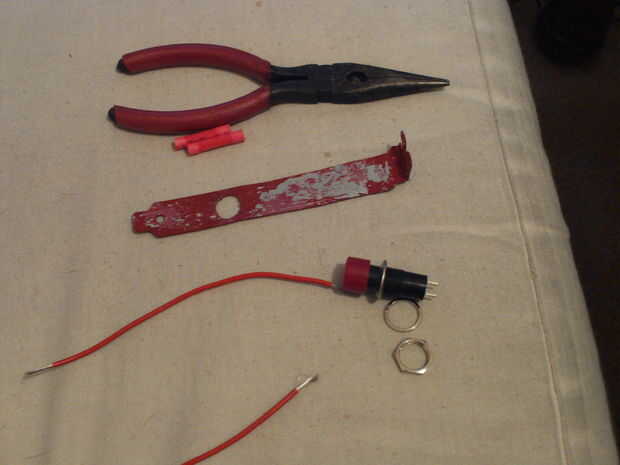

Si desea añadir un interruptor para la fuente de alimentación para que no tenga que desconectar todo el tiempo,

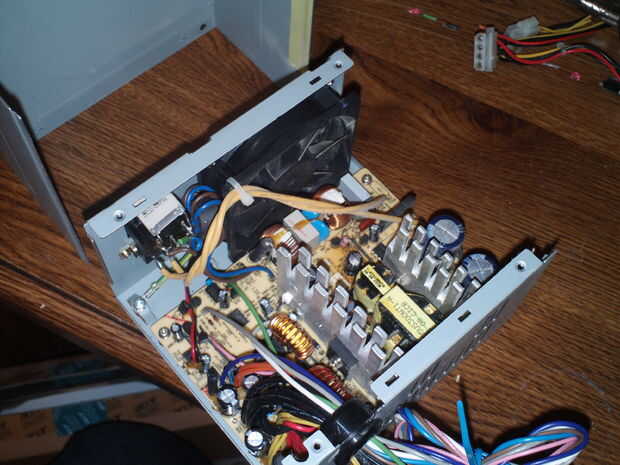

-desmontar con cuidado el adaptador de red.
-Tenga cuidado de no tocar los condensadores.

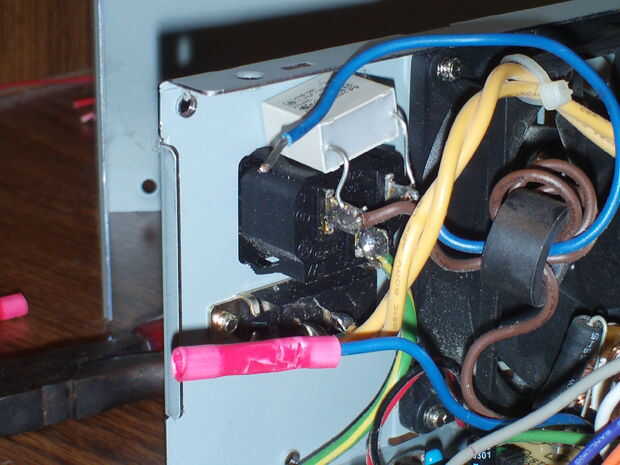

-Corte el cable azul (positivo), lo tira y añadir un conector de tope a cada extremo del hilo azul.

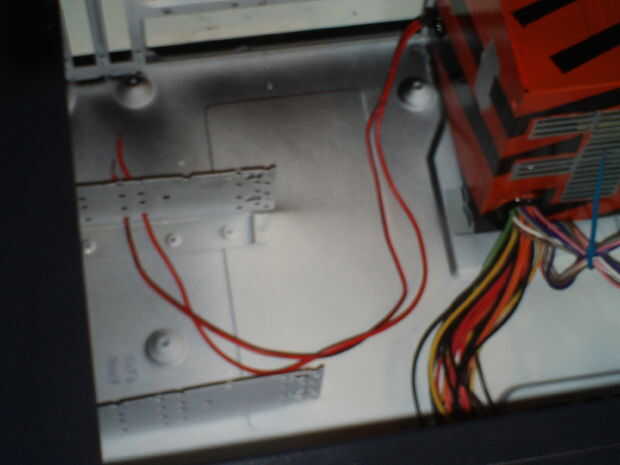

-Entonces conecta suficiente alambre para extender al interruptor (dependiendo de donde lo pongas).

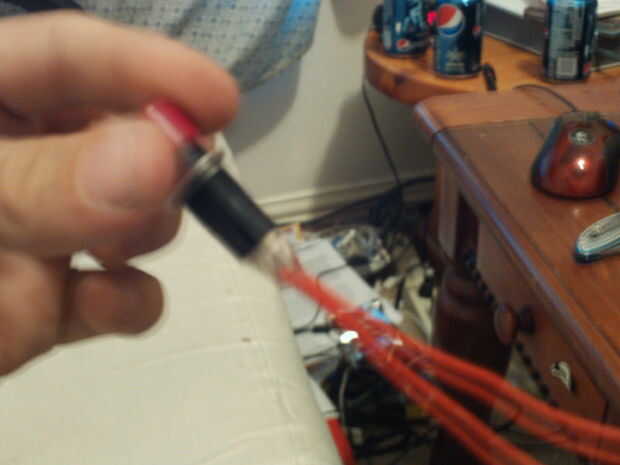

-Conecte el cable al interruptor. usé pegamento caliente para evitar que los cables tocan el interruptor.
ASEGÚRESE DE QUE SU CABLE DE ALIMENTACIÓN PRINCIPAL ESTÁ DESCONECTADO. He hojeado el interruptor cuando se agrega en el interruptor.
