Alarma barata trampa para ratones inalámbrico usando un ATtiny85 (1 / 8 paso)

Paso 1: Herramientas y materiales

Si no tiene alguno de los componentes a mano EBay es tu amigo. Tratar la fuente como muchos de los componentes como sea posible de un solo vendedor para ahorrar en gastos de envío.

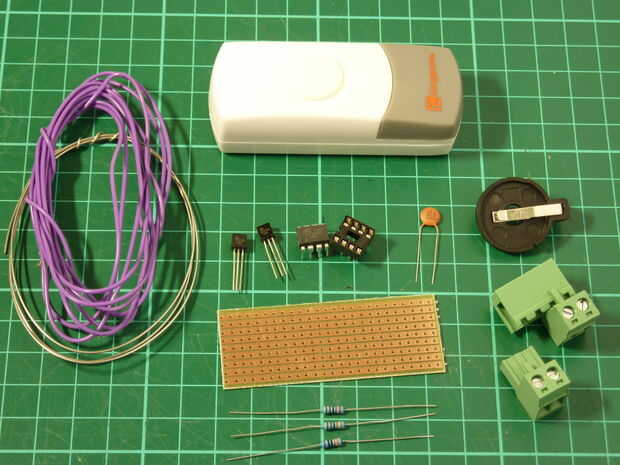

Materiales

  1. ATtiny85-20PU microcontrolador (o ATtiny45).
  2. 8 pines zócalo de DIP IC (barato es bueno!).
  3. batería de botón CR2032.
  4. soporte para batería CR2032 pcb.
  5. Conectar timbre inalámbrico (más barato en la tienda!)
  6. placa perforada de agujeros de 9 x 25.
  7. transistor de npn 2n2222 (x2).
  8. 10KΩ resistencia de 1/4 Watt.
  9. 330Ω resistencias de 1/4 Watt (x2-opcional).
  10. condensador cerámico de 100nF.
  11. 4 pernos 5,08 mm Pitch Pluggable bloque Terminal (opcional)
  12. Una adecuada longitud de alambre delgado aislado.
  13. Algunos desnudos puente de alambre.

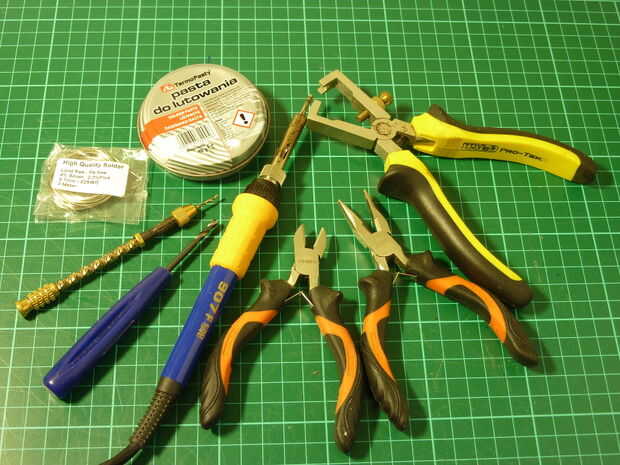

Herramientas

  1. Soldador - sin necesidad de una fantasía!
  2. Herramienta de corte de placa perforada pista - o una broca de 4mm-ish de propósito general
  3. broca de 1,5 mm - para ensanchar los orificios en el tablero para acomodar los terminales de tornillo (opcionales).
  4. Taladro de Arquímedes para sostener la broca por encima (opcional)
  5. Multímetro digital (opcional).
  6. Pelacables o cuchillo.
  7. Cortador de alambre/alicate miniatura
  8. Algunos medios de programación un ATtiny85 - e.g. un Arduino (ver este gran Instructable).
