Paso 4: Hacer la placa de circuito
Podría diseñar un tablero de circuito impreso fantasia para este proyecto si lo desea, pero este simple circuito se adapta muy bien en una placa perforada de taladro estándar de 9 x 25. Si no has soldado nunca antes no te preocupes, hay un montón de excelentes tutoriales en la Web - prueba éste de Sparkfun.
Algunos de los mejores stripboards se suministran con flujo listo para soldar. Sin embargo tengo tuvo resultados mixtos en el pasado para siempre de limpiar mis tablas a un perfecto brillo pulido con isopropanol antes de empezar.
Cortar las pistas

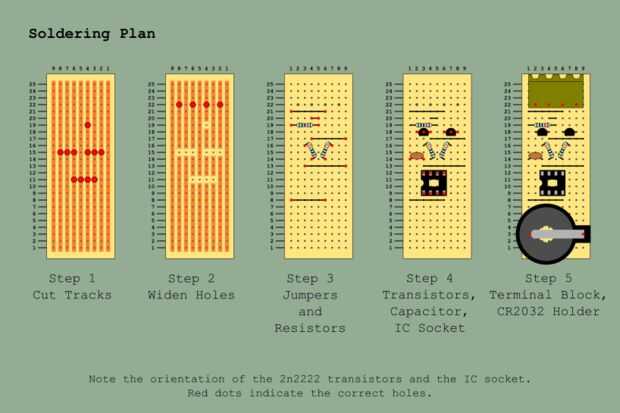

Utilice la herramienta de corte de pista o una broca afilada entre su dedo y pulgar para cortar las pistas como se indica en el diagrama. Sólo tiene que cortar a través de la capa de cobre, no perfore a través de la Junta!
Ensanchar los orificios
Si vas a soldar en un bloque de terminales (opcional) puede que necesite ensanchar los orificios para acomodarla. Utilice una broca de mm de 1.2 a 1.5 en un taladro de Arquímedes y trabajar desde el lado de cobre para evitar la delaminación. Yo uso un trozo de cinta adhesiva de doble cara presionando la pieza en un trozo de madera para esto.
Distancia de la soldadura
En primer lugar preparar los puentes. He utilizado alambre desnudo de cobre estañado (22 swg) para este propósito. Primero corte una longitud conveniente de cable y utilice pinzas para poner una curva de 90 grados cerca de uno de los extremos. Luego doblar cuidadosamente el otro extremo para hacer una pieza en forma de grapa. Trate de hacerlos así mienten al ras contra la Junta cuando se insertan. Sumergir las puntas en flujo antes de soldarlos en el lugar.
Sugiero que la soldadura de los componentes en el orden indicado en el diagrama. Tenga en cuenta la orientación de los transistores y el zócalo del IC y asegúrese de que el soporte de la batería está vacío antes de que la soldadura.
