Alarma burgular

el circuito ilustrado aquí es utilizado como una alarma antirrobo. LDR se mantiene en el lugar que cuando ladrón entra en nuestra casa y luego una sombra caerá sobre el LDR. También es necesario un pequeño haz de luz fuente para suministrar la señal continua a la LDR. Para fuente de luz mejor podemos utilizar el diodo láser que funciona para pocos KMs. Para uso en el hogar Infra rojo LED será bueno y será difícil de obras con la misma eficacia y ladrón en la noche.

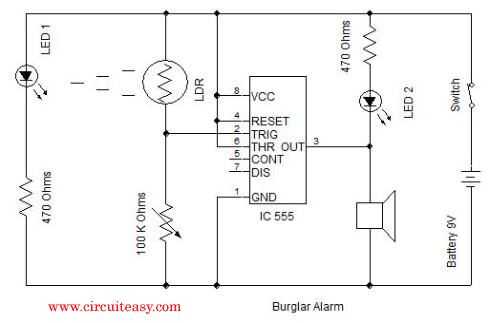

Este circuito utiliza un temporizador popular C.I que es 555. C.I 555 se conecta como comparador con pin 6 conectado con la fuente positiva, la salida va alta-1 cuando el gatillo pin 2 es menor que 1/3 nivel de la tensión de alimentación. Por el contrario la salida va 0 baja cuando está por encima de 1/3. Tan pequeño cambio en el voltaje del pin 2 es suficiente para cambiar la salida de estado del pin 3 del 1 a 0 y de 0 a 1. La salida tiene solamente dos Estados altos y bajos y no puede permanecer en cualquier etapa intermedia. Es alimentación por batería de 9V para uso portátil. El circuito es económico en consumo de energía. Pin 4, 6 y 8 está conectado a la fuente positiva y el pin 1 está conectado a tierra.
Para detectar el ladrón actual hemos utilizado LDR y una fuente de luz.
LDR es un tipo especial de resistencia cuyo valor depende de la luminosidad de la luz que cae en él. Tiene una resistencia de aproximadamente 1 megaohms en oscuridad total, pero una resistencia de unos 2-5 k ohmios cuando se ilumina en color brillante. Responde a una gran parte del espectro de luz.
La fuente de luz y LDR así se ajusta con un reflector que luz directamente caerá en la LDR, pero ladrón entra dentro entonces bloquea el haz de luz y LDR en oscuridad.
Hemos hecho un circuito divisor potencial con LDR y la 100 K resistencia variable conectada en serie. El voltaje es directamente proporcional a la conductancia, por lo que más tensión nos pondremos por este divisor cuando el LDR está recibiendo luz y baja tensión en la oscuridad. Sensibilidad se puede ajustar por resistencia variable. Voltaje dividido se da al pin 2 del 555. Tan pronto como LDR es oscuro que el voltaje del pin 2 gotas 1/3 de la tensión de alimentación y el pin 3 es alto y el zumbador emite un pitido.

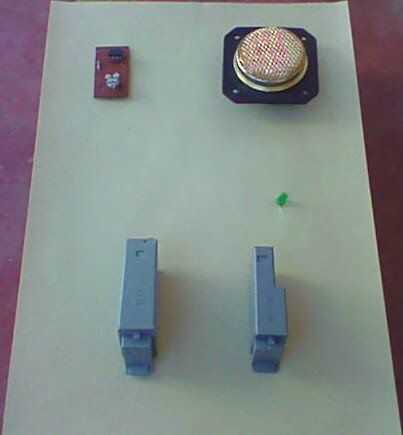

Para Demo hemos utilizado simple LED LED1 puede ser rojo o blanco Color

LED = diodo de emisión de luz
LDR = resistencia dependiente de luz
IC = circuito integrado

Componentes:-
1) batería de 9V con snap
2) LDR
3) variable resistencia 100 K ohmios
4) resistencia de 470 ohms
5) LED
6) IC 555
7) interruptor
