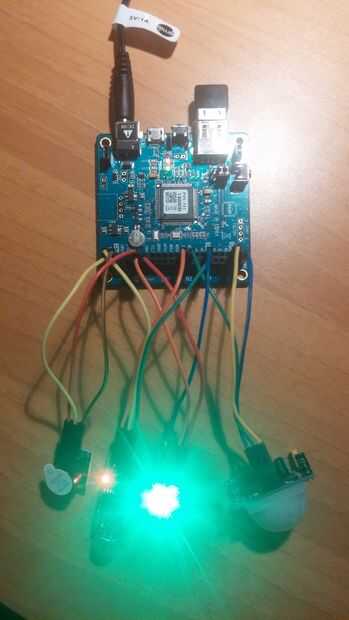

Paso 2: Conexión del Hardware
Lo mejor es que el módulo como el que he utilizado y algunos cables de dupont. De esta manera serás capaz de configurar su proyecto rápida y fácilmente. Prestar atención a los módulos... algunos de ellos de china aparecen en sentido contrario entonces la orden pin es incorrecta!
La conexión son los siguientes:
- Módulo de Sensor de movimiento PIR
tiene 3 pines: VCC, salida, GND. Conectan de esta manera:
VCC -> PWR5(5volt);
POR--> Digital0 ;
GND -> GND
- Módulo de Sensor de los sonidos
tiene 4 pines: A0, G +, D0 conectan de esta manera:
A0--> no utilizado;
G--> GND;
+--> PWR5(5volt);
D0--> Digital1
- Módulo zumbador activo
tiene 3 pines: S,-, señal conectan de esta manera:
S--> 3.3v;
---> GND;
Señal--> 8;
- Módulo Led RGB
tiene 3 pines: S,-, señal conectan de esta manera:
---> GND;
R--> Digital19;
G--> Digital20;
B--> no utilizado;
Nota: el sensor de sonido tiene 2 led... se deben regular el potenciómetro con un destornillador para fijar el umbral del módulo... cuando los 2 led en él significa que el sonido percibido es mayor entonces el nivel programado. se debe establecer para que un led está apagado... después de que se debe regular para ser sensibles como usted quiere!
Nota 2: el módulo de sensor de los sonidos no es realmente bueno... debe ser amplificado para poder tener una buena sensibilidad y calidad... pero para ello se puede utilizar sin problema... puede simular la detección sonida moviendo el potenciómetro!
