Paso 2: Código y circuito
El código es bastante sencillo.

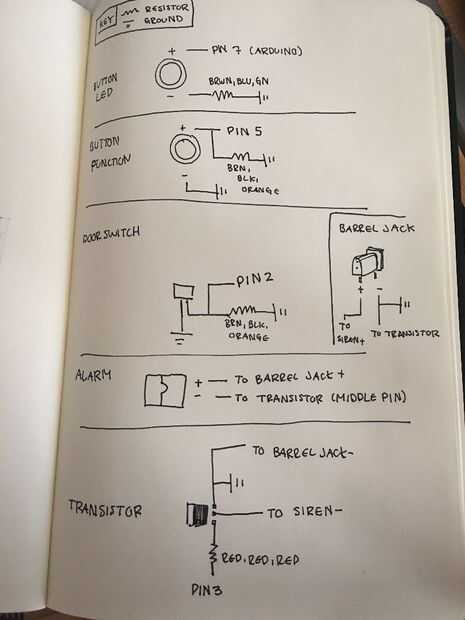

Notas sobre cableado
Interruptor de la puerta
El interruptor de la puerta puede considerarse como un botón para cableado y con fines de codificación. Utiliza una resistencia de pull-up. No importa cual cable va a positivo o negativo.
Botón Arcade masiva
El botón tiene dos clavijas para el LED y dos clavijas para el botón. Las dos clavijas en los lados son para el LED, y los dos dientes desiguales son para el botón. Para la función del botón, la punta que sobresale es positivo, y el pasador de inserción es negativo.
Es más fácil de código de color de los dientes con un cable de color diferentes. He utilizado:
Rojo: Energía del LED - al Pin 7
¿Negro: Condujo a tierra? resistencia k
¿Amarillo: Botón de energía - a? resistencia k
Verde: Botón tierra - tierra
