Alarma de coche de Arduino de Barbie (2 / 4 paso)

Paso 2: Conecte el sensor, beeper y receptor IR

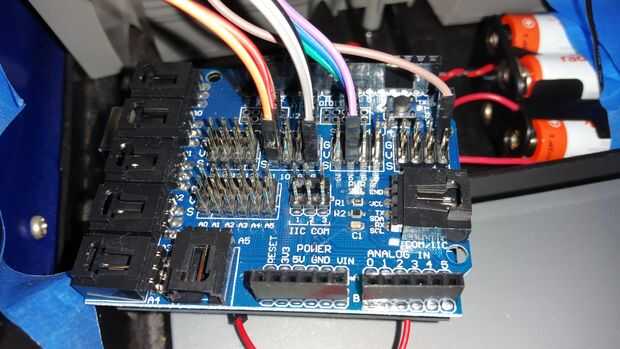

A continuación fije el interruptor del sensor de movimiento, la señal acústica pasiva y el receptor IR a la Junta Directiva como sigue:

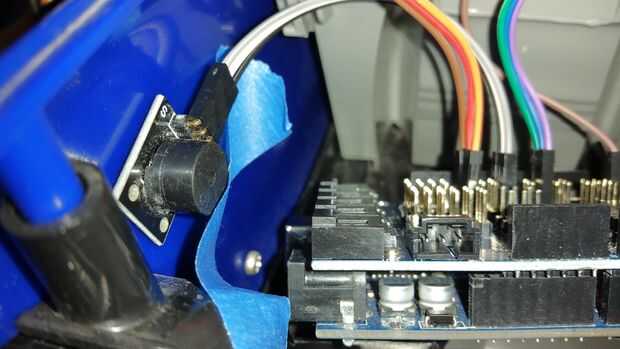

La alarma está conectada al pin 8 y necesita tierra y V +

El interruptor de movimiento está conectado al pin 6 y necesita tierra y V + el LED

El receptor IR está conectado al pin 11 y necesita tierra y V + para el LED y el receptor.

Opcional para la prueba: interruptor de botón adjunto una conexión al pin 5 con pull-down resistor de 10K entre Gnd y el 5 y el otro cable del interruptor a V +
