Alarma de humedad de la planta (1 / 5 paso)

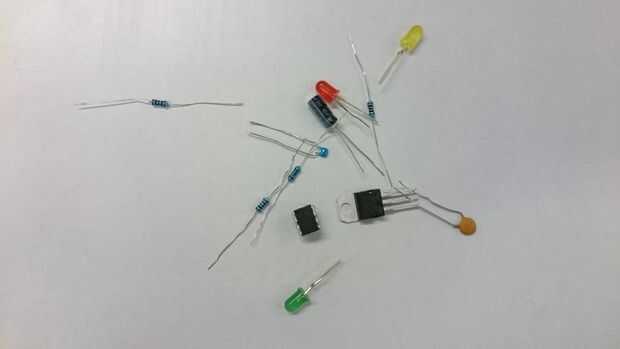

Paso 1: materiales

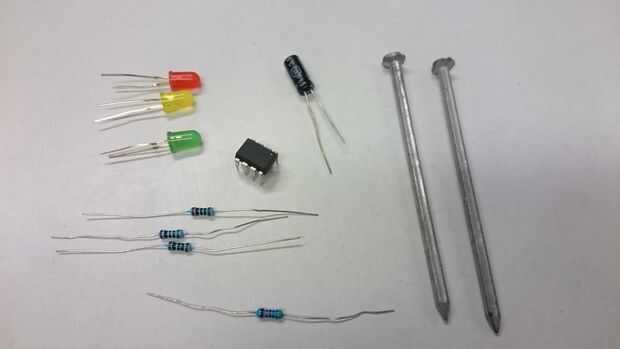

---Sensor, control y alarma---

1 - ATTiny45 - microcontrolador pequeño que podría ser programado con el IDE de Arduino. Otras versiones de ATTiny también estaría bien.

3 - LED (rojo, verde, amarillo)

3 - 100 ohm resistencias (o cualquiera que sea sus LEDs quisiera tener)

1 - 57 kOhm resistencia - la mitad del divisor de voltaje

2-3" clavos - para el sensor de suelo, también la otra mitad del divisor de voltaje

1 - condensador electrolítico de 47 uF - ruido filtrado

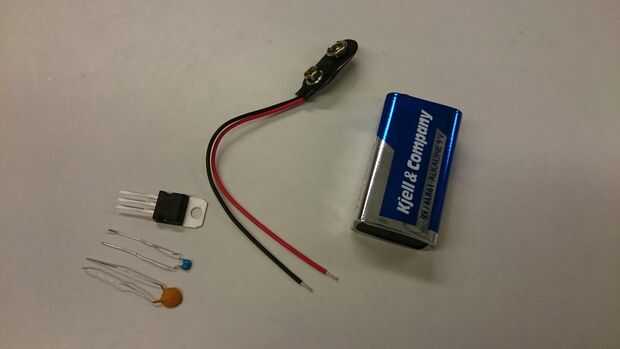

---Haciendo funcionar con batería de 9V---

1 - LM7805 - regulador de voltaje, convierte 9V a 5V.

1 - 0.33 uF condensadores ceramicos

1 - 0.1 uF capacitor cerámico

1 - pila de 9

1 - clip de la batería 9v

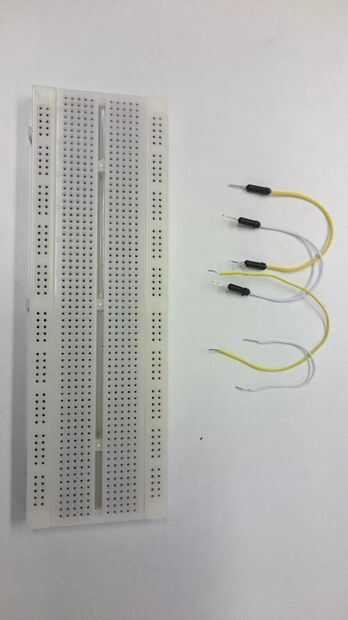

---Configuración---la prueba

1 - protoboard

-puentes

---Producto final---

todo sobre electrónica

-los cables

-pegamento de madera

-pequeño pedacito del tablero del MDF 3 mm corte en el cortador del laser

-rounnd palo de madera, mina fue de 3,8 mm de diámetro

---Herramientas---

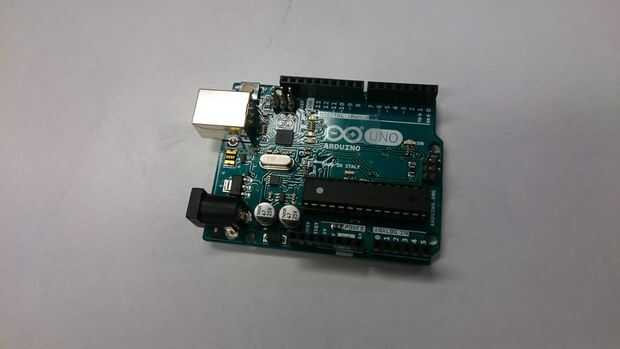

-no es necesario, pero empecé a prototipo de un Arduino UNO. Sin embargo podría comenzar directamente con ATTiny45.

-Programador tiny de Sparkfun (o algunos equipos equivalentes) para poder programar el ATTiny45.

-Arduino IDE instalado en el ordenador

-láser de corte

-estación de soldadura

-herramientas básicas
