Paso 2: sobre el Sensor de PIR

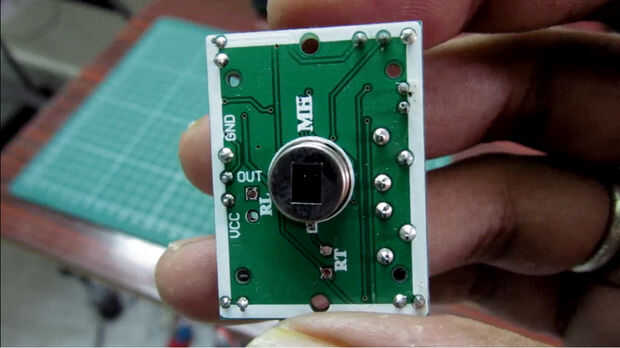

PIRs básicamente constan de un sensor piroeléctrico. El que está arriba como el metal redondo puede con un cristal rectangular en el centro. Puede detectar niveles de radiación infrarroja. Todo emite cierta radiación de bajo nivel y cuanto más caliente está algo, emite más radiación. El sensor en un detector de movimiento está realmente dividido en dos mitades. La razón es que estamos buscando para detectar el movimiento (cambio) no media los niveles de IR. Las dos mitades son cableadas por lo que anulan mutuamente. Si ve de la mitad más o menos la radiación IR que la otra, la salida será oscilación alta o baja.
Hay dos Trimmer en el sensor de PIR esto ollas ajustar el tiempo de retardo y sensibilidad, individualmente he añadido la nota en la foto 3 referencias.
También hay un jumper para seleccionar el modo de disparador,
Hay dos modos de disparo
H (re gatillo): salida permanece alta cuando el sensor se dispara repetidamente y bajo cuando está inactivo.
L (Normal): Salida va alta a la baja cuando se dispara. Resultados de movimiento continuo en alta repetida bajo pulso
