Paso 2: Sensor de detección y alarmas
El interruptor de flotador se anticipa para ser encendido o apagado y está conectado en serie con un resistor de k 10.
GND -> 10 k -> switch -> Vcc
El interruptor de flotador se cierra si el flotador es baja (sin inundación) y se abre en el agua, si la señal se mide entre la resistencia y el interruptor, la señal es 1 en agua baja, 0 en agua. Esto coincide con el comportamiento de los comparadores LM393 y el programa por lo tanto puede chequear los terminales del sensor de la misma manera.
Alarma del prototipo es un zumbador piezoeléctrico pequeño, pero te empuje un altavoz de un PC tirado para dar mejor volumen. Hay un par de instructables orientada hacia la obtención de mejor volumen y una señal de perforación de un zumbador piezoeléctrico o altavoz por amplificación con un transistor.

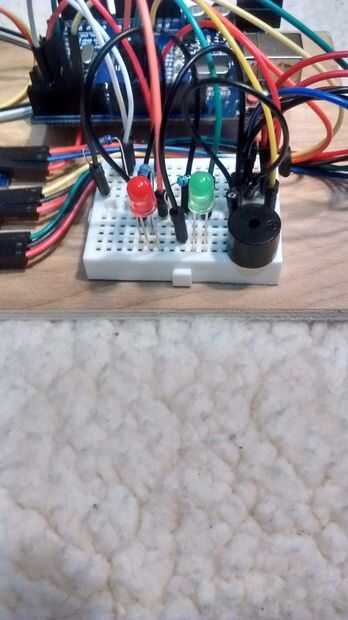

Para propósitos de solución de problemas, agregué LEDs para no detectar "alarma" y "alarma" de los Estados.
