Alarma de ladrón de bolsillo (10 / 11 paso)

Paso 10: aislamiento

Estamos a punto de poner un montón de pequeñas electrónica en una caja de metal, que es una pesadilla de circuito corto.

Cationary cuento: No tener la tentación de empezar a proteger y aislar las cosas antes de completar el circuito. Yo fui aislante como me fui adelante, epoxy cachetada en todo. He probado el dispositivo antes de enviarlo, y no funcionó. TBH habría sido más rápido que comenzar de cero (hubo un corto circuito que fue enterrado entre las tablas principal y el sensor, en aproximadamente una pulgada de epoxy) pero finalmente encontró la conexión ofensiva, lo cortó y redireccionar la conexión.

Así que dejar este paso hasta el último!

Junta de la batería: dé vuelta la placa y limar los espacios entre los contactos de la batería tanto como sea posible (no ir demasiado lejos o se romperán las conexiones)

Esto da más espacio para las baterías (notará que mi encendedor no muy cerca)

Entonces pegué una fina capa de epoxi (esmalte de uñas puede permitirle obtener una capa más delgada claro) sobre la parte posterior de la placa de la batería. De lo contrario un se cortocircuito las baterías contra el resto de componentes.

Principal/Sensor Board: con un pequeño archivo de recorrer todas las aristas eliminando cualquier soldadura innecesariamente grandes terrones que pueden raspar contra el borde.

Luego repasar los bordes con resina epóxica / uñas barniz para asegurarse de que no corta.
Podría abarcar la totalidad de estas Junta pero esto es probablemente innecesario)

Ahora que ha terminado el circuito no teme poner epoxy en las conexiones vulnerables, sobre todo poner mucho en los extremos de los cables que van a través de la bisagra, éstos se doblará constantemente sobre y están en peligro de romperse.

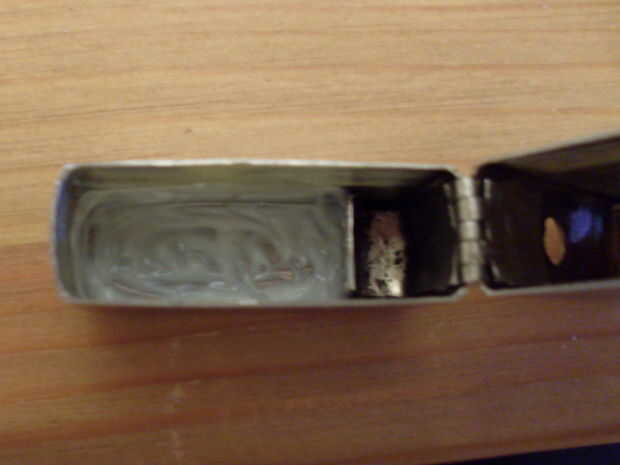

Caso más claro: las pilas que vienen en contacto con la tapa más ligera, por lo que cubre la mayor parte de la tapa del pegamento de pva, utilicé esto en lugar de epoxi porque era capaz de pintar en y conseguir una capa delgada agradable.
