Alarma de ladrón de bolsillo (4 / 11 paso)

Paso 4: Cortar la placa perforada

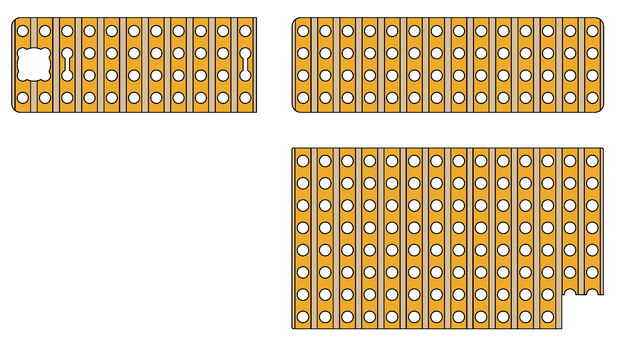

Necesita 3 tablas separadas. Uno para los sensores en la parte superior del cuerpo principal, un tablero grande escondido dentro de la placa principal para colocar el chip, LED rojo y resistencias así como un tablero en la tapa para los interruptores y las baterías.

Para la batería junta necesita 11 tiras de 4 agujeros.
Tablero del sensor 14 tiras de 4 agujeros.
Tablero principal 14 tiras de 8 agujeros.

Los dos tableros más pequeños necesitan caber bien, así que cortar más grande que usted necesita recortar y archivos a su tamaño.

Las tablas no deberían ser demasiado difíciles de entrar y salir. la Junta de la batería se lleva a cabo en un tornillo y la Junta del sensor se mantiene presionado por la bisagra por lo que no necesitan ser push fit.

Con el tablero principal cobre hacia arriba corta un cuadrado de la parte inferior izquierda del tablero (es donde va el LED rojo)

La Junta de la batería se une en la tapa con un tornillo pequeño. en el extremo izquierdo del tablero (véase la ilustración) necesita perforar un orificio para él.

También se pueden ver las ranuras para los contactos de la batería pero esto dependerá de qué contactos te están utilizando.
